设计编号：T4942601E
编号：
T4942601E
设计简介：
本设计是基于ESP32的冷冷链箱温湿度监测与预警，主要实现以下功能：
1.温湿度传感器采集温湿度，当温度高于阈值，打开制冷片和风扇（风扇档位随温差自动调节），到达预设温度值，停止制冷
2.通过MQ-135检测异常气体值
3.舵机模拟物流车门的开关状态
4.GPS模块获取车的具体经纬度
5.通过WIFI获取信息远程监控
6.显示屏显示温湿度、异常气体值、制冷片和风扇状态、车门状态
7.摄像头监测车厢货物
电源： 5V
传感器：温湿度传感器（DHT11）、摄像头模块（ESP32-Cam）、GPS模块（NEO-7M）
显示屏：OLED12864
单片机：ESP32C3
执行器：继电器、风扇（N-Nos驱动）、舵机（SG90）
人机交互：独立按键
通信模块：ESP32C3
标签：ESP32、OLED12864、DHT11、ESP32-Cam、NEO-7M、独立按键、继电器、风扇、SG90、独立按键
题目扩展：温湿度控制系统、智能恒温箱

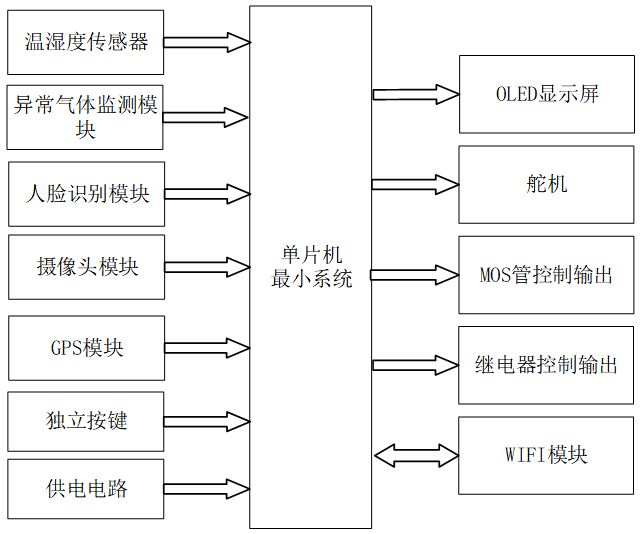

基于ESP32的冷链箱温湿度监测与预警
一、主控部分
核心：ESP32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 温湿度传感器模块：用于实时采集冷链箱内温湿度数据
- 异常气体监测模块（MQ135）：用于检测箱内异常气体浓度
- 人脸识别模块：用于识别授权人员身份
- 摄像头模块：用于监测车厢货物及司机运行状态
- GPS模块：用于获取车辆实时经纬度位置信息
- 独立按键模块：用于切换显示界面、设置温湿度与气体阈值、手动控制外设
- 供电电路：采用电池供电模式，用于给整个系统稳定供电
三、输出部分
- OLED 显示屏：用于显示温湿度、异常气体浓度、制冷片与风扇工作状态、舵机状态，当温度高于设定阈值时显示"温度过高"预警文字，正常状态显示"温度正常"
- 舵机控制模块：用于模拟冷链箱车门开关
- MOS管控制输出模块：用于驱动散热风扇启停
- 继电器控制输出模块：用于控制制冷片工作
- WiFi 模块：用于连接 OneNet 云平台账号，实现数据远程上传、实时监控，同时支持手机端查看历史监测数据
