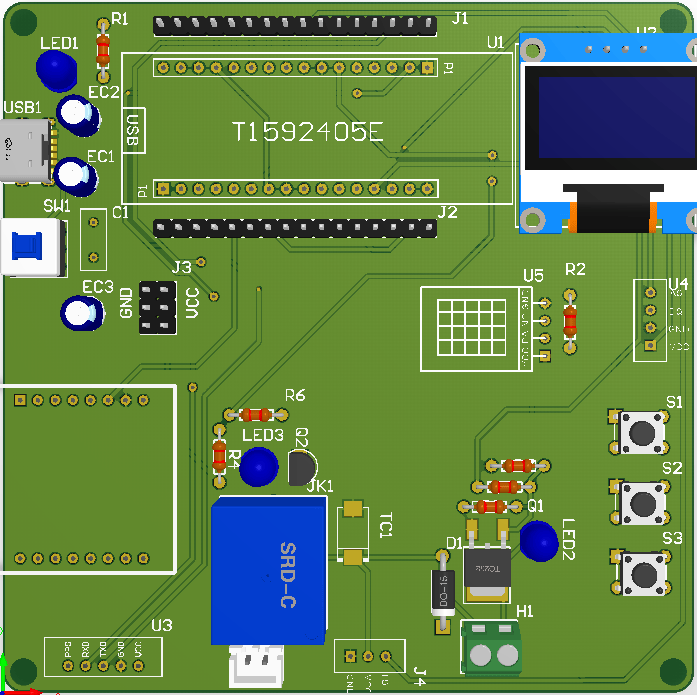

效果图：

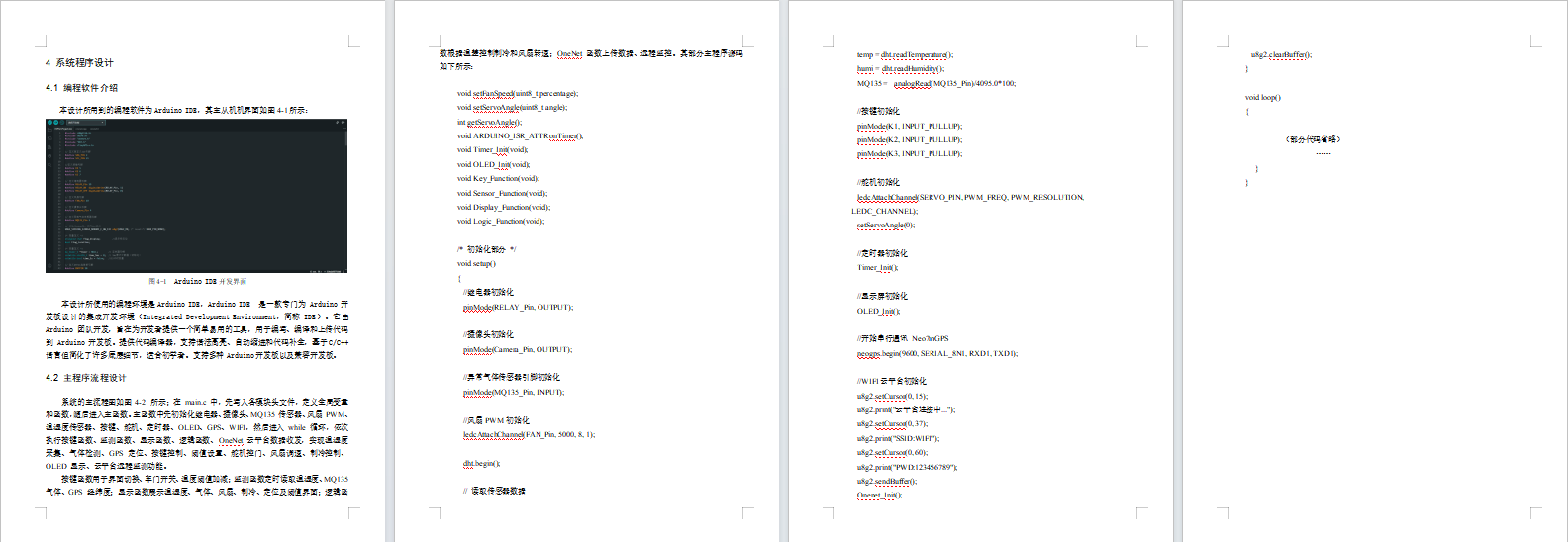

总体资料：

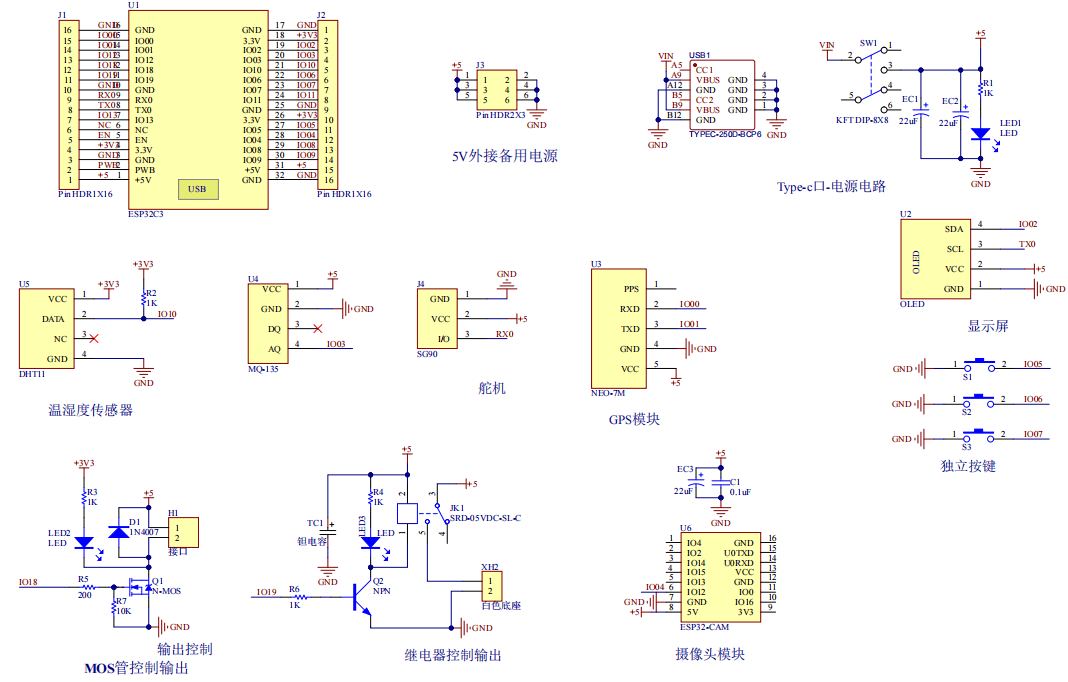

原理图：

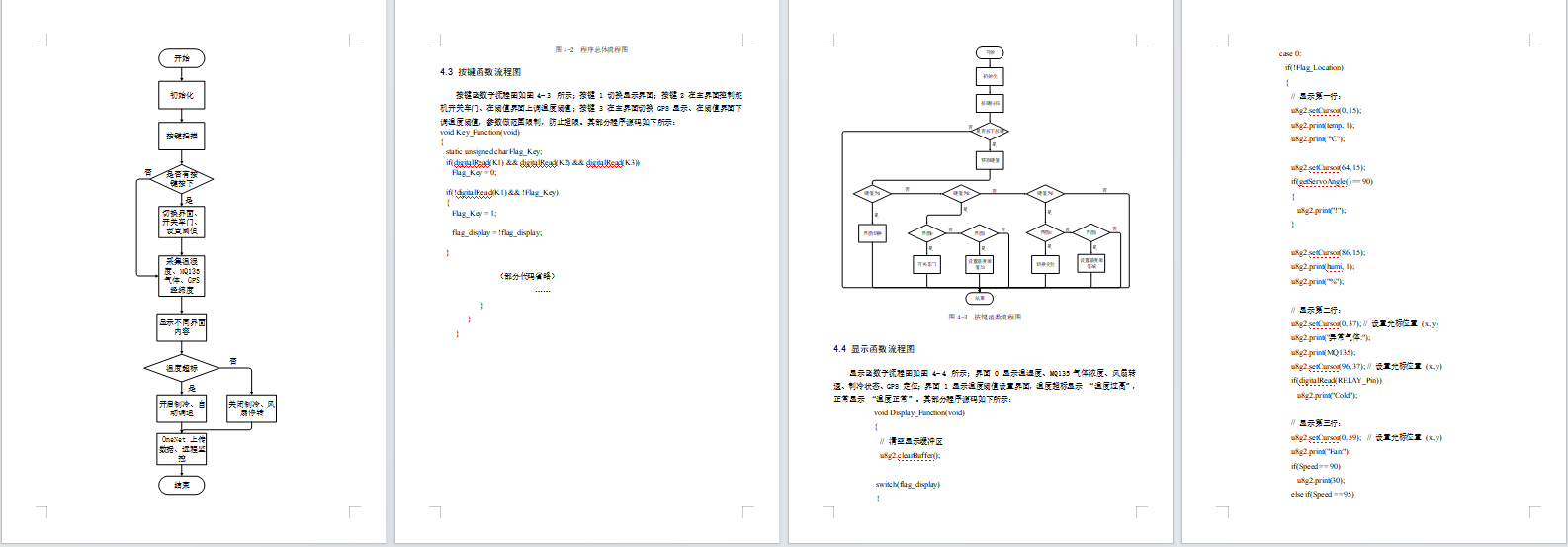

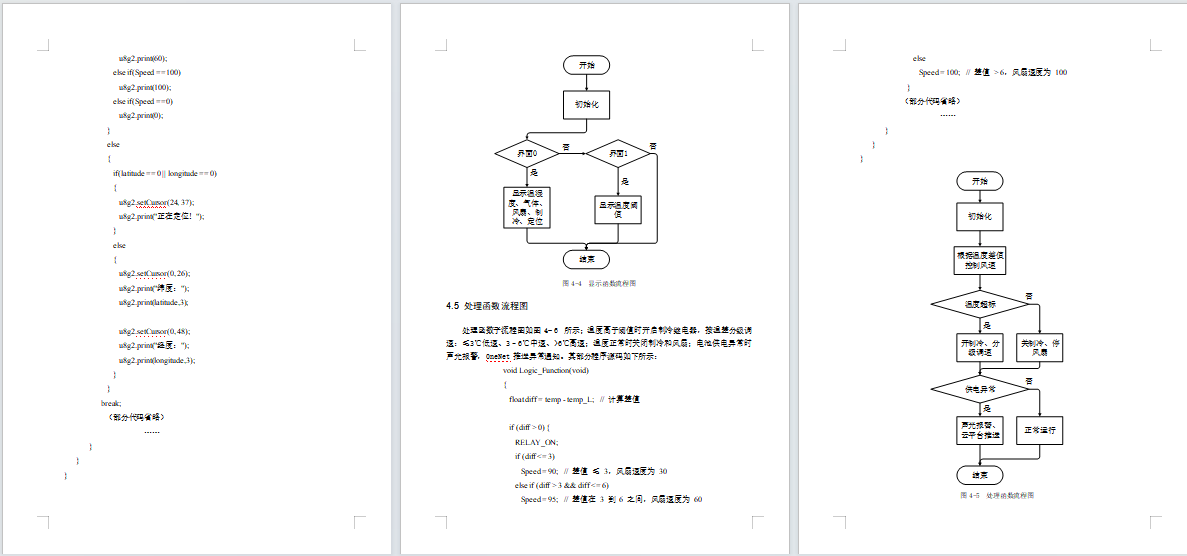

软件设计流程：

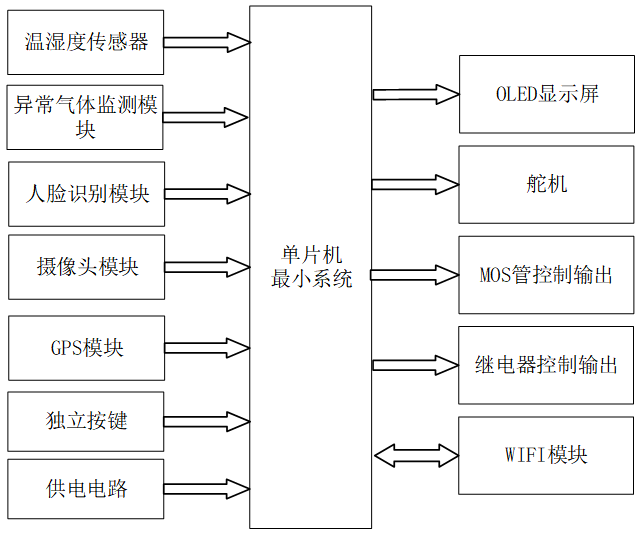

系统框图：
本设计以 ESP32 单片机为核心控制器，加上其他的模块一起组成基于 ESP32 的冷链箱温湿度监测与预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 ESP32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温湿度传感器，用于实时采集冷链箱内温湿度数据；第二部分是 MQ135 异常气体监测模块，用于检测箱内异常气体浓度；第三部分是人脸识别模块，用于识别授权人员身份；第四部分是摄像头模块，用于监测车厢货物及司机运行状态；第五部分是 GPS 模块，用于获取车辆实时经纬度位置信息；第六部分是独立按键，用于切换显示界面、设置温湿度与气体阈值、手动控制外设；第七部分是供电电路，采用电池供电模式，用于给整个系统稳定供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于显示温湿度、异常气体浓度、制冷片与风扇工作状态、舵机状态，当温度高于设定阈值时显示 “温度过高” 预警文字，正常状态显示 “温度正常”；第二部分是舵机，用于模拟冷链箱车门开关；第三部分是 MOS 管控制输出，用于驱动散热风扇启停；第四部分是继电器控制输出，用于控制制冷片工作；第五部分是 WIFI 模块，用于连接OneNet 云平台账号，实现数据远程上传、实时监控，同时支持手机端查看历史监测数据。

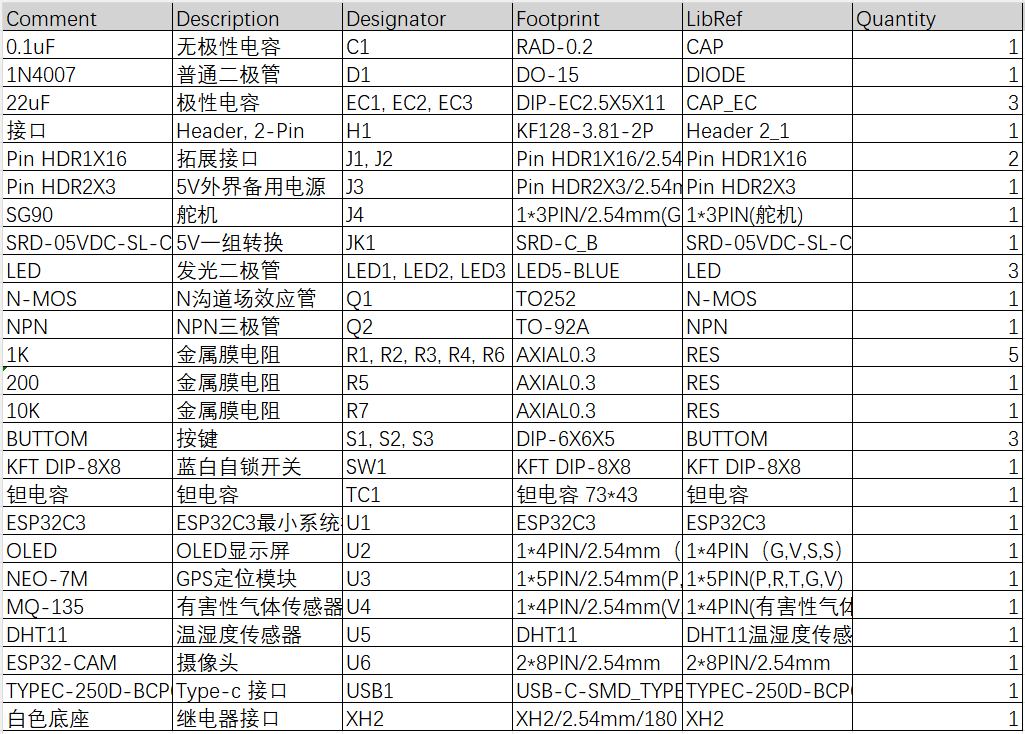

硬件清单：
