设计编号：T5372612M
实物视频演示：
实物视频演示：软件安装：
资料预览

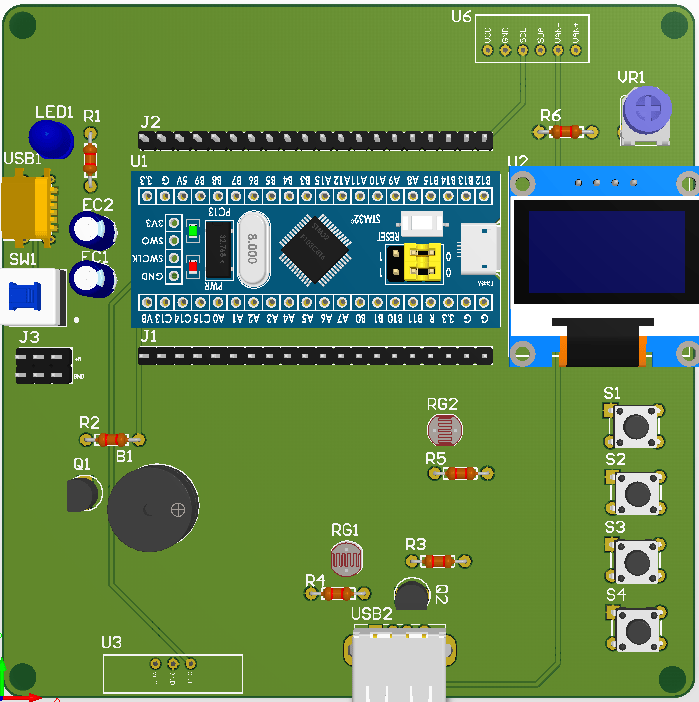

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以 STM32F103C8T6 单片机为核心控制器，加上其他的模块一起组成面向智慧城市的智能照明与管理系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32F103C8T6 单片机，其主要作用是获取输入部分数据，经过内部处理，实现路灯参数监测、自动照明控制、故障检测与报警、参数设置与模式切换等功能，控制输出部分。
输入由五部分组成，第一部分是人体红外传感器，用于检测行人，实现自动模式下的路灯触发开启；第二部分是电压电流检测模块，用于采集路灯供电的电压、电流数据，判断路灯工作状态；第三部分是两个光敏电阻，分别用于测量环境光照强度和路灯开启后的实际亮度，实现自动开启与亮度异常检测；第四部分是独立按键，用于设置光照强度阈值、调节灯亮度、切换工作模式；第五部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于显示路灯的电压、电流、光照强度、工作模式及相关参数；第二部分是蜂鸣器，用于路灯故障时的长鸣报警和亮度受损时的间断报警；第三部分是 USB 灯，作为模拟路灯，实现根据光照、人体检测及模式控制的自动开启与亮度调节。
硬件清单：
