设计编号：T0462605M
实物视频演示：
实物视频演示：软件安装：
资料预览

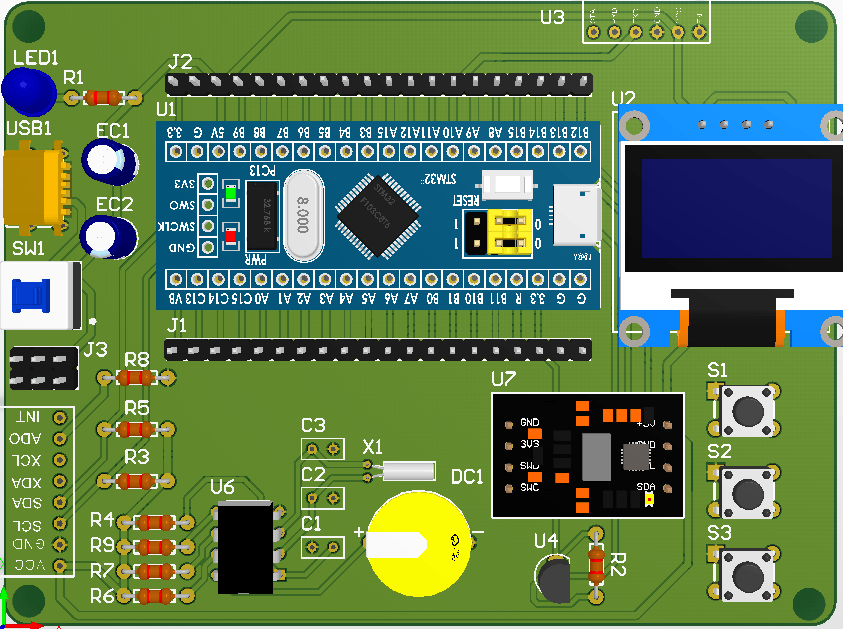

效果图：

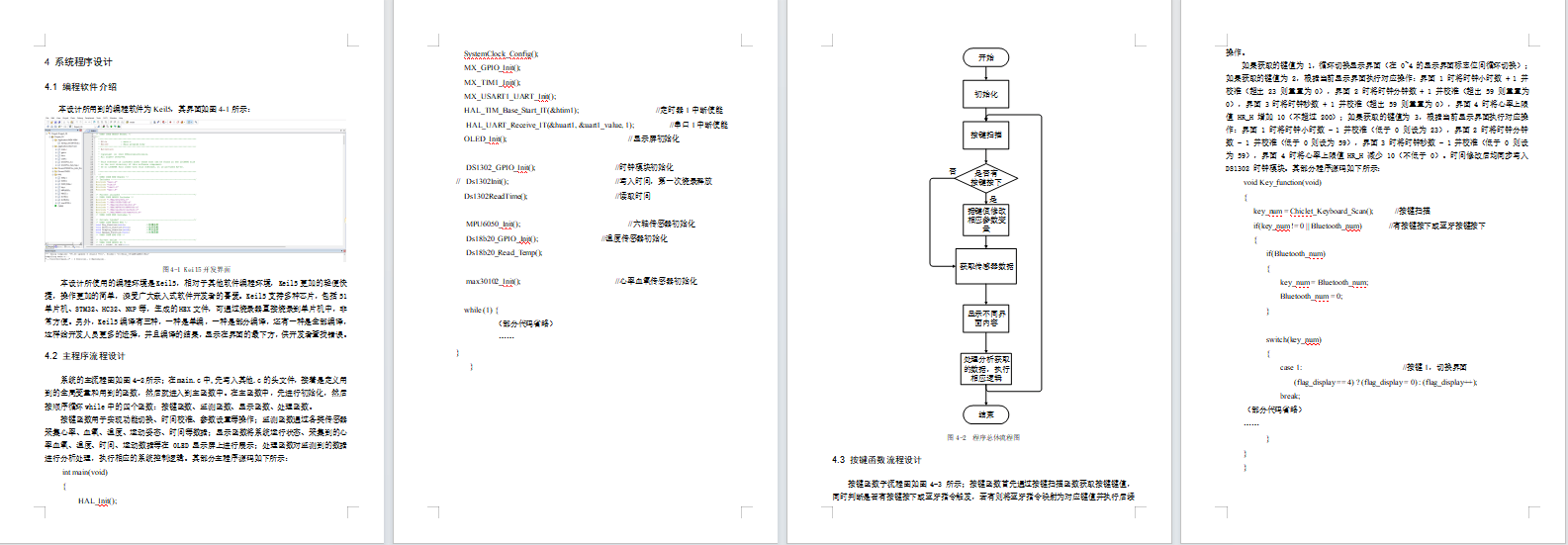

总体资料：

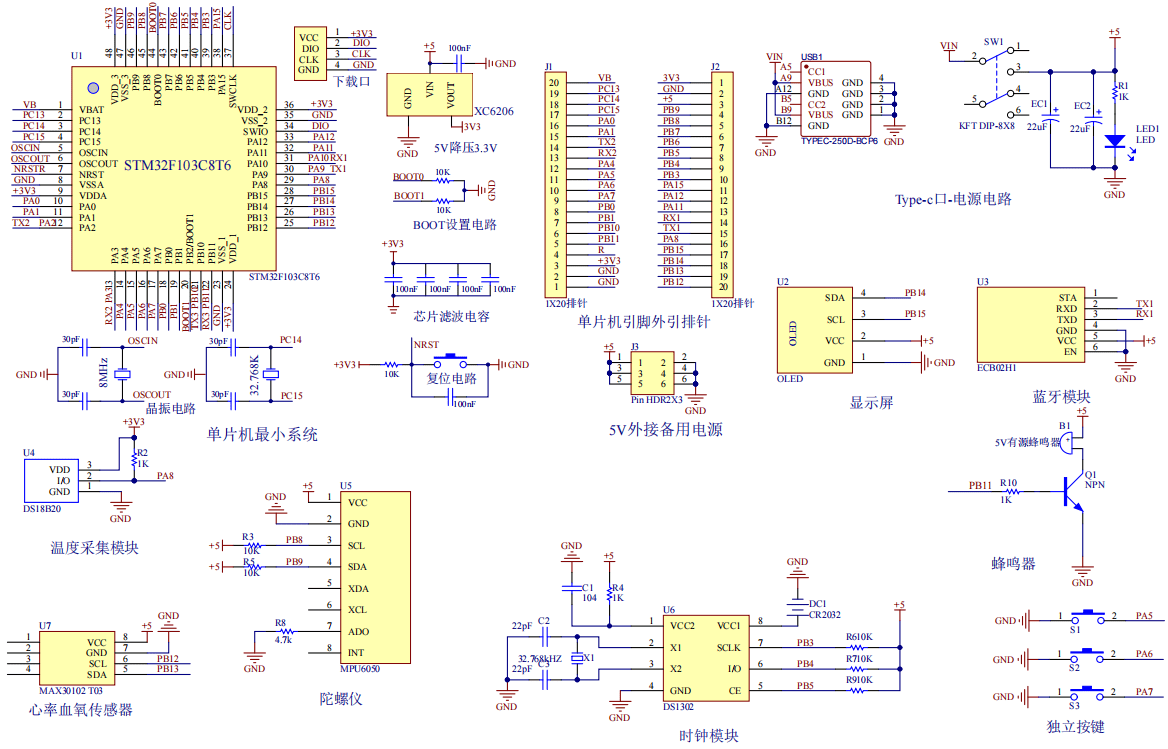

原理图：

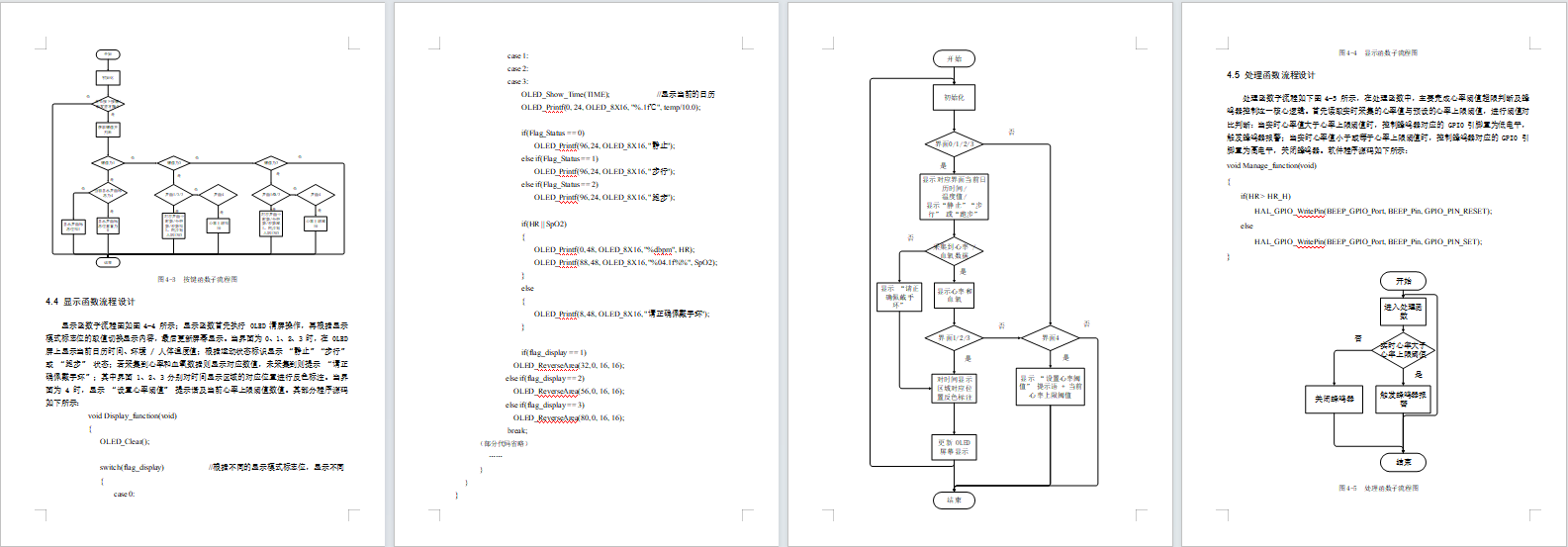

软件设计流程：

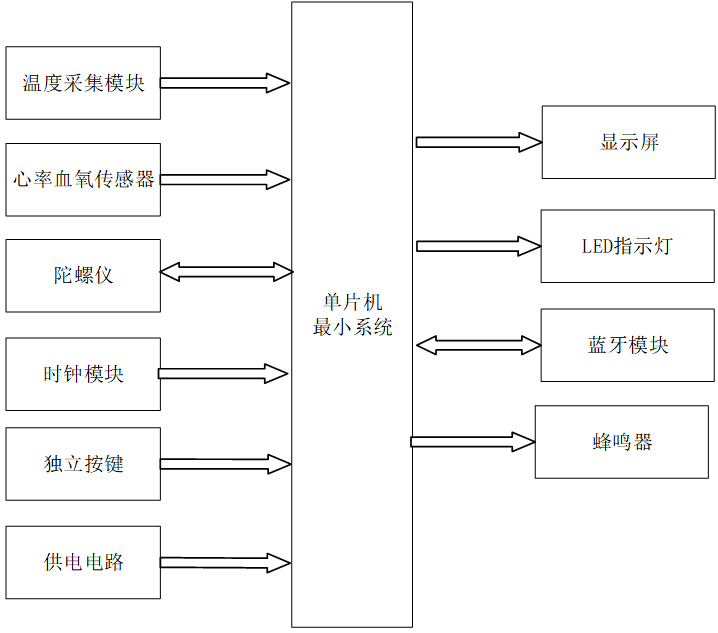

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的智能手环，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度采集模块，用于采集环境温度数据；第二部分是心率血氧传感器，用于检测心率与血氧信息；第三部分是陀螺仪，用于采集运动姿态数据；第四部分是时钟模块，提供时间数据；第五部分是三个独立按键，用于功能切换、参数设置等操作；第六部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是显示屏，用于展示心率、血氧、温度、时间等监测数据；第二部分是 LED 指示灯，用于状态提示；第三部分是蓝牙模块，实现数据的无线传输；第四部分是蜂鸣器，实现心率异常报警、按键操作反馈音。

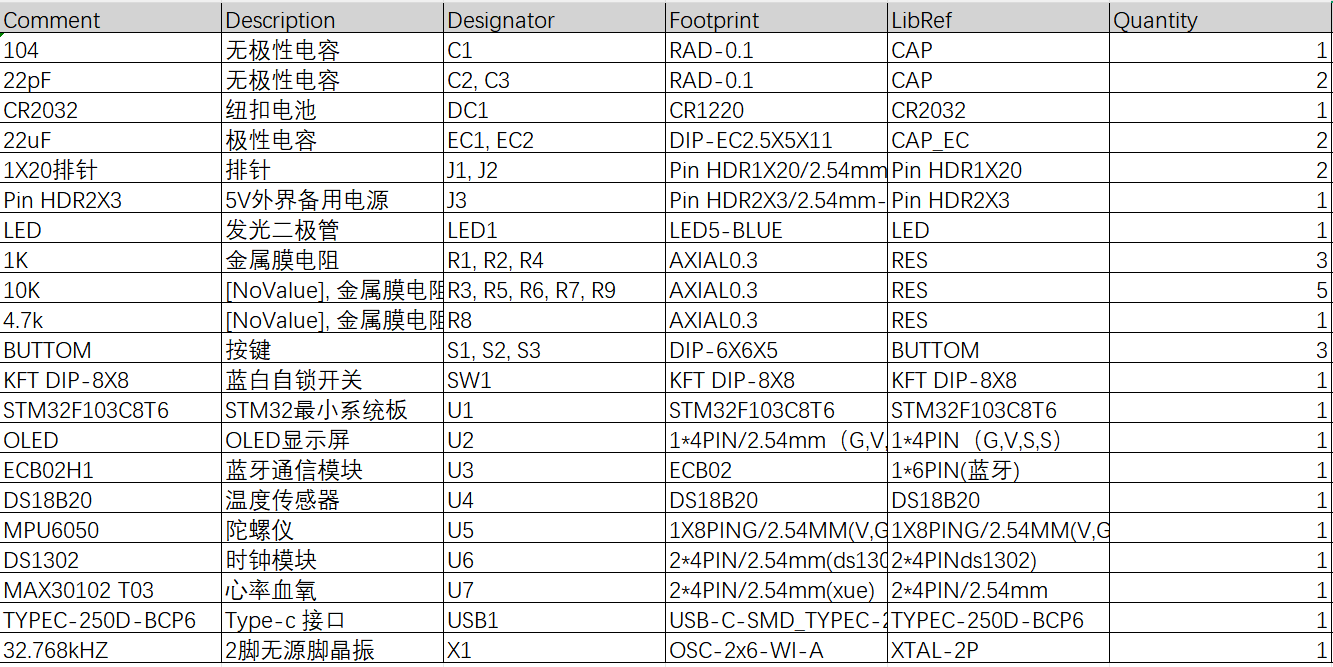

硬件清单：
