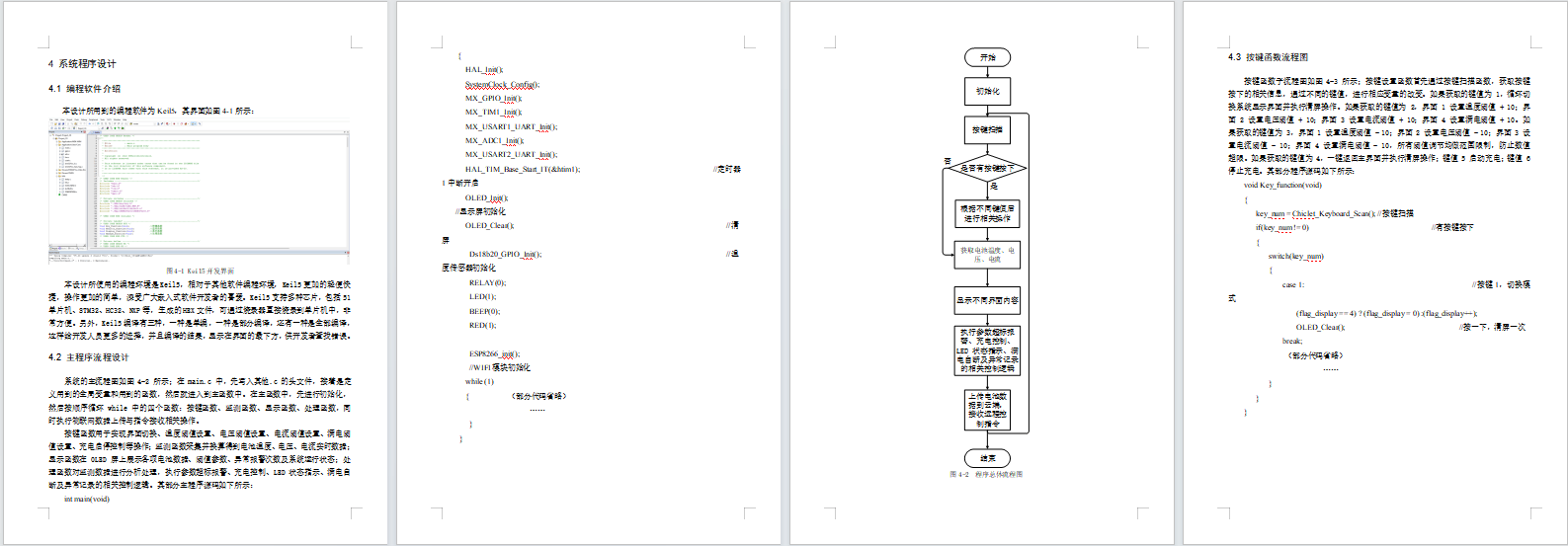

资料预览
效果图：
总体资料：

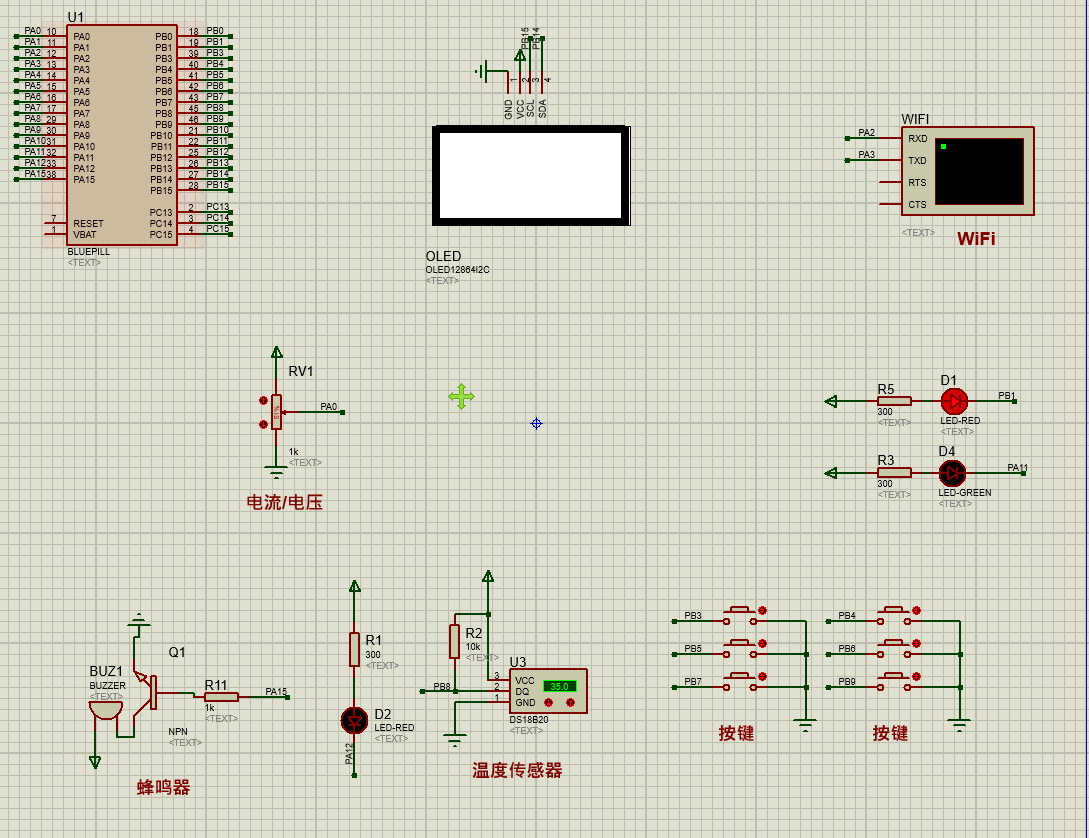

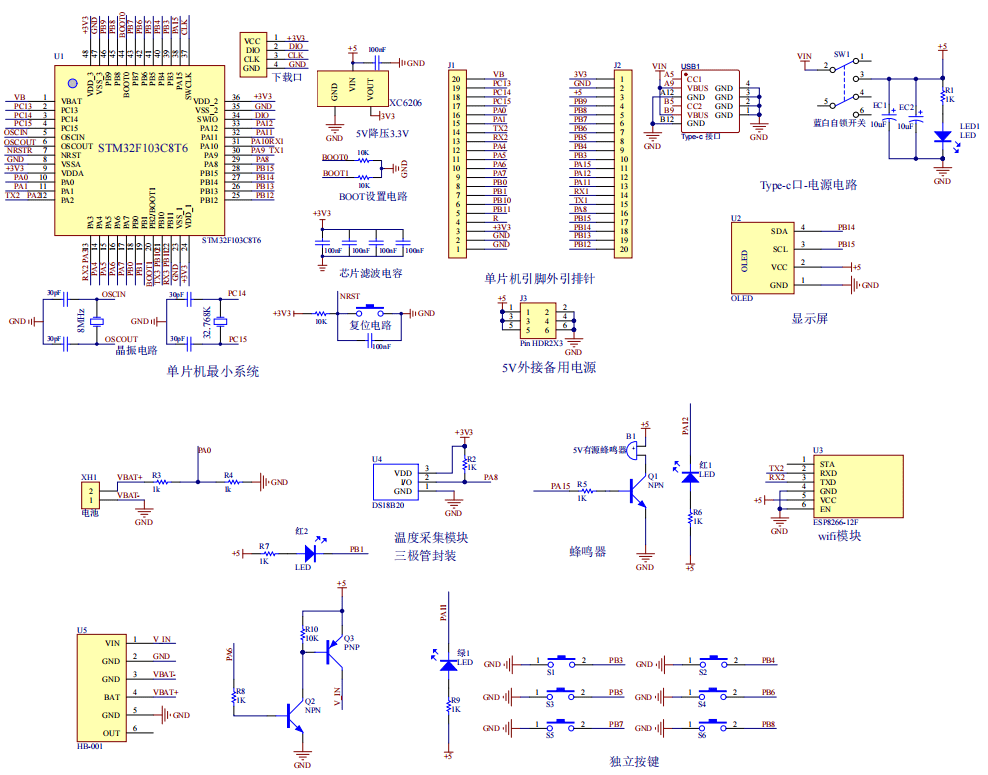

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的新能源汽车电池监测的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是温度采集模块，用于检测电池的温度；第二部分是固定锂电池，用于实时采集电池的电压、电流及电量信息；第三部分是独立按键，用于切换界面、设置电池温度、电压以及电流阈值、查询历史记录等；第四部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，显示电池温度、电压、电流、实时剩余电量，异常情况时同步弹窗显示 “温度异常”“电流异常”“电压异常” 字样，同时展示各类参数阈值、历史充电时长、异常报警次数记录；第二部分是 LED 灯，充电过程红灯常亮，电池电量充满后自动切断充电回路，绿灯点亮 5 秒后熄灭；电池参数异常时红灯同步闪烁报警；第三部分是蜂鸣器模块，电压、电流和温度超过阈值时，蜂鸣器与红灯联动报警 3 秒；第四部分是 WIFI 模块，通过 WiFi 连接手机与腾讯云平台，实现电池数据远程实时监测、充电与异常历史数据云端存储、异常告警云端推送，系统本地记录充电时长、异常警报次数并同步上传云端留存。

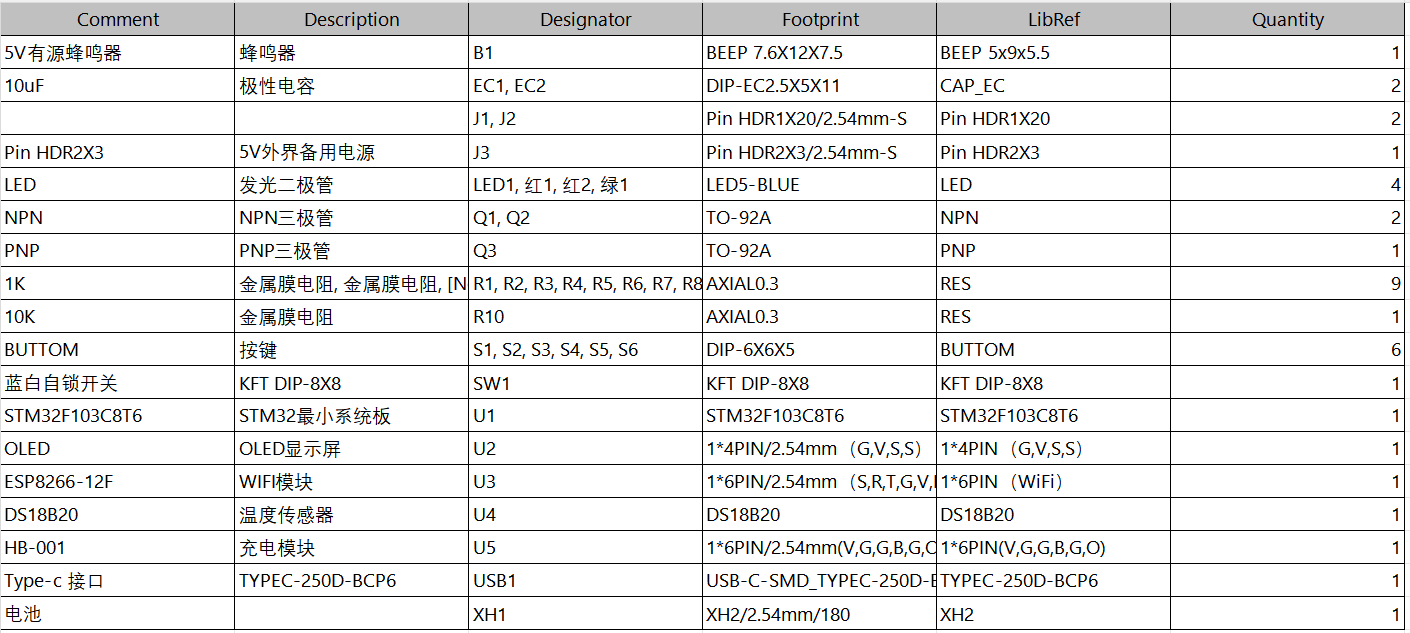

硬件清单：
