编号：

T3422602M

设计简介：

基于LoRa的环境监测系统

1. 主控部分

   核心：STM32 单片机
   功能：获取输入部分数据，经过内部处理，控制输出部分

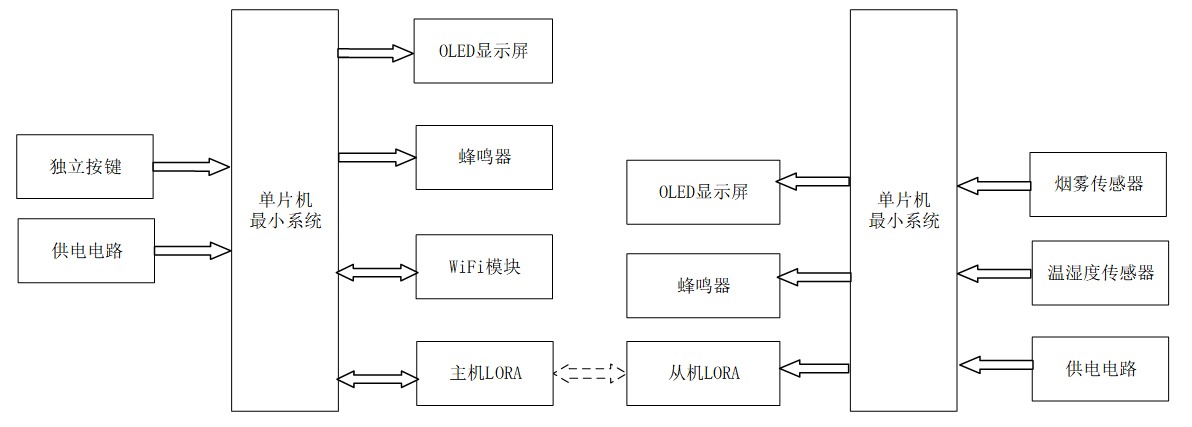

   系统结构：分为主机部分与从机部分，采用一主一从的组网方式

   一、主机部分

   （一）输入部分

   1. 独立按键模块：用于主机的界面切换、温湿度及烟雾阈值设置等操作
   2. 供电电路：为主机所有模块提供稳定工作电源

   （二）输出部分

   1. OLED 显示屏：用于展示从机上传的温湿度、烟雾浓度监测数据、设置的阈值参数及 LoRa 通信状态
   2. 蜂鸣器模块：用于当从机上传的监测数据超出阈值时触发报警
   3. WiFi 模块：用于实现主机与云平台的数据交互，将环境监测数据上传至云平台并支持远程查看
   4. LoRa通信模块：与从机 LoRa 模块进行双向数据传输，完成指令下发与状态反馈

   二、从机部分

   （一）输入部分

   1. 温湿度传感器模块：用于检测从机区域的环境温湿度值
   2. 烟雾传感器模块：用于监测环境中的烟雾浓度
   3. 供电电路：为从机部分稳定供电

   （二）输出部分

   1. OLED 显示屏：用于展示从机本地采集的温湿度、烟雾浓度参数及系统运行状态
   2. 蜂鸣器模块：用于当烟雾浓度超过阈值或温湿度超出设定范围时触发报警
   3. LoRa通信模块：与主机进行控制指令及状态数据的双向传输，将环境监测数据上传至主机
