设计编号：T3422602M

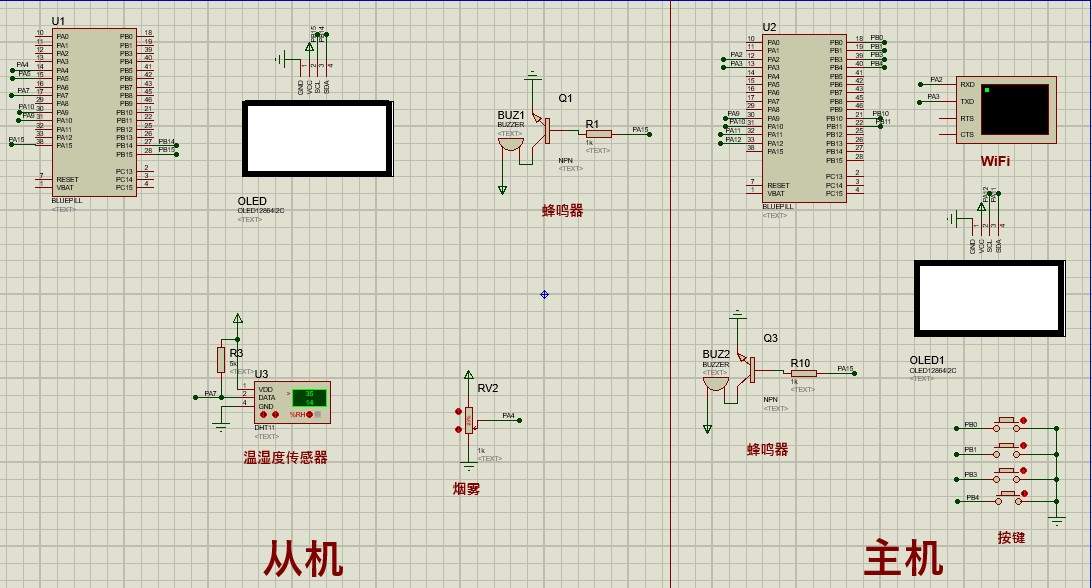

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

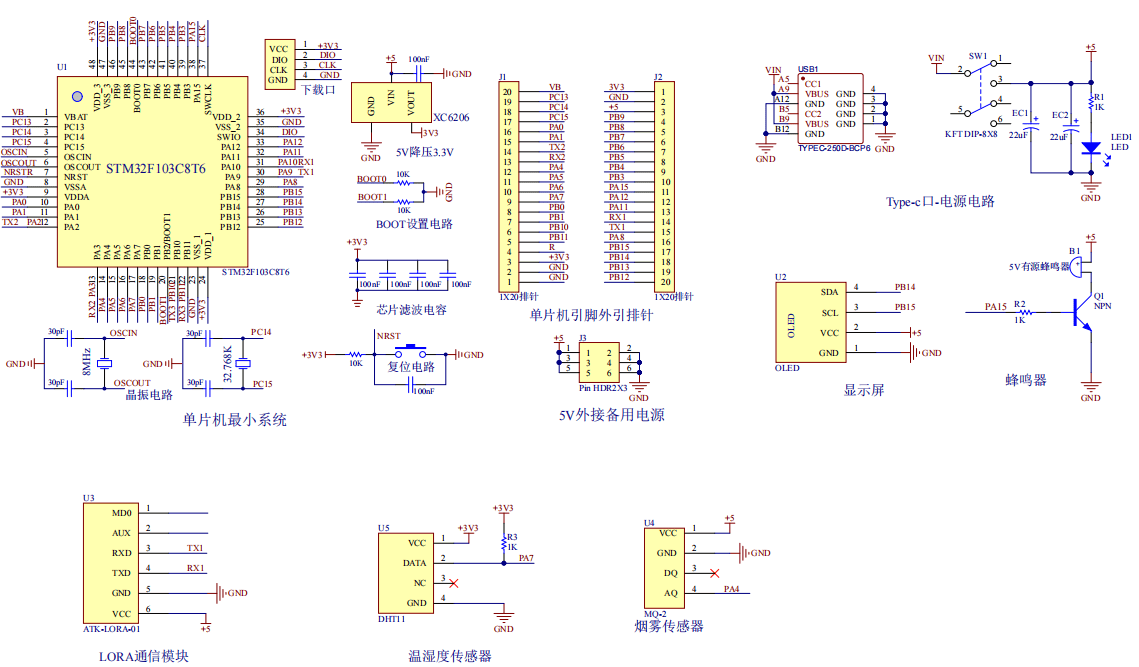

原理图：
主机：
从机：
软件设计流程：

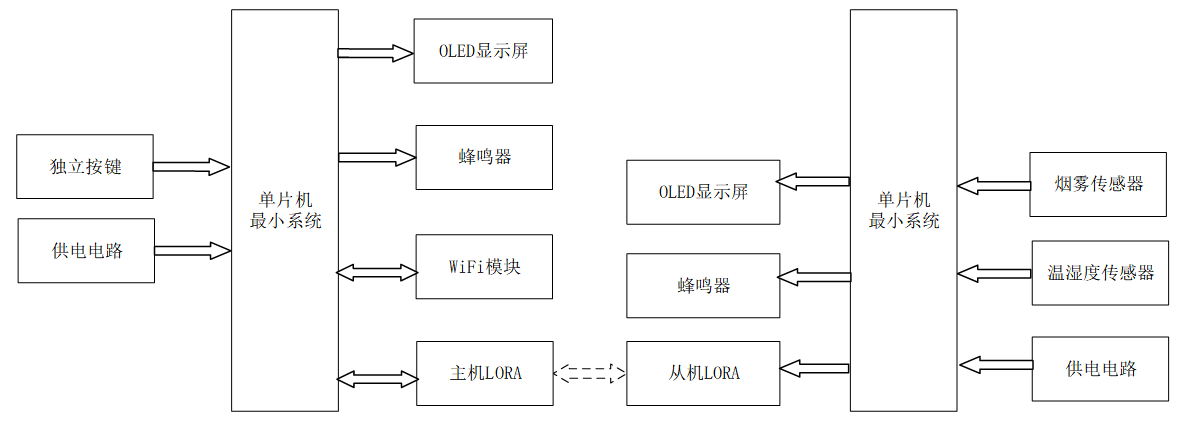

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 和 LoRa 的环境监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分，采用一主一从的组网方式。
主机输入部分由两部分组成，第一部分是独立按键，用于主机的界面切换、温湿度及烟雾阈值设置等操作；第二部分是供电电路，为主机所有模块提供稳定工作电源。
主机输出部分由四部分组成，第一部分是 OLED 显示屏，用于展示从机上传的温湿度、烟雾浓度监测数据、设置的阈值参数及 LoRa 通信状态；第二部分是蜂鸣器，当从机上传的监测数据超出阈值时触发报警；第三部分是 WiFi 模块，实现主机与云平台的数据交互，将环境监测数据上传至云平台并支持远程查看；第四部分是 LoRa 通信模块，与从机 LoRa 模块进行双向数据传输，完成指令下发与状态反馈。
从机输入部分由三部分组成，第一部分是温湿度传感器，用于检测从机区域的环境温湿度值；第二部分是烟雾传感器，用于监测环境中的烟雾浓度；第三部分是供电电路，为从机部分稳定供电。
从机输出部分由三部分组成，第一部分是 OLED 显示屏，展示从机本地采集的温湿度、烟雾浓度参数及系统运行状态；第二部分是蜂鸣器，当烟雾浓度超过阈值或温湿度超出设定范围时触发报警；第三部分是 LoRa 通信模块，与主机进行控制指令及状态数据的双向传输，将环境监测数据上传至主机。
硬件清单：
主机：
从机：
