基于LoRa的环境监测系统

设计编号:T3422602M

基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统基于LoRa的环境监测系统实物视频演示:

软件安装:

keil uvision5 MDK RM v5.29 (附注册机+安装教程)

Altium Designer 2013

Microsoft Visio 2013 软件安装

资料预览

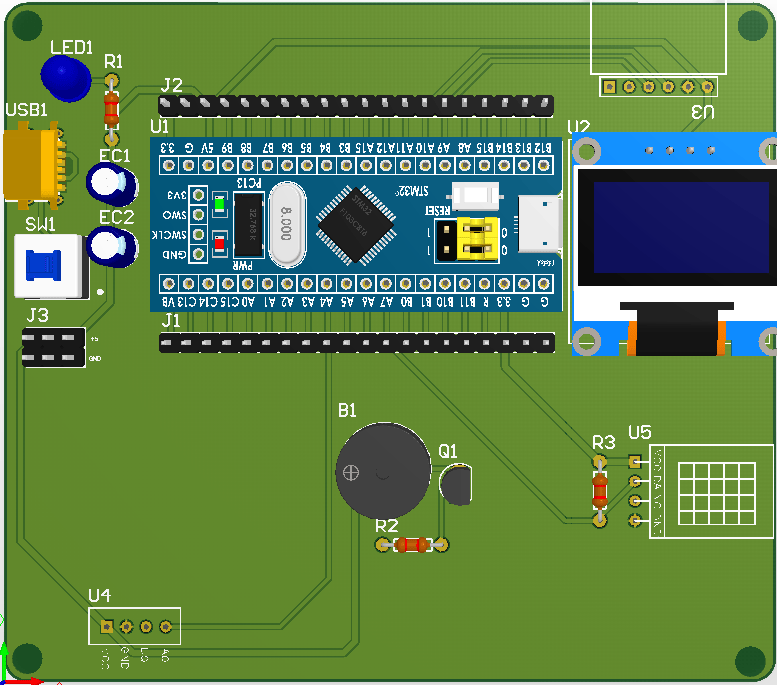

效果图:基于LoRa的环境监测系统

主机:基于LoRa的环境监测系统
从机:基于LoRa的环境监测系统

总体资料:基于LoRa的环境监测系统

原理图:

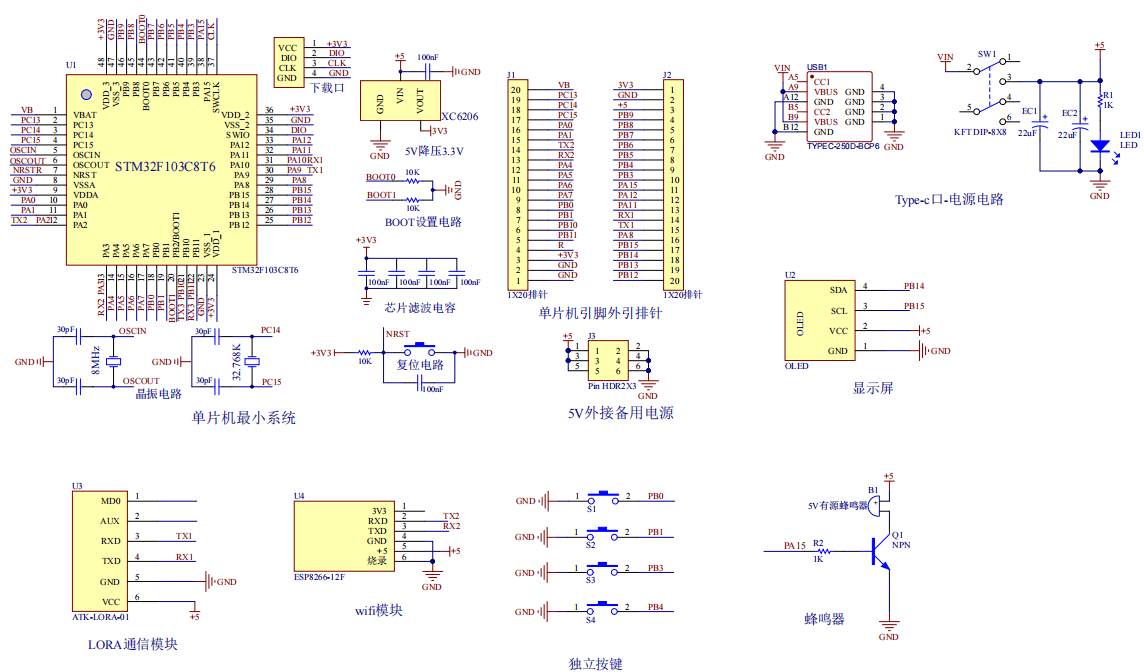

主机:基于LoRa的环境监测系统

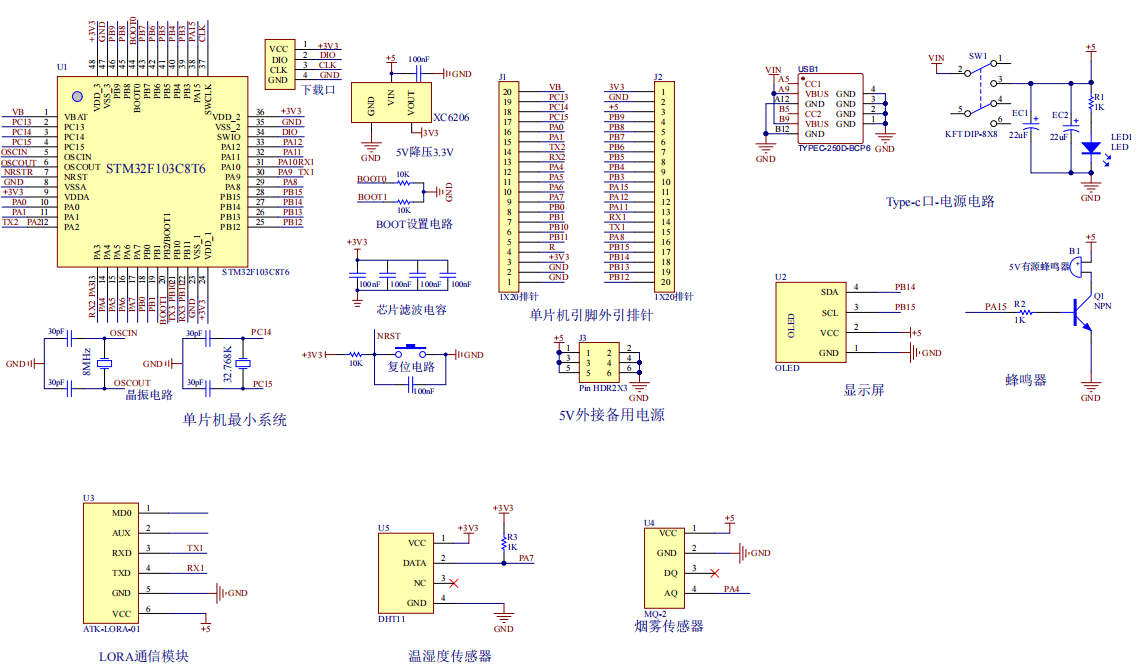

从机:基于LoRa的环境监测系统

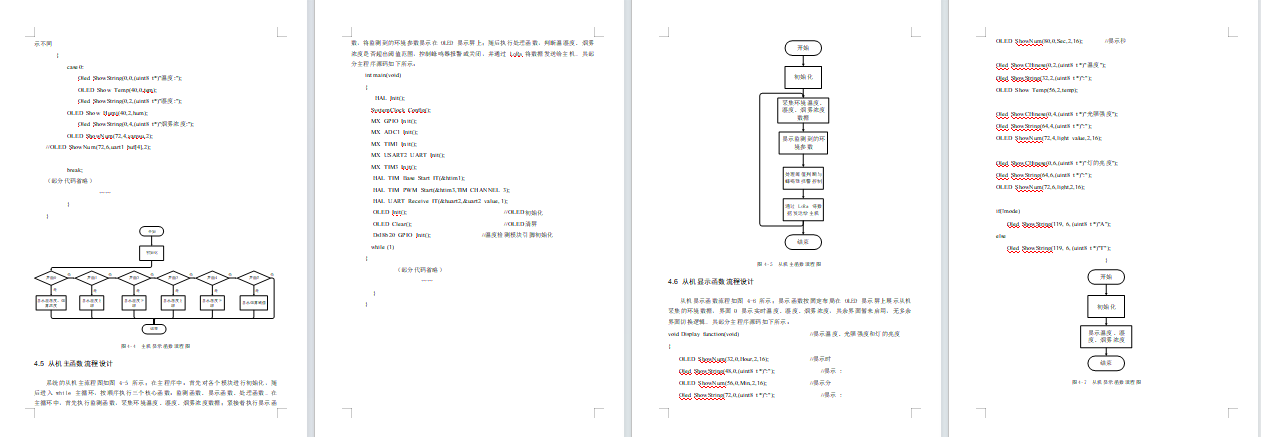

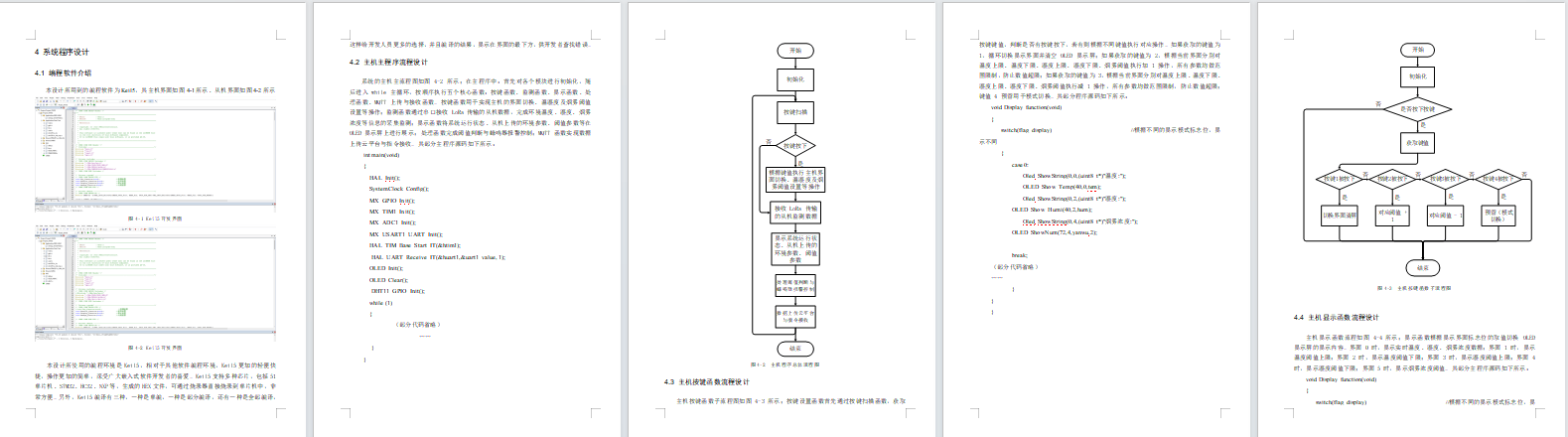

软件设计流程:基于LoRa的环境监测系统基于LoRa的环境监测系统

系统框图:

基于LoRa的环境监测系统

本设计以 STM32 单片机为核心控制器,加上其他的模块一起组成基于 STM32 和 LoRa 的环境监测系统,其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。该系统分为从机部分和主机部分,采用一主一从的组网方式。

主机输入部分由两部分组成,第一部分是独立按键,用于主机的界面切换、温湿度及烟雾阈值设置等操作;第二部分是供电电路,为主机所有模块提供稳定工作电源。

主机输出部分由四部分组成,第一部分是 OLED 显示屏,用于展示从机上传的温湿度、烟雾浓度监测数据、设置的阈值参数及 LoRa 通信状态;第二部分是蜂鸣器,当从机上传的监测数据超出阈值时触发报警;第三部分是 WiFi 模块,实现主机与云平台的数据交互,将环境监测数据上传至云平台并支持远程查看;第四部分是 LoRa 通信模块,与从机 LoRa 模块进行双向数据传输,完成指令下发与状态反馈。

从机输入部分由三部分组成,第一部分是温湿度传感器,用于检测从机区域的环境温湿度值;第二部分是烟雾传感器,用于监测环境中的烟雾浓度;第三部分是供电电路,为从机部分稳定供电。

从机输出部分由三部分组成,第一部分是 OLED 显示屏,展示从机本地采集的温湿度、烟雾浓度参数及系统运行状态;第二部分是蜂鸣器,当烟雾浓度超过阈值或温湿度超出设定范围时触发报警;第三部分是 LoRa 通信模块,与主机进行控制指令及状态数据的双向传输,将环境监测数据上传至主机。

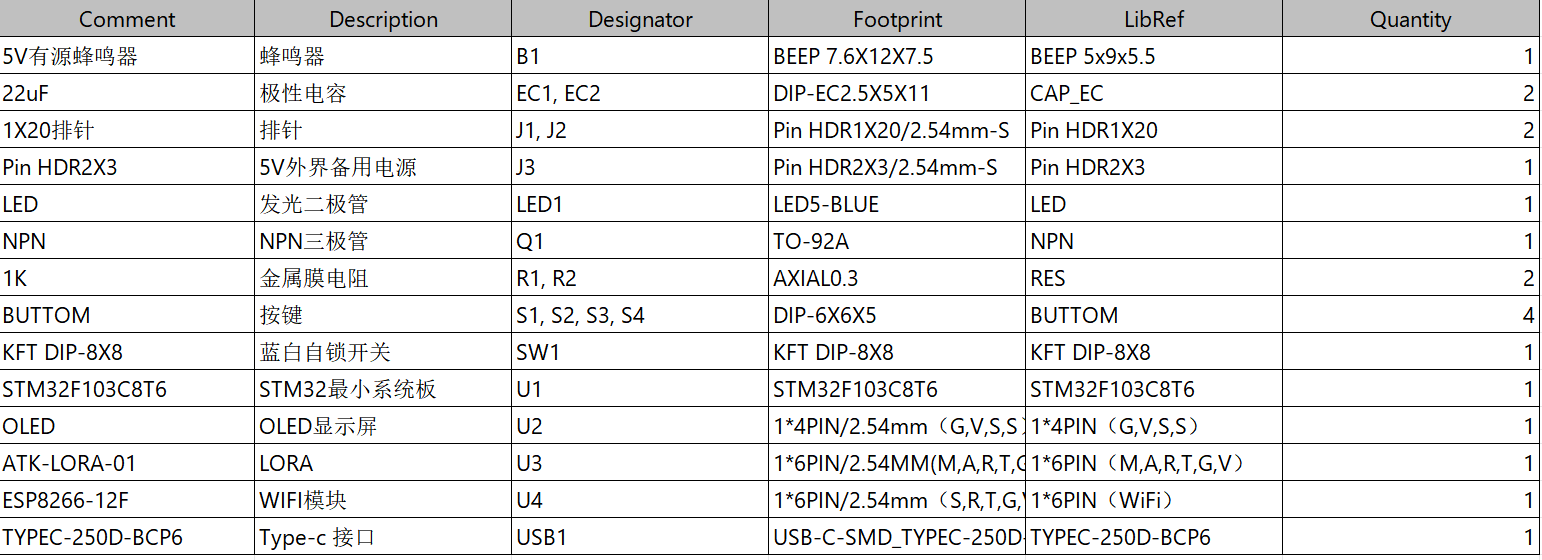

硬件清单:

主机:基于LoRa的环境监测系统

从机:基于LoRa的环境监测系统

开题报告
1
实物资料
2
仿真资料
3
设计说明书
4
答辩PPT
5
打包购买(包括实物资料+仿真资料+设计说明书+开题报告+答辩PPT)
