设计编号：T3612602M
仿真视频演示：
软件安装：

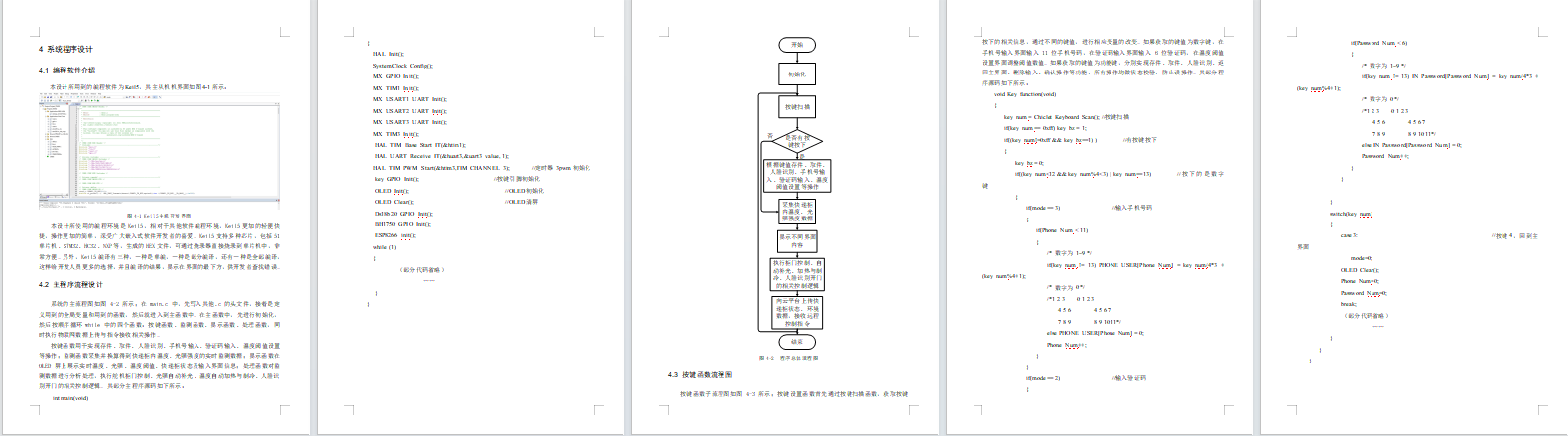

资料预览
效果图：
总体资料：

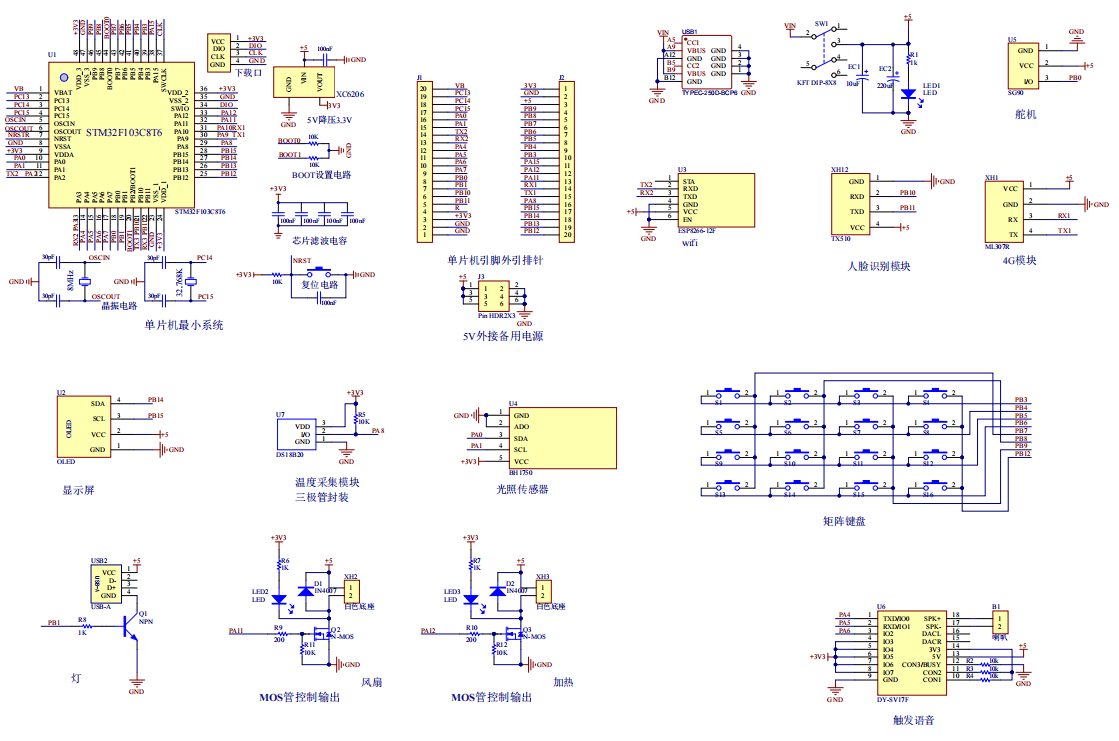

原理图：
软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的人脸识别快递柜系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是人脸识别模块，用于实现人脸身份验证，完成柜门开关控制；第二部分是温度采集模块（DS18B20），用于实时监测快递柜内温度，为温控调节提供数据依据；第三部分是光照传感器（BH1750），用于采集环境光照强度，实现照明自动控制；第四部分是矩阵键盘，用于取件、存件操作，输入手机号、验证码，以及温度阈值设置；第五部分是供电电路，为整个人脸识别快递柜系统提供稳定工作电源。
输出由七部分组成，第一部分是 OLED 显示屏，用于实时显示快递柜状态、柜门开关状态、温湿度数据、操作提示及系统运行信息；第二部分是 USB 灯，用于光照强度过低时自动开启照明；第三部分是 2 个 MOS 管，分别控制风扇与加热装置，实现温度低于下限自动加热、温度高于上限自动风扇制冷的温控调节；第四部分是舵机，用于模拟快递柜柜门的开关动作；第五部分是触发语音模块，用于操作流程语音提示、取件 / 存件状态播报；第六部分是 4G 模块，用于发送取件验证码、远程状态上报；第七部分是 WiFi 模块，用于远程监控快递柜状态、远程开柜门控制，实现快递柜的智能化、网络化管理。

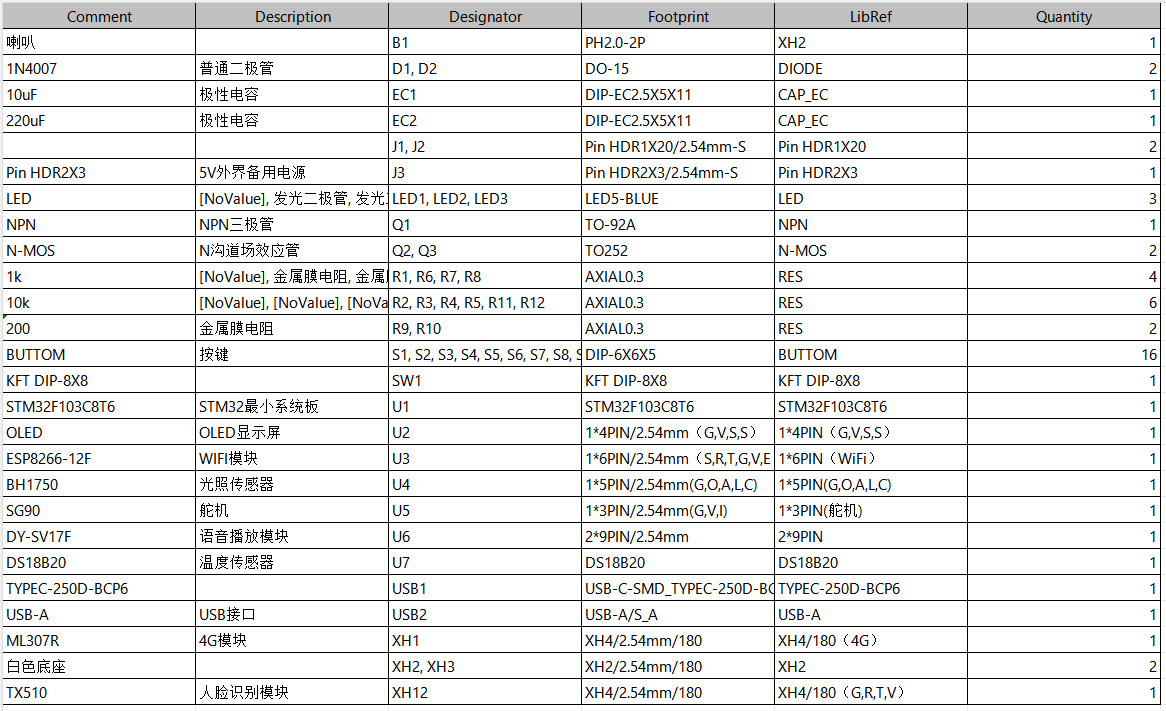

硬件清单：
