设计编号：T3782602M
编号：
T3782602M
设计简介：
本设计是基于STM32单片机实现自动种树机设计，主要实现以下功能：
1、通过超声波测距模块检测前方障碍物等异常状况，触发蜂鸣器报警并停止。
2、通过独立按键控制小车。
3、通过直流电机控制钻头旋转模拟挖坑。
4、通过舵机模拟投苗和覆土。
5、通过显示屏显示播种状态、距离和距离阈值。
6、通过蓝牙模块可以远程监控数据和操控。
电源：12V
传感器：超声波测距模块（HC-SR04）、舵机（SG90）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：直流电机（SDC9150）、蜂鸣器、LED指示灯
人机交互：独立按键
标签：STM32F103C8T6、HC-SR04、SDC9150、SG90、OLED12864、蜂鸣器、LED
题目扩展：基于物联网的智能植树机器人远程监控与调度系统、多传感器融合的荒漠化治理自动种树装备设计、基于机器视觉的自主导航种树机器人控制系统
基于STM32单片机实现自动种树机设计
-

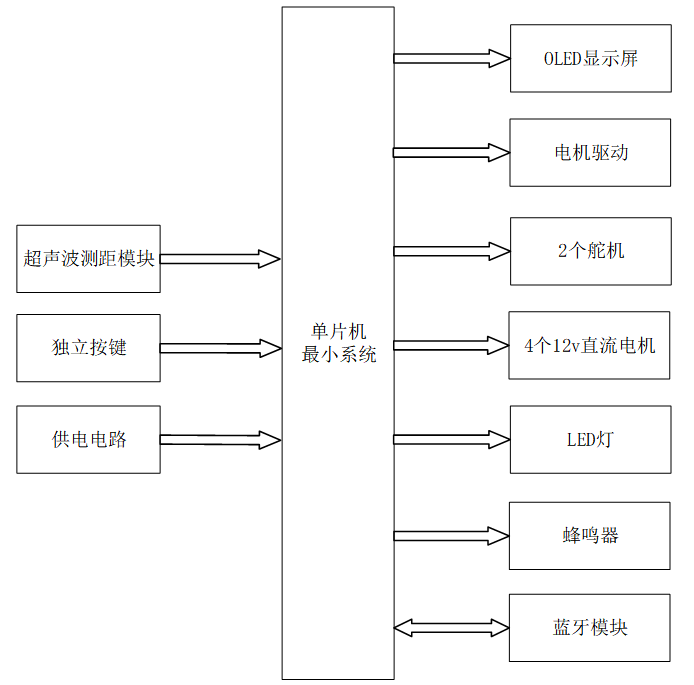

一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分二、输入部分
- 超声波测距模块：用于检测前方障碍物，为自动避障和安全运行提供距离数据
- 独立按键模块：用于设备启停控制、手动 / 自动模式切换、前进 / 后退 / 左转 / 右转等手动操作控制
- 供电电路：为整个自动种树机系统提供稳定供电
三、输出部分
- OLED 显示屏：用于显示设备运行状态、种树流程进度、设备启停状态、前方距离及安全阈值等信息
- 电机驱动模块：用于驱动 4 个 12V 直流电机，实现种树机的前后左右移动控制
- 舵机控制模块：共2个，分别用于控制树苗推出机构和覆土推板，实现自动投苗、覆土动作
- 直流电机模块：共4个 12V 直流电机，除驱动移动轮外，还可驱动钻头实现自主挖坑
- LED灯模块：用于显示设备运行状态，设备启动运行时常亮
- 蜂鸣器模块：用于当检测到障碍物或异常状况时发出报警提示
- 蓝牙模块：用于接收外部控制指令，支持远程或人工模式控制设备启停、移动与种树流程
