编号：
T3412301C
设计简介：
本设计是基于51单片机的智能热水器，主要实现以下功能：
1.可通过温度传感器检查当前热水器的温度
2.可通过水位传感器检测当前热水器的水位
3.可以通过继电器控制热水器的加热、进水
4.具有定时模式
5.可通过时钟模块提供当前的时间
电源： 5V
传感器：温度传感器（DS18B20）、水位传感器（Water Sensor）、时钟模块（DS1302）
显示屏：LCD1602
单片机：STC89C52
执行器：继电器
人机交互：独立按键
标签：STC89C52、LCD1602、DS18B20、Water Sensor、DS1302、继电器、独立按键
题目扩展：温度控制系统、智能家居控制系统、智能枕头

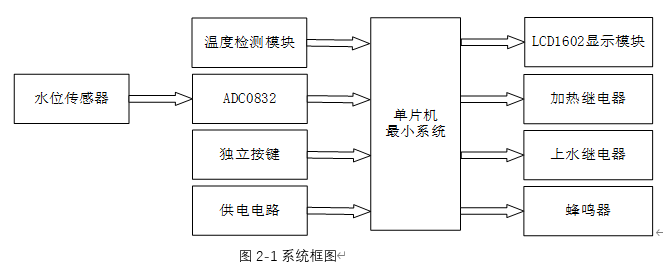

中控部分：
中控部分是系统的“大脑”，由STC89C52单片机担任。它负责接收来自输入部分的各种数据，如温度、水位、用户按键操作等，然后对这些数据进行处理和分析。根据预设的逻辑和算法，单片机控制输出部分执行相应的动作，如显示信息、调节加热功率、控制进水等，从而实现对整个太阳能热水器系统的智能化管理。
输入部分：
- DS18B20温度检测模块：用于实时监测热水器中水的温度，为系统提供温度数据支持。
- 水位传感器与ADC0832模块：通过水位传感器检测热水器中的水量，并通过ADC0832模块将模拟信号转换为数字信号，供单片机读取和处理。
- 独立按键：提供用户交互界面，用户可以通过按键切换显示界面、选择工作模式、修改时间设置、设置定时任务以及调整温度和水位阈值等。
- 供电电路：为整个系统提供稳定可靠的电源，确保系统能够正常工作。
输出部分：
- LCD1602显示模块：用于显示当前的工作模式、定时设置、温度和水位阈值等信息，为用户提供直观的视觉反馈。
- 加热继电器：当检测到的水温低于预设的最小值时，单片机控制加热继电器打开，启动加热装置，提高水温。
- 上水继电器：当检测到的水位低于预设的阈值时，单片机控制上水继电器打开，启动进水装置，补充水量。
- 蜂鸣器：作为按键操作的提示音，当用户按下按键时，蜂鸣器会发出声音，提醒用户操作已成功。
