基于51单片机的智能饮水机控制系统

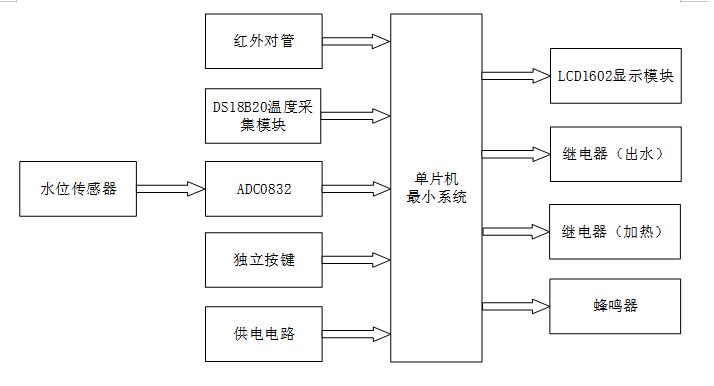

基于51单片机的智能饮水机控制系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：
本设计的核心控制器是STC89C52单片机，它作为整个智能饮水机控制系统的“大脑”，负责接收来自输入部分的各种数据，如温度、水位、是否检测到水杯以及用户通过按键输入的信息。单片机对这些数据进行处理，根据预设的逻辑和算法，发出相应的控制指令给输出部分，实现智能饮水机的各项功能。

输入部分：

1. 红外对管：通过红外光的发射与接收，感应出水口是否有水杯放置，为自动出水功能提供触发信号。
2. DS18B20温度采集模块：精确测量饮水机内部水温，确保水温控制的准确性。
3. 水位传感器与ADC0832：水位传感器检测饮水机内水位高度，通过ADC0832模数转换器将模拟信号转换为数字信号，便于单片机处理。
4. 独立按键：用户通过按键进行界面切换、模式选择（自动/手动）、温度阈值设置以及手动控制加热和出水等功能。
5. 供电电路：为整个系统提供稳定可靠的5V电源，确保各模块正常工作。

输出部分：

1. LCD1602显示模块：实时显示当前水温、设置的水温阈值、工作模式以及水位情况，提供直观的用户界面。
2. 继电器：两个继电器分别控制饮水机的出水功能和加热功能，根据单片机的指令执行相应的动作。
3. 蜂鸣器：当水位过低时，蜂鸣器发出报警声，提醒用户及时加水，确保饮水机安全运行。
