设计简介：
本设计是基于Lora物联网的公路隧道按需照明控制系统，主要实现以下功能：
从机通过超声波模块检测车距
从机通过红外对管检测隧道车流量
从机通过光敏电阻检测隧道外光照强度
主机通过Lora连接从机，控制隧道内灯光
主机通过oled显示车流量，车距等信息
主机通过按键设置模式，灯光强度等
主机通过WiFi模块连接阿里云，实现远程控制
电源： 5V
传感器：超声波模块（HC-SR04）、红外对管（FC-33），光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB灯
人机交互：独立按键，Lora模块（ATK-LORA-01），WiFi模块（ESP8266）
标签：STM32、OLED12864、HC-SR04、FC-33、ATK-LORA-01、ESP8266
题目扩展：基于单片机的智能隧道照明控制系统、基于物联网的智能照明控制系统、智能灯光系统

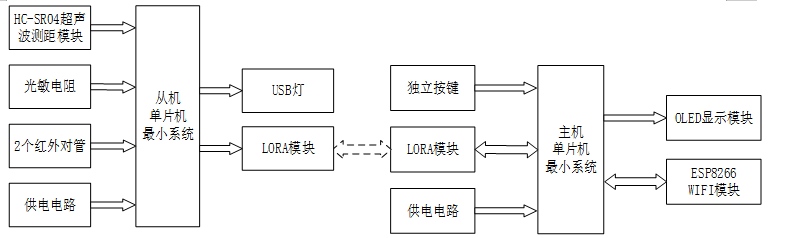

基于Lora物联网的公路隧道按需照明控制系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
一、系统概述
本设计基于STM32单片机构建了Lora物联网的公路隧道按需照明控制系统，分为从机和主机两大部分。两者均包含中控部分（STM32单片机）、输入部分和输出部分，实现隧道照明的智能化管理。
二、从机部分
-
中控部分：采用STM32单片机作为核心控制器，负责接收输入数据、进行内部处理和控制输出。
-
输入部分：
- HC-SR04超声波测距模块：检测车辆与隧道的距离，为灯光控制提供依据。
- 光敏电阻：监测隧道外的光照强度，用于调节隧道内灯光亮度。
- 2个红外对管：检测隧道内的车流量，实现按需照明。
- 供电电路：为从机系统提供稳定的电源。
-
输出部分：
- USB灯：根据检测到的车距和车流量，自动调节隧道内灯光亮度。
- LORA模块：将从机数据实时传输给主机，实现远程监控。
三、主机部分
-
中控部分：同样采用STM32单片机，负责接收并处理从机数据，同时控制输出部分。
-
输入部分：
- 独立按键：用于切换照明模式、手动调节灯光亮度。
- LORA模块：接收从机数据，实现数据互通。
- 供电电路：为主机系统提供稳定的电源。
-
输出部分：
- OLED显示屏：实时显示系统名称、车距、车流量、外部光强、内部灯光亮度和模式等信息。
- WIFI模块：连接手机APP，实现远程监控和控制，同步显示内容至手机端。
