基于单片机的智能路灯管理系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1782310M

设计简介：

本设计是基于单片机的智能路灯管理系统，主要实现以下功能：

通过温湿度传感器检测温湿度
通过两个光敏电阻检测环境和灯光光强，光控模式下，通过光照强度调节灯光
通过继电器控制USB灯，单片机ADC检测电压
通过人体热释电传感器感知是否有人
通过4G模块获取网络时间，实现远程监控
定时模式下通过设定的白天和夜晚时间，白天关灯，夜晚有人灯光高亮，无人微亮

电源： 5V
传感器：温湿度传感器（DHT11）、人体热释电传感器（D203S），光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB灯（继电器）
人机交互：独立按键，4G模块（Air724UG）

标签：STM32、OLED12864、DHT11、D203S、Air724UG

题目扩展：基于物联网的智能停车场灯光管理系统、基于单片机的智能灯光管理系统、基于单片机的智能教室灯光管理系统

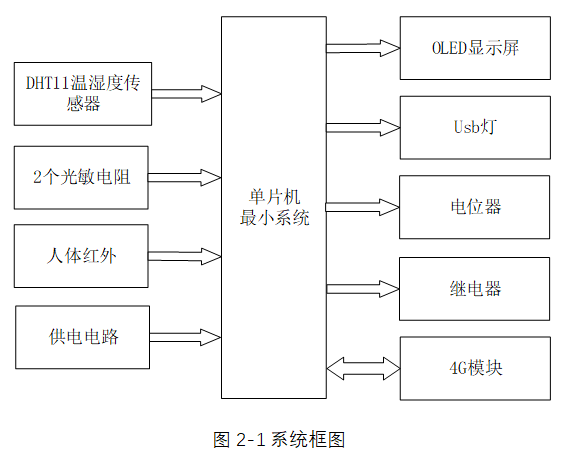

基于单片机的智能路灯管理系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

本设计的核心控制器为STM32单片机，它构成了整个智能路灯管理系统的中枢。STM32单片机负责接收来自输入部分的各种数据，如温湿度、光照强度、人体红外信号等，并在其内部进行数据处理和逻辑判断。根据预设的控制算法和策略，STM32单片机会生成相应的控制信号，通过输出部分对路灯系统进行智能调节和管理。其强大的计算能力和丰富的外设接口，使得系统能够实现复杂的功能和高效的运行。

输入部分概述：

1. DHT11温湿度传感器：用于实时检测当前环境的温湿度值，为系统提供精确的环境参数。
2. 2个光敏电阻：分别用于检测环境光照强度和灯光光照强度值，帮助系统判断是否需要调整路灯亮度或切换工作模式。
3. 人体红外传感器：用于检测是否有人经过，为系统提供人员活动信息，以便实现人来灯亮、人走灯暗的智能化控制。
4. 供电电路：为整个系统提供稳定可靠的电源，确保所有模块能够正常工作。

输出部分概述：

1. OLED显示模块：用于显示时间、温湿度、电压、光强和当前工作模式等关键信息，方便用户实时了解系统状态。
2. USB灯：作为路灯系统的照明执行器，根据STM32单片机的控制信号调节亮度或开关状态。
3. 蜂鸣器：当系统检测到路灯故障时，会发出报警声，提醒管理人员及时处理。
4. 电位器：用于模拟路灯故障状态，方便进行系统测试和调试。
5. 4G模块：实现系统与云平台的连接，将实时数据上传至手机APP，同时允许用户通过云平台远程控制系统，设置工作时间和模式，实现远程监控和管理。
