基于单片机的售货机系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5412310M

设计简介：

本设计是基于单片机的售货机系统设计，主要实现以下功能：

通过显示屏显示商品总量以及单价
通过按键选择商品和数量，并且显示总价
通过三个舵机实现商品出库功能
通过WiFi连接手机，可以实现远程监测数据和商品补货功能，余量不足时，手机端提醒
通过扫码实现支付（扫码支付只是模拟功能，不能实现真实扣费）
通过AT24C02可以实现掉电存储

电源： 5V
传感器：扫码枪（M100L）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SG90），存储模块（AT24C02）
人机交互：独立按键，WiFi

标签：STM32、OLED12864、M100L、SG90、AT24C02、esp8266

扩展课题：基于单片机的自动贩卖机，基于单片机的无人超市系统，基于物联网的售货机系统

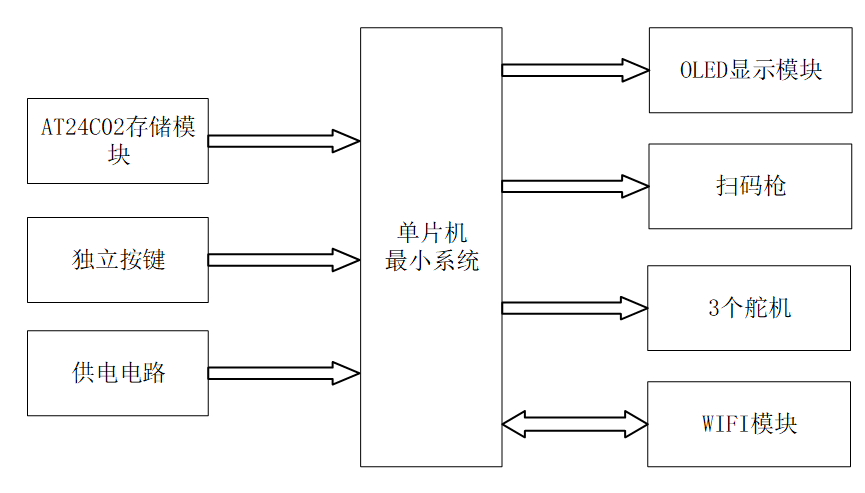

基于单片机的售货机系统设计：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

1. 核心控制器：采用 STM32 单片机作为自动售货机系统的核心控制器，负责数据的采集、处理以及控制指令的发出。
2. 功能：接收输入部分的数据（如商品存储信息、按键操作指令等），进行内部逻辑处理和计算，根据处理结果控制输出部分（如显示界面切换、舵机动作、数据上传等）。

输入部分：

1. AT24C02 存储模块：作为商品信息存储模块，能够存储售货机内商品的基础信息（如名称、单价、库存数量等），并将这些数据传输给 STM32 单片机供其调用和处理。
2. 独立按键：提供用户界面交互功能，用户可以通过按键切换操作界面，选择购买商品的数量，执行取消付款、确认购买等操作，从而实现对售货机购买流程的控制。
3. 供电电路：为整个自动售货机系统提供稳定可靠的电源，确保系统各模块能够持续正常运行。

输出部分：

1. OLED 显示屏：作为显示模块，能够实时显示购买商品的信息（如名称、单价、数量、总价）、商品选择购买界面以及付款结算界面等内容，为用户提供直观的视觉反馈。
2. 扫码枪：作为付款识别模块，能够读取数字付款码信息并传输给 STM32 单片机，完成付款信息的验证和结算流程的触发。
3. 舵机驱动模块：包含 3 路舵机控制输出，对应售货机内 3 类商品，STM32 单片机根据用户购买的商品数量，控制对应舵机转动以完成货物出货动作。
4. ESP8266 WIFI 模块：作为通信模块，能够将 OLED 显示屏展示的商品信息上传至云南平台，同时支持通过平台远程设置商品的数量、单价等参数，实现售货机商品信息的远程管理。
