基于STM32的校园室内体育馆环境监测与控制系统

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T0202402M

设计简介：

本设计是基于STM32的校园室内体育馆环境监测与控制系统，主要实现以下功能：

通过温湿度传感器检测环境温湿度，当温度超过阈值，自动打开风扇降温
通过光照传感器检测光照强度，当光线较暗时，自动打开灯光，并且光线越暗，灯光亮度越高
通过烟雾传感器检测烟雾浓度，当烟雾浓度过高，通过语音模块进行语音提醒
自动模式下，如果体育馆内无人，则关闭风扇和灯光
通过按键可以切换模式，设置阈值；手动模式下，可以控制灯和风扇的开关
通过RFID刷卡进入体育馆，并统计体育馆内的人数
通过OLED显示屏可以显示温湿度，光照强度，烟雾浓度和人数统计
通过WiFi模块连接手机，可以远程控制和监测数据

电源： 5V
传感器：温湿度传感器，光照传感器，烟雾传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块，语音模块，RFID模块

标签：STM32、OLED12864、DHT11、光敏电阻、MQ-2、ESP8266、SDR-05VDC-SL-C、SU-03T、RC522、有源蜂鸣器、USB灯

题目扩展：基于物联网图书馆环境监测系统，基于单片机教室环境监测系统

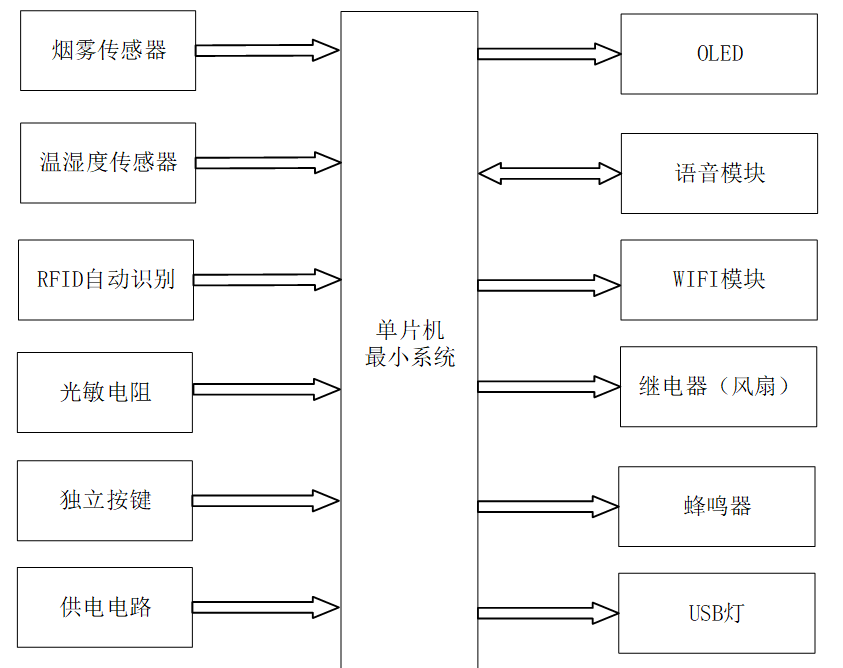

1. 中控部分：以STM32单片机为核心控制器，负责实时- 实时接收并处理输入模块采集的各类数据 依据预设逻辑或用户设定阈值分析判断数据 向输出模块发送控制指令，实现设备自动/手动控制及各模块协同工作 2. 输入部分包含六个模块： 烟雾传感器模块：监测烟雾浓度，传输信号用于火灾预警 温湿度传感器模块：采集温湿度数据，为环境监测和设备控制提供依据 RFID自动识别模块：支持刷卡进入，统计馆内人数并作为准入验证 光敏电阻模块：感知光照强度，为灯光控制提供数据支持 独立按键模块：实现清屏、界面切换、阈值修改及设备手动控制 供电电路模块：为整个系统提供稳定工作电压 3. 输出部分包含六个模块： OLED显示模块：实时显示环境数据、设备状态及报警信息 语音模块：异常时自动播报，支持语音控制灯光和风扇
WIFI模块：向手机推送报警信息，上传监测数据供远程查看 继电器输出模块：接收控制信号，控制风扇启停 蜂鸣器模块：烟雾浓度超阈值时发出声光报警 USB灯模块：自动模式下，结合人员检测和光照数据实现自动开关
