设计编号：T0222402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：

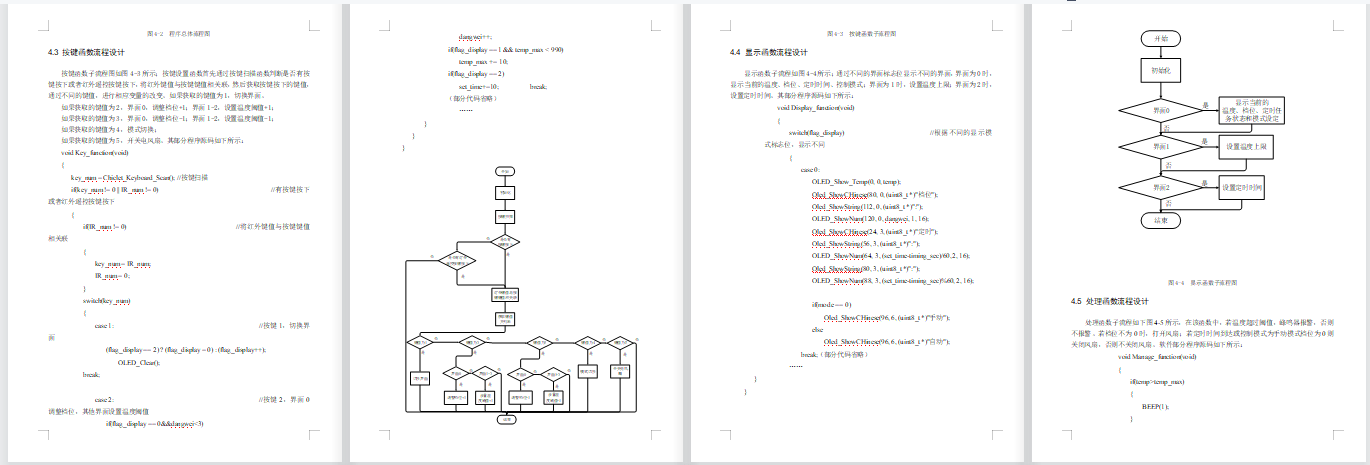

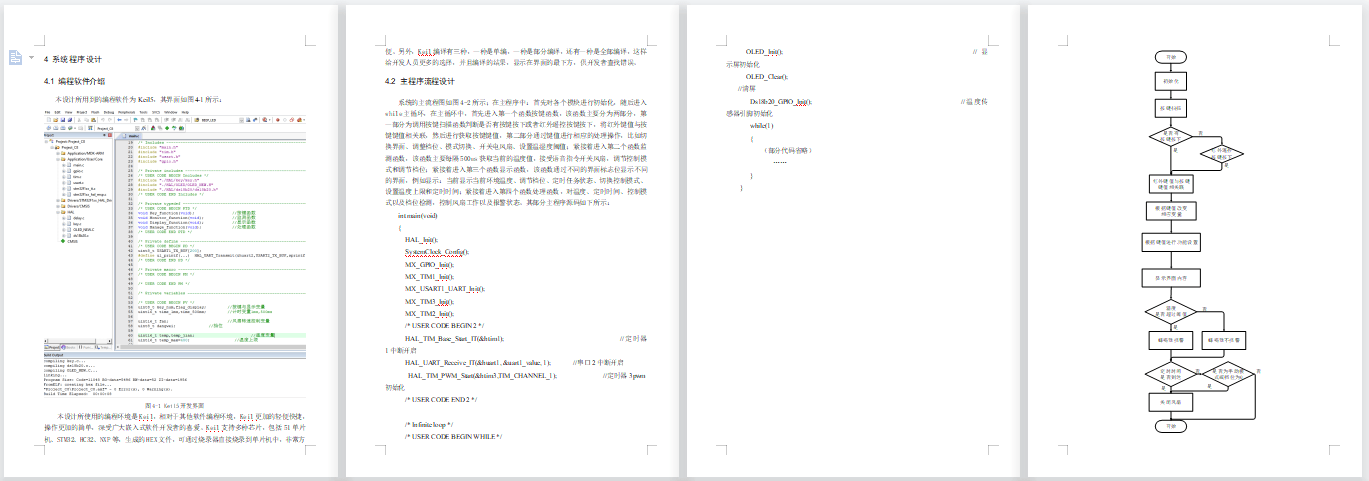

资料预览

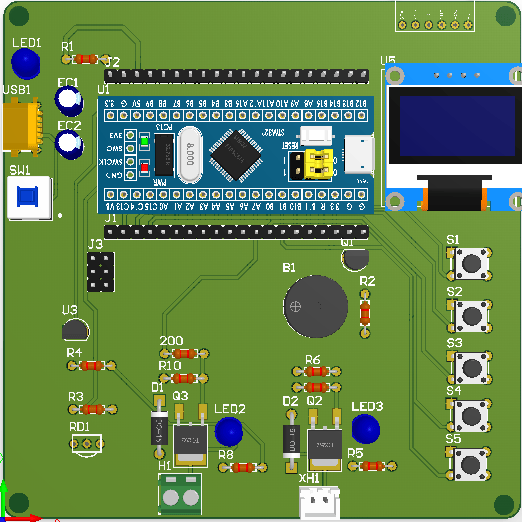

效果图：
总体资料：

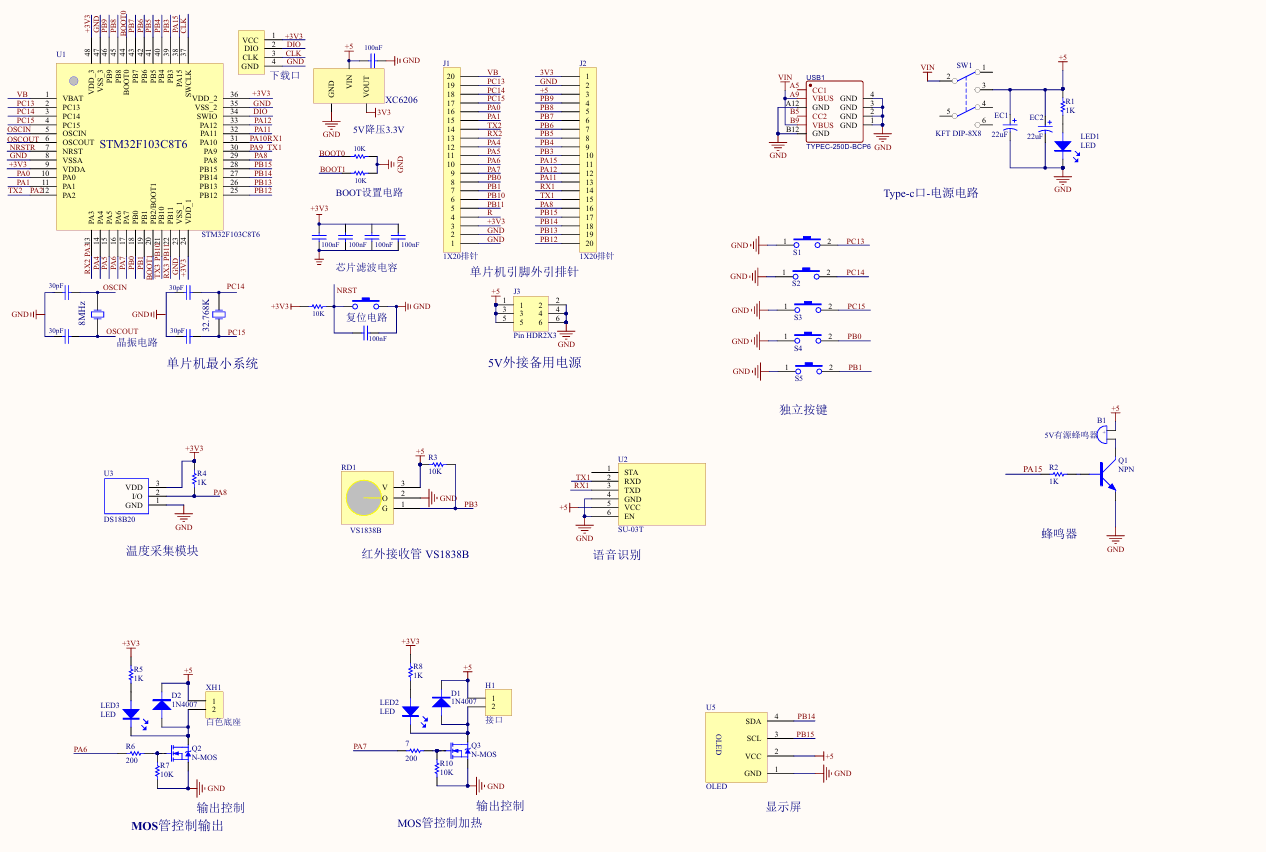

原理图：

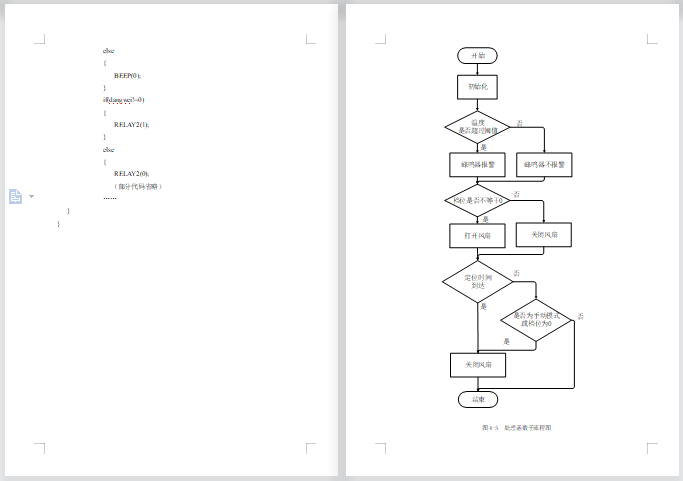

软件设计流程：

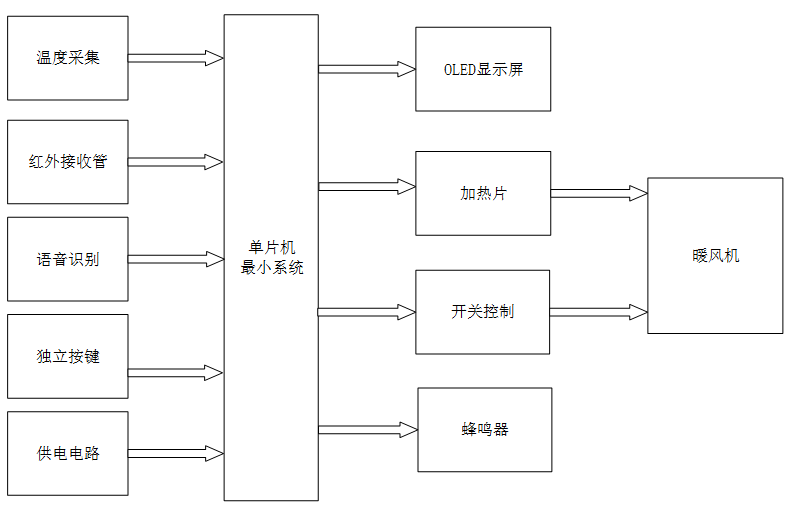

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能暖风机设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温度采集，通过该模块可检测当前的温度值；第二部分是红外接收管，通过该模块可使用红外遥控器操作，可控制智能暖风机的开关、暖风档位；第三部分是语音识别，通过该模块可通过语言调节档位、开关；第四部分是独立按键，通过该模块可切换界面、设定档位、定时任务状态；第五部分是供电电路，给整个系统进行供电。
输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以当前实时显示当前环境温度、设定档位、定时任务状态；第二、三部分是2个N-MOS管控制的加热片以及暖风机开关控制，可控制智能暖风机的开关、暖风档位；第三部分是蜂鸣器，当暖风机出现过热等故障时，智能暖风机可进行报警，提醒用户及时自动关闭暖风机。

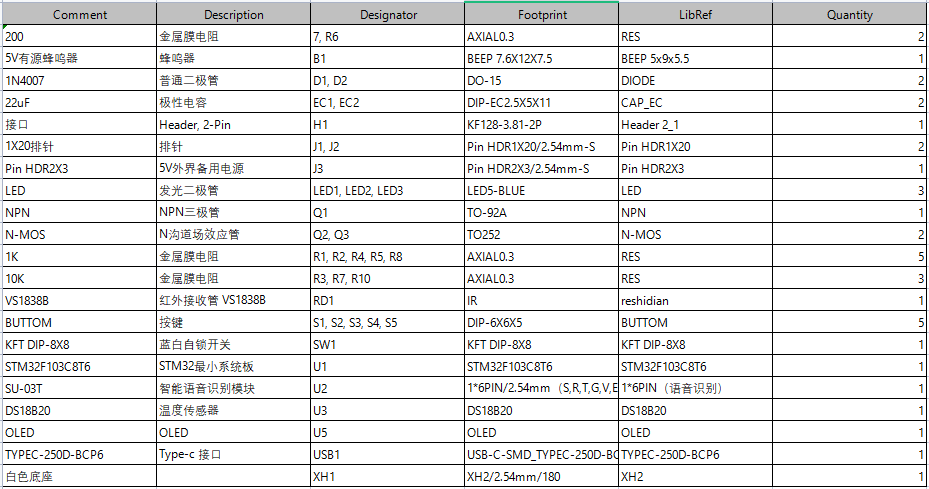

硬件清单：
