设计编号：T0232402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

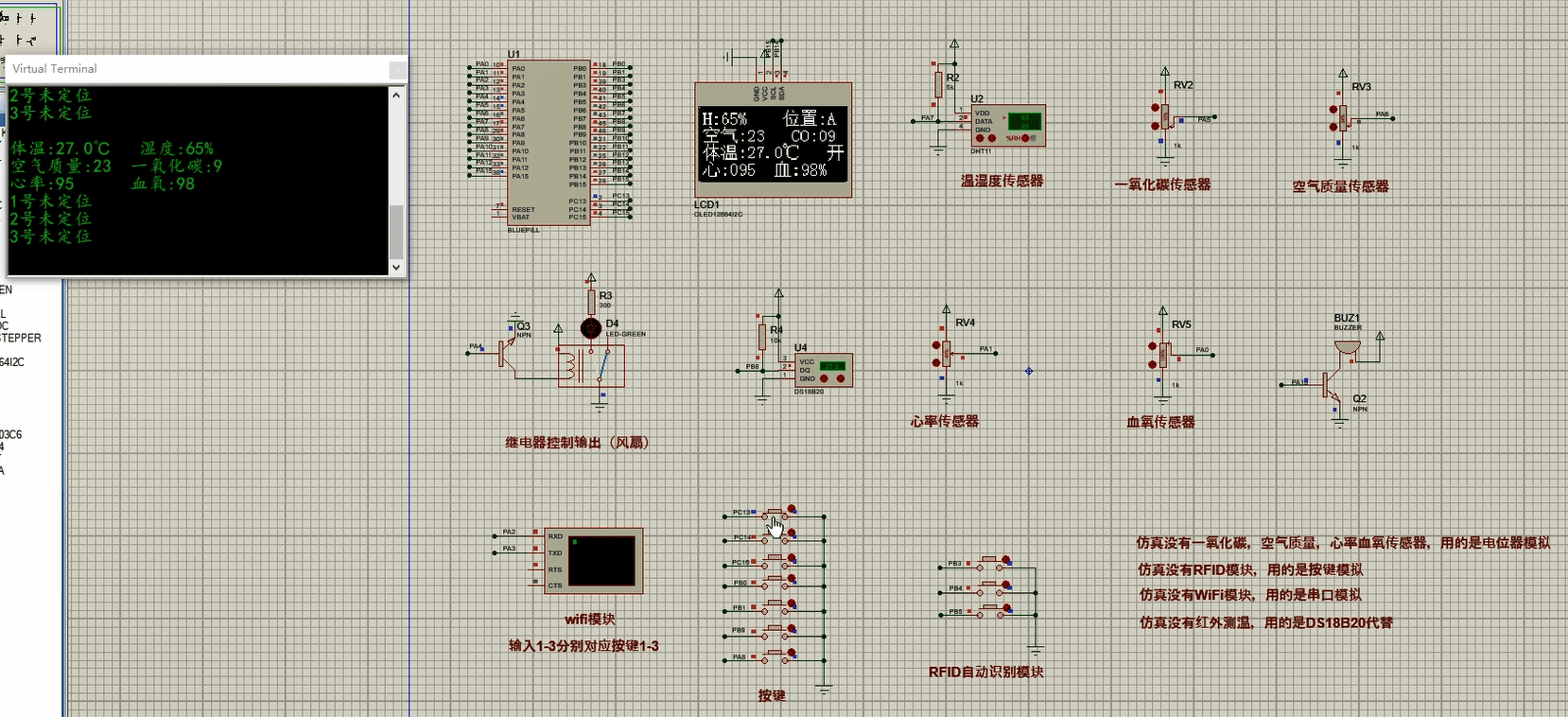

仿真视频演示：
软件安装：
资料预览
效果图：

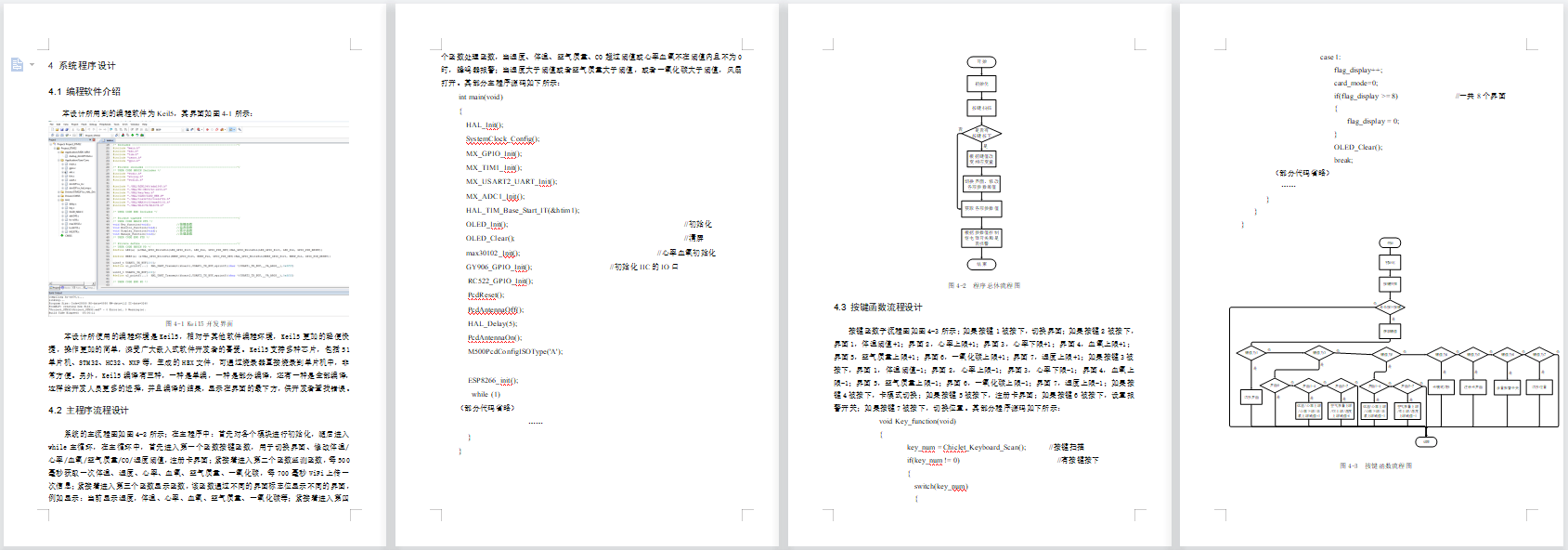

总体资料：

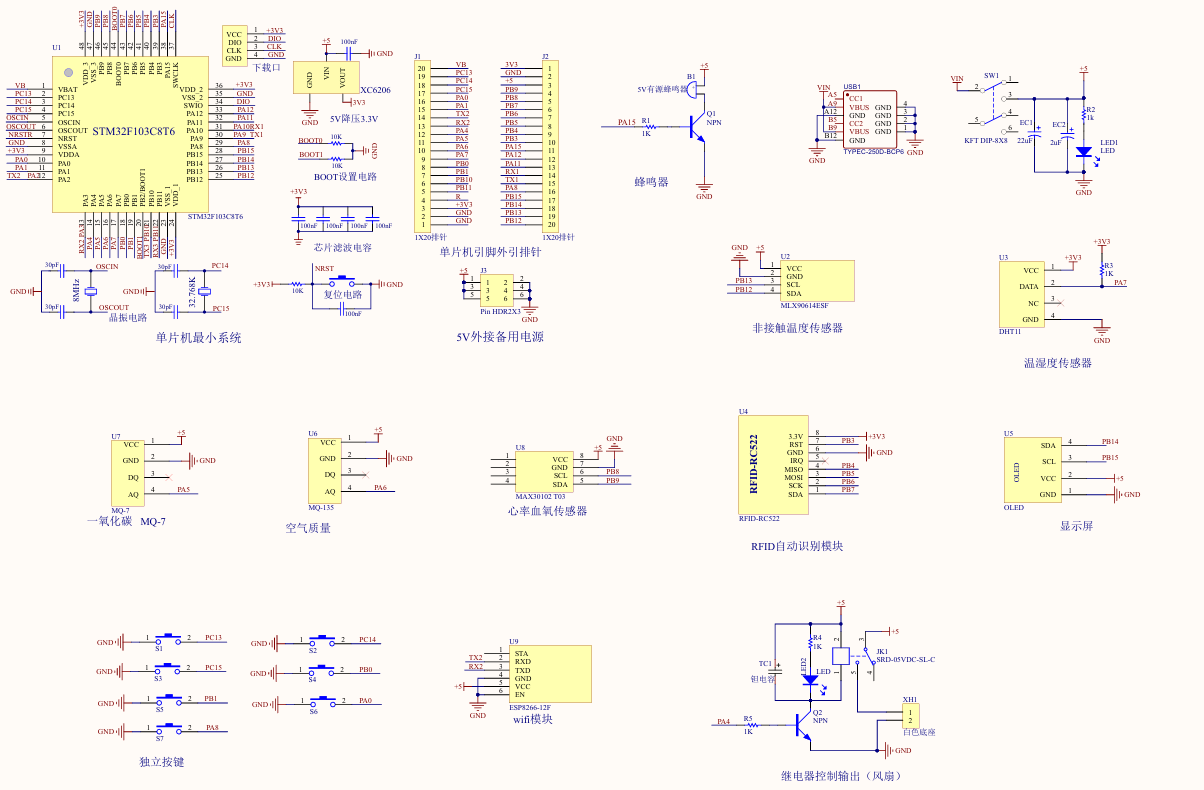

原理图：

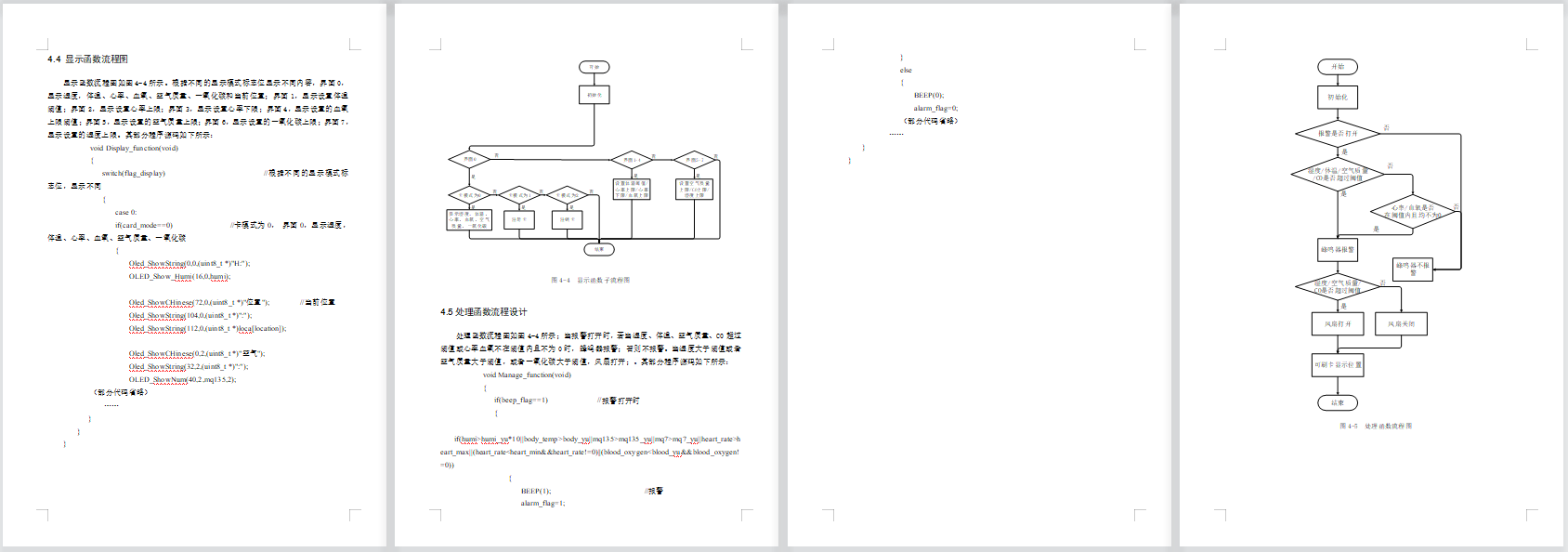

软件设计流程：
软件设计流程：

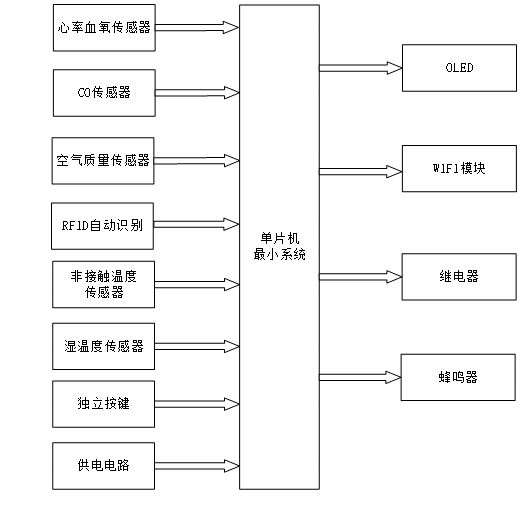

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32矿工工作安全监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是心率血氧传感器，用于监测矿下工人的心率血氧；第二部分是co传感器，用于矿下的一氧化碳浓度情况；第三部分是空气质量传感器，用于监测矿下的空气质量；第四部分是RFID自动识别，通过该模块可以设置一个RFID定位点，当识别到工人之后，可以进行显示工人到达位置；第五部分是非接触温度传感器，用于监测矿下工人的体温；第六部分是湿温度传感器，用于监测矿下的湿温度；第七部分是独立按键，用于切换界面、修改体温/心率/血氧/空气质量/CO/湿度阈值、注册卡界面；第八部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示模块，用于显示矿工的心率血氧、体温和矿下的湿度、空气质量以及CO浓度等；第二部分是WIFI模块，可以给手机发送报警信息，并上传数据到手机端；第三部分是继电器，控制风扇开关；第四部分是蜂鸣器，当监测到的矿下工人的湿度、体温、空气质量、CO超过阈值或心率血氧不在阈值内且不为0时，蜂鸣器报警。

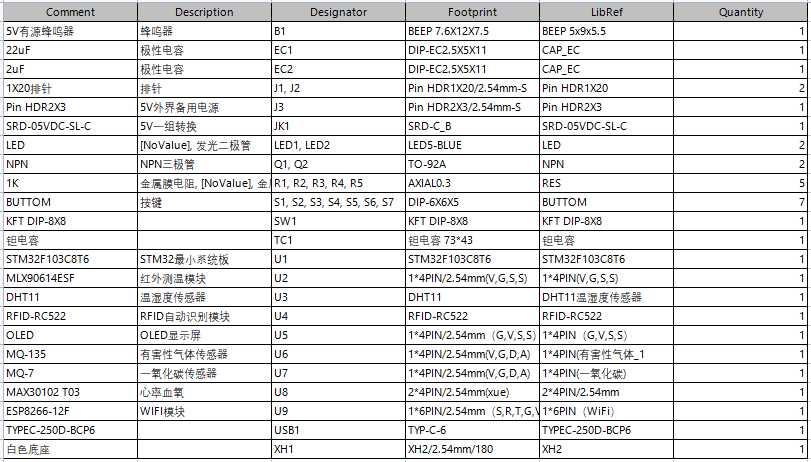

硬件清单：
