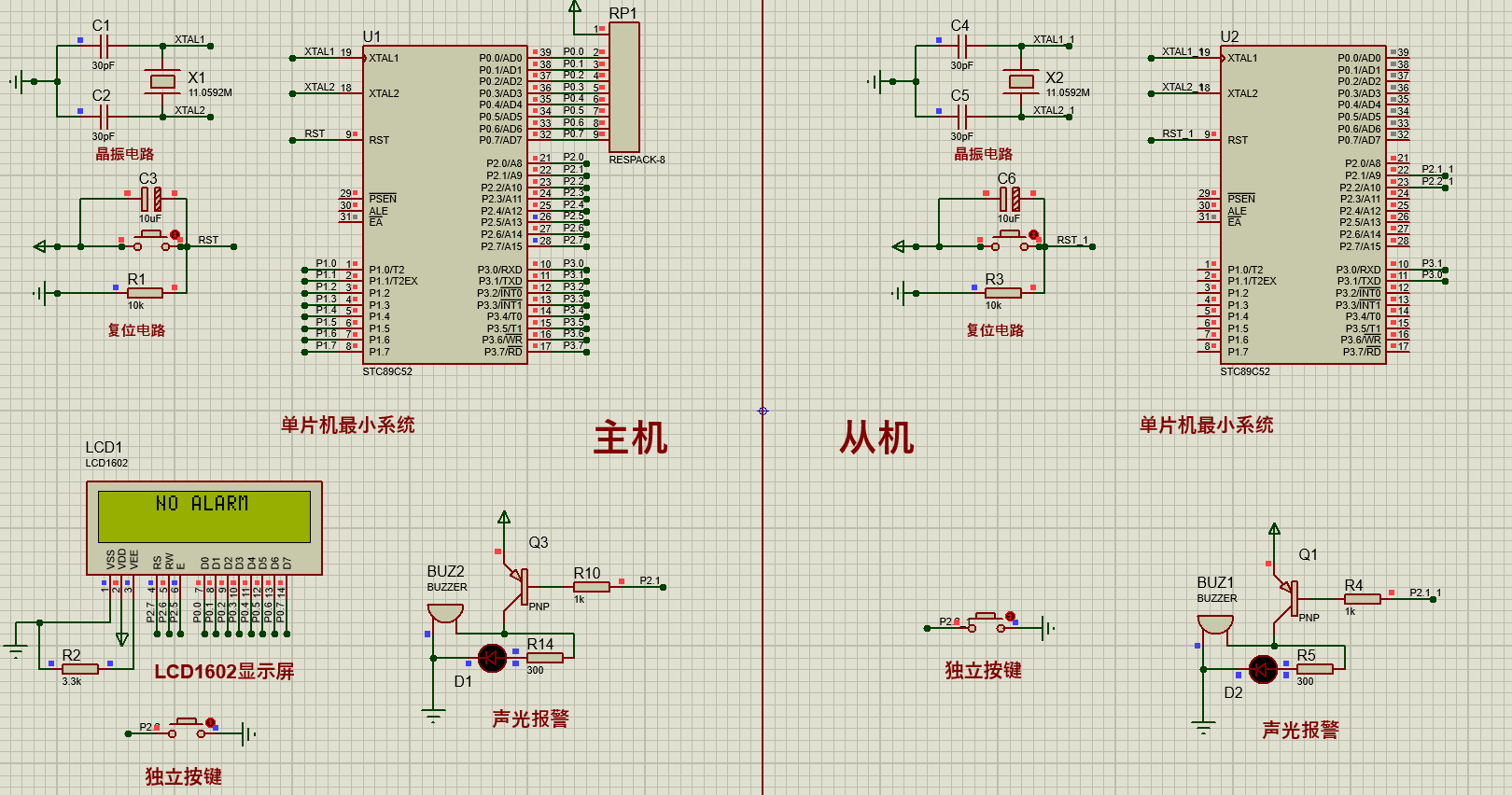

仿真视频演示：
仿真视频演示：软件安装：

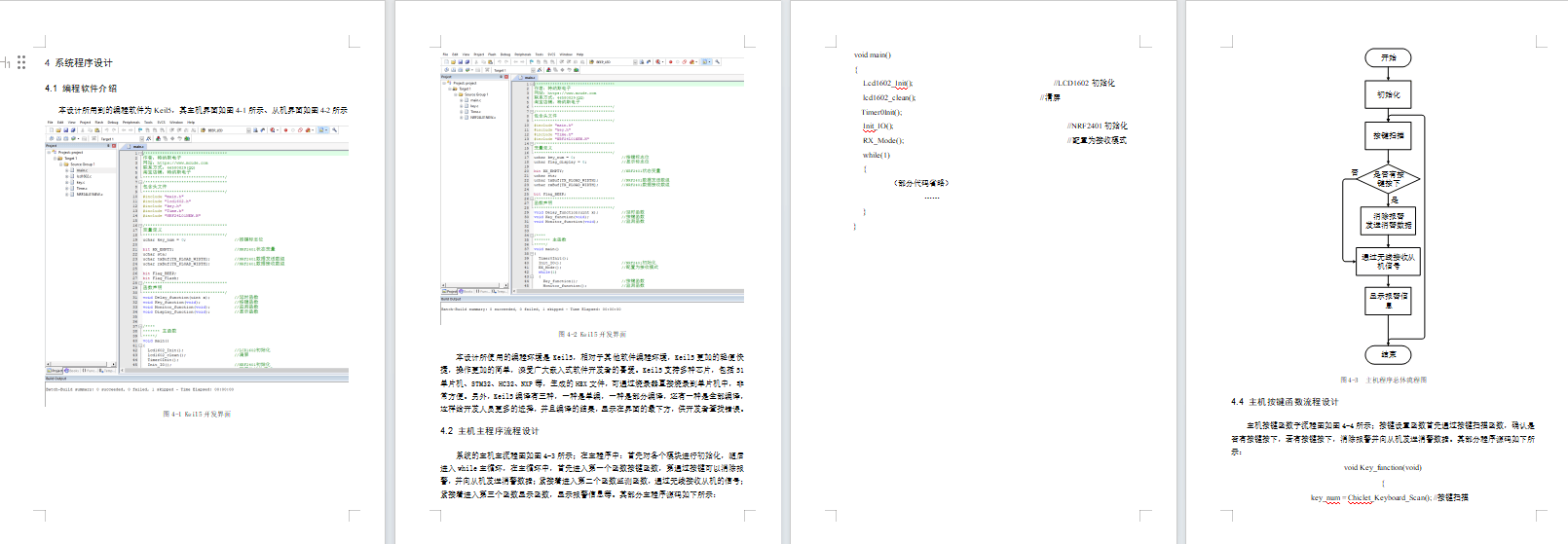

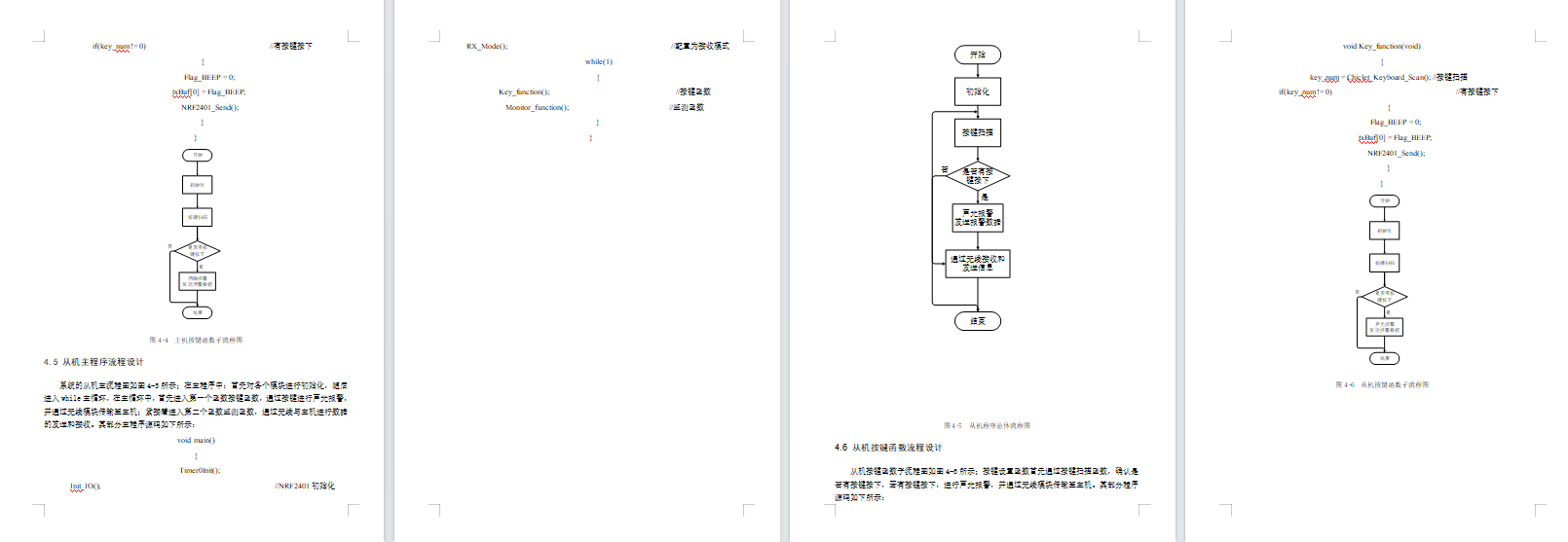

资料预览
效果图：
总体资料：

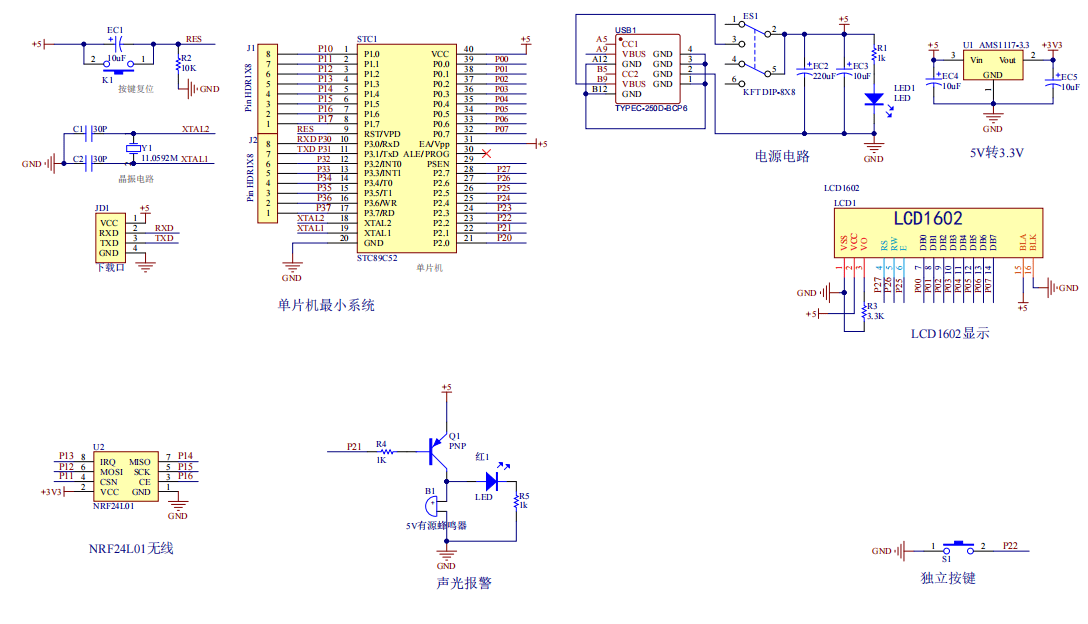

原理图：
主机：

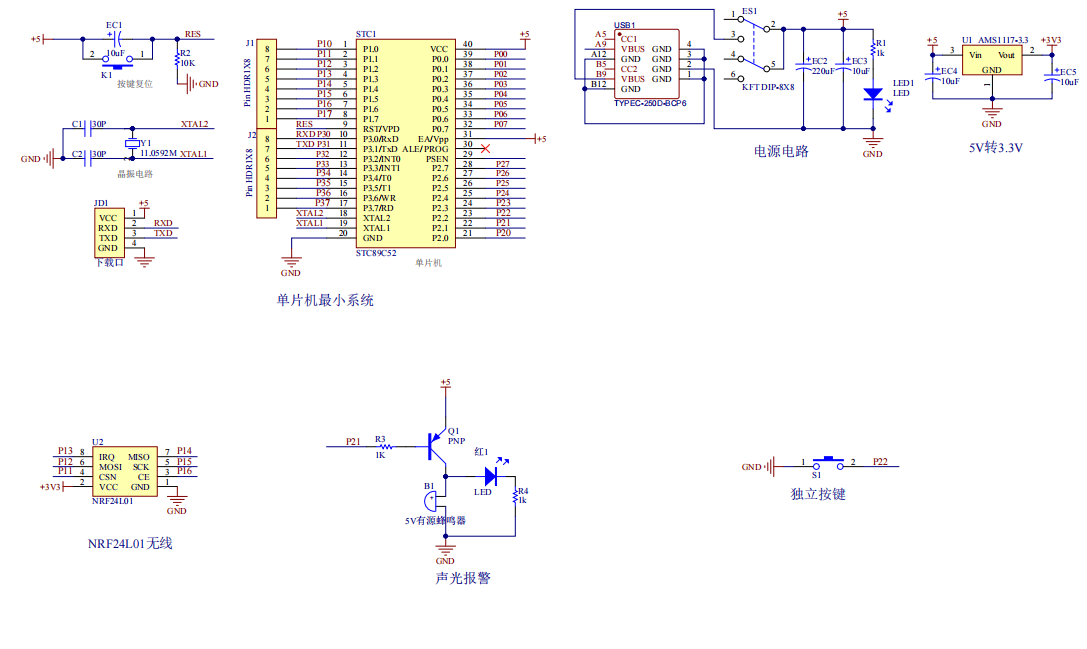

从机：
软件设计流程：
软件设计流程：

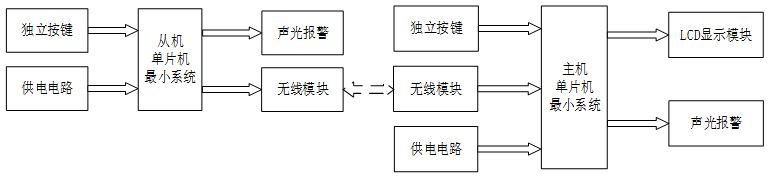

系统框图：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的无线病床呼叫系统设计的整个系统，分为主从机两大部分，都包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机输入由三部分组成，第一部分是独立按键，用于消除报警和发送数据；第二部分是无线模块，通过该模块与从机进行数据的发送和接收；第三部分是供电电路，给主机整个系统供电。输出由二部分组成，第一部分是LCD显示模块，显示报警信息；第二部分是声光报警，用于报警。
从机输入有两部分组成，第一部分是独立按键，用于声光报警和发送数据；第二部分是供电电路，给从机系统进行供电。输出由二部分组成，第一部分是声光报警，用于报警；第二部分是无线模块，通过该模块与主机进行数据的发送和接收。

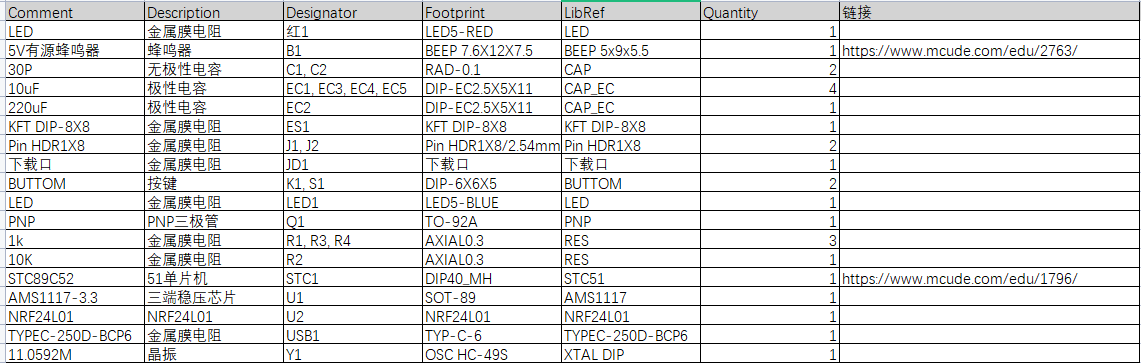

硬件清单：
主机：
从机：
