编号：

T1012405M

设计简介：

本设计是基于STM32的智能矿灯，主要实现以下功能：

1.可通过温湿度传感器检测矿井的环境温湿度
2.可通过甲烷浓度传感器检测当前矿井甲烷浓度
3.可通过按键设定温度、湿度、甲烷浓度阈值
4.温度、湿度、甲烷浓度超出阈值自动开启散热、除湿、通风
5.甲烷浓度超标报警且发送短信
6.具有一键报警功能
7.可通过WIFI模块连接云平台
8.检测到有人自动开灯

电源： 5V
传感器：温湿度度传感器（DHT11）、人体热释电传感器（D203S）、甲烷浓度传感器（MQ-4）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器、风扇
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、加热杀菌、清洁调节

题目扩展：智能空调系统、智能排风扇系统、空气质量监测系统

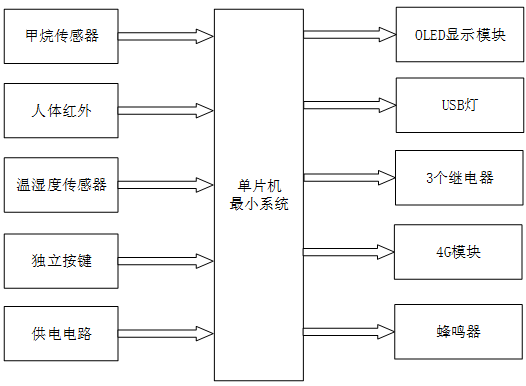

基于 STM32 的智能矿灯系统设计与实现

一、主控部分

二、输入部分

1. MQ-4 甲烷传感器模块：检测当前环境中的甲烷浓度
2. 人体红外传感器模块：检测是否有矿工在工作区域活动
3. 温湿度传感器模块：获取当前环境的温度与湿度值
4. 独立按键模块：用于切换界面、切换工作模式、触发一键报警、设置相关参数阈值及控制器件
5. 供电电路模块：为整个智能矿灯系统供电

三、输出部分

1. OLED 显示模块：显示检测到的甲烷浓度、温湿度等参数值，同时显示已设置的各项参数阈值
2. USB 灯模块：提供照明功能，满足矿工在井下的照明需求
3. 继电器模块（3 个）：分别控制散热设备、除湿设备与通风设备的启停
4. 4G 模块：当遇到危险情况（如甲烷浓度超限、矿工触发一键报警）时，自动发送报警短信至指定接收端
5. 蜂鸣器模块：当检测到的甲烷浓度大于设定阈值时，触发蜂鸣器报警，提醒矿工及时避险
