设计编号：T1012405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：

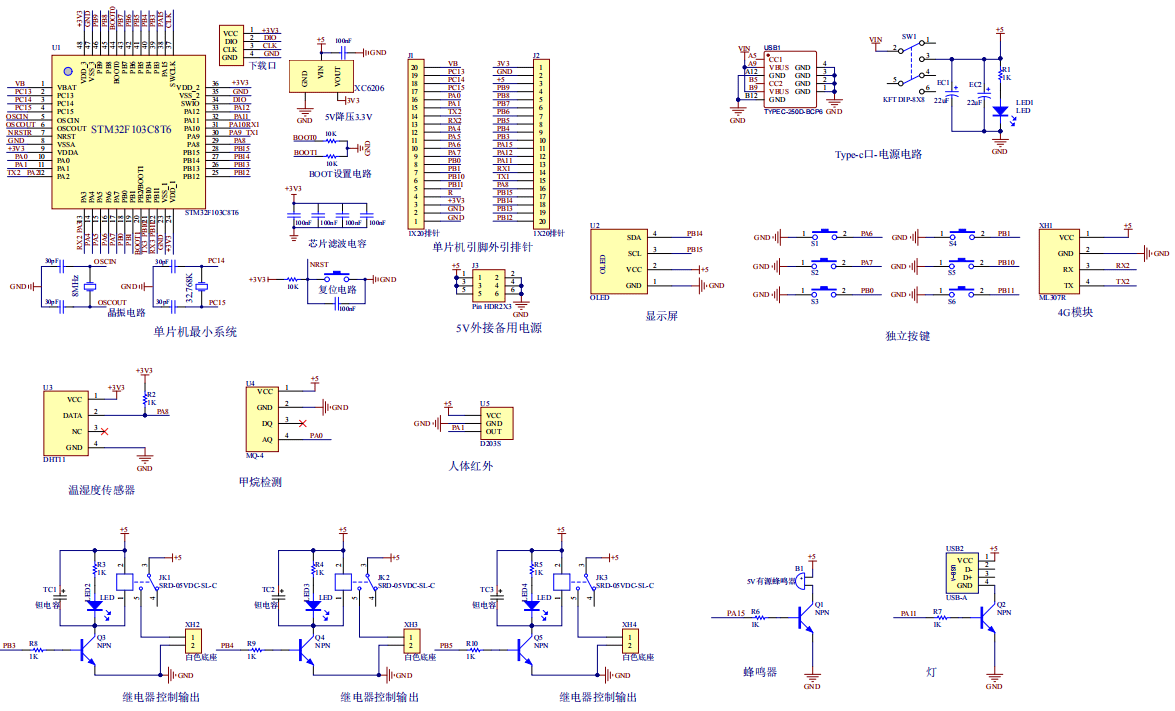

原理图：

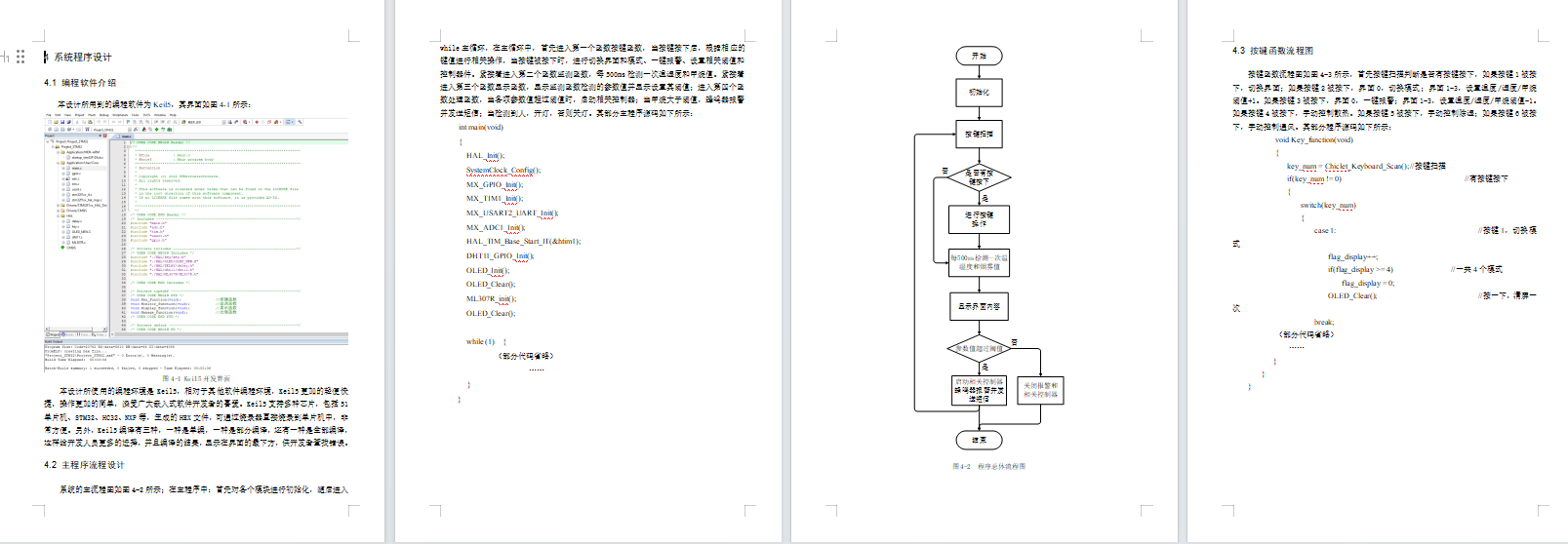

软件设计流程：
软件设计流程：

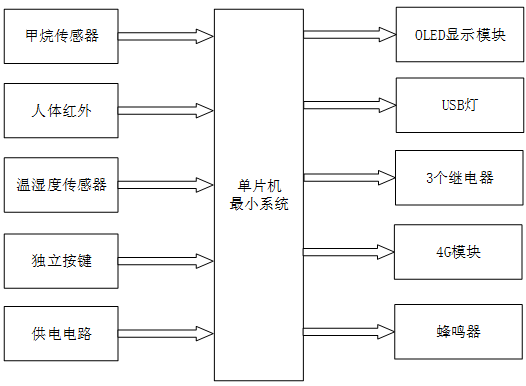

系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能矿灯的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是MQ-4甲烷传感器，检测当前甲烷浓度；第二部分是人体红外，用于检测是否有矿工在工作；第三部分是温湿度传感器，用于获取温湿度值；第四部分是独立按键，用于进行切换界面和模式、一键报警、设置相关阈值和控制器件；第五部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是OLED显示模块, 显示检测的参数值并显示设置其阈值；第二部分是USB灯，用于照明；第三部分是3个继电器，分别控制散热，除湿和通风；第四部分是4G模块，当遇到危险时，发送报警短信；最后是蜂鸣器，当甲烷大于阈值，蜂鸣器报警。
硬件清单：
