设计编号：T1262405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

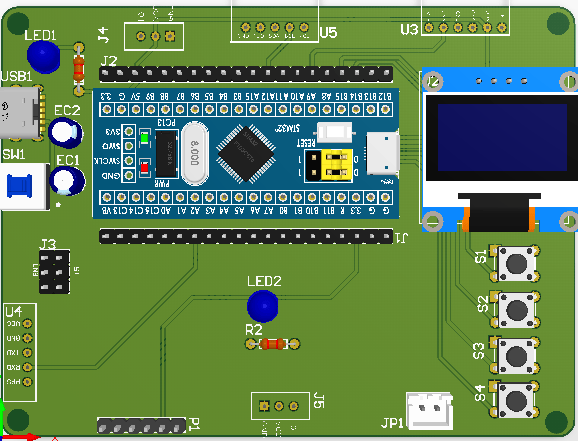

效果图：

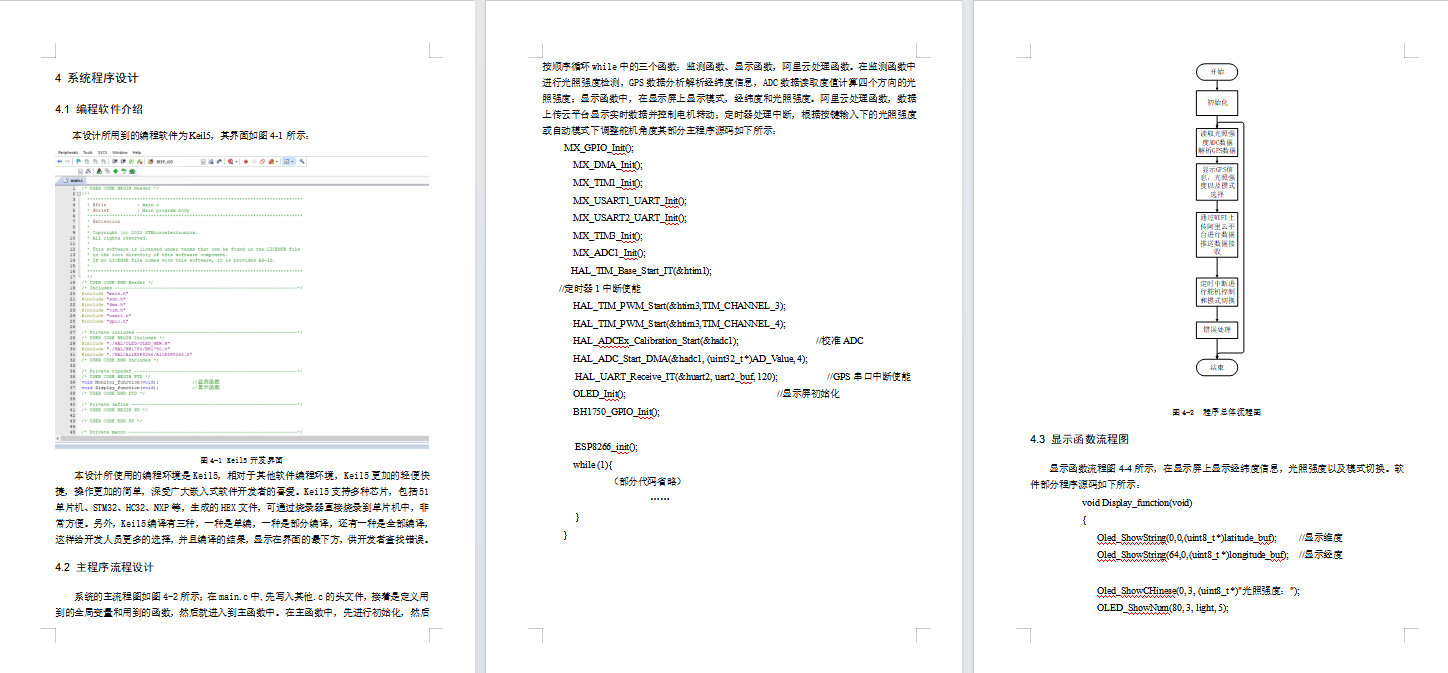

总体资料：
总体资料：

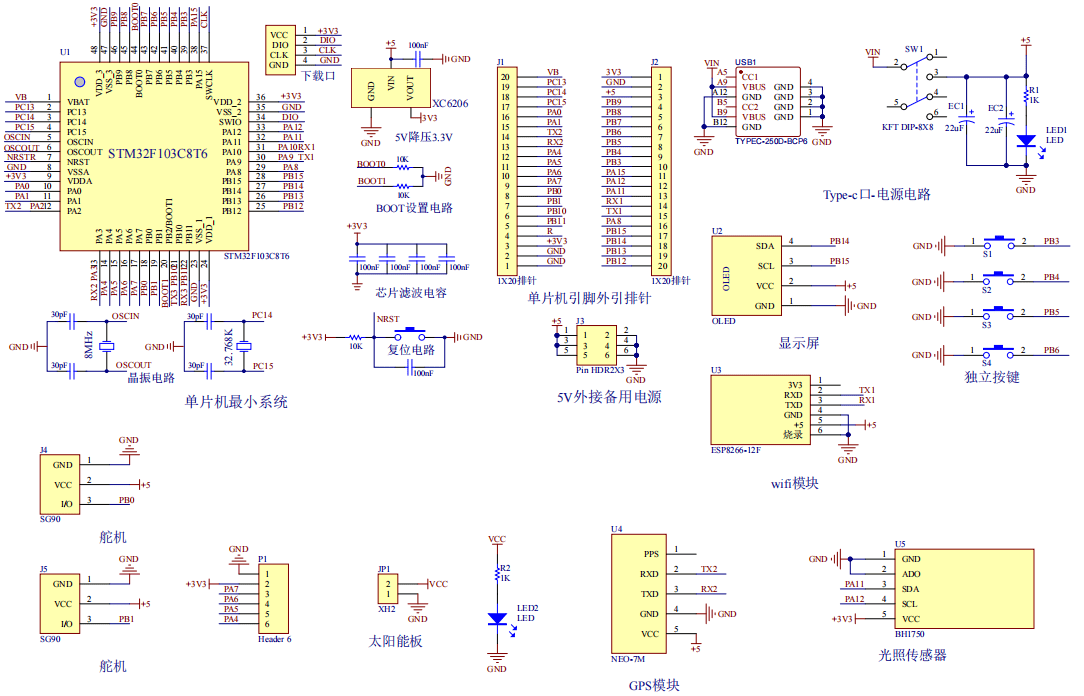

原理图：

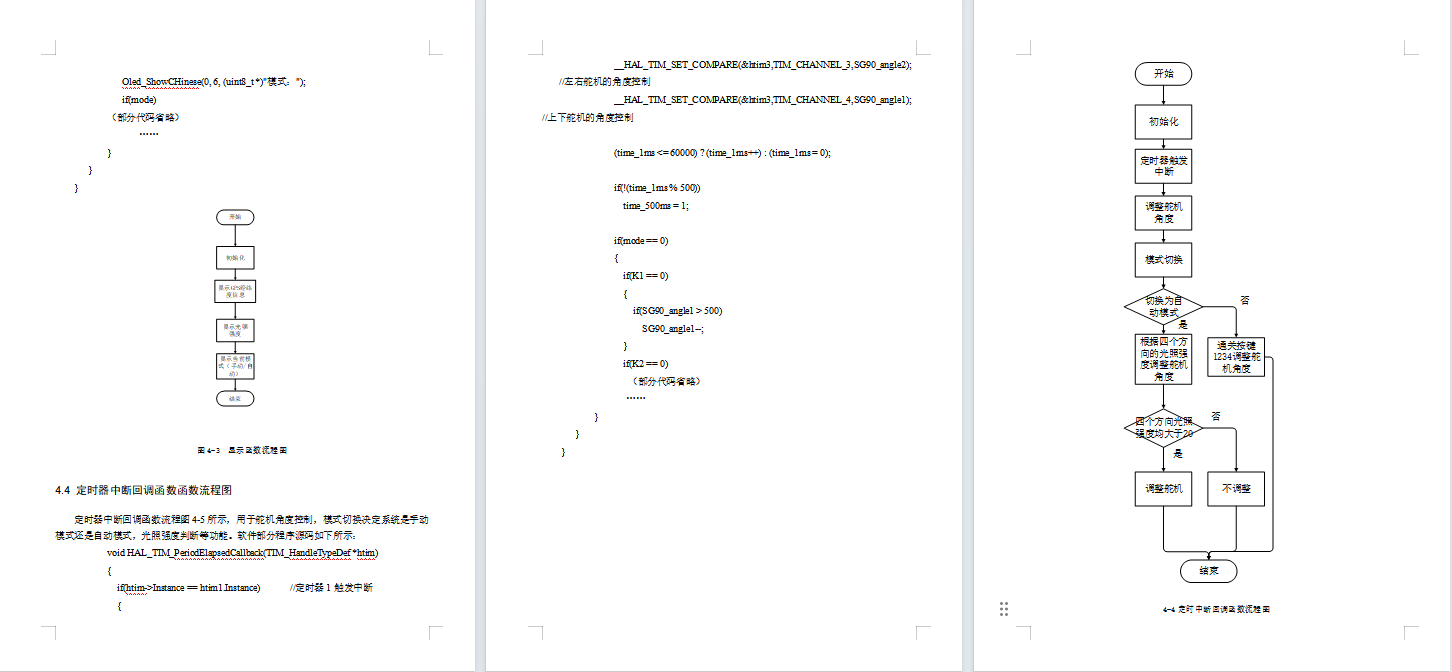

软件设计流程：

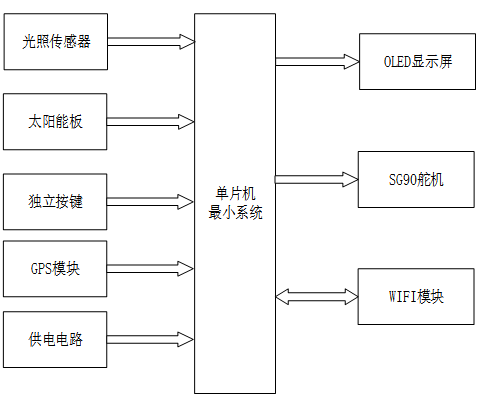

系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的智能露营伞的系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是光照传感器模块，检测光照强度；第二部分是太阳能板，提供电力支持；第三部分是独立按键，用于控制舵机转动；第四部分是GPS模块，定位伞的位置防止丢失；第五部分是供电电路，给整个系统供电；第五部分是电池，用于充电。输出由三部分组成，第一部分是OLED显示屏，显示实时数据；第二部分是SG90舵机，调整太阳能板角度；最后一部分是WIFI模块可连接手机，实时显示数据，并可以控制舵机转动。

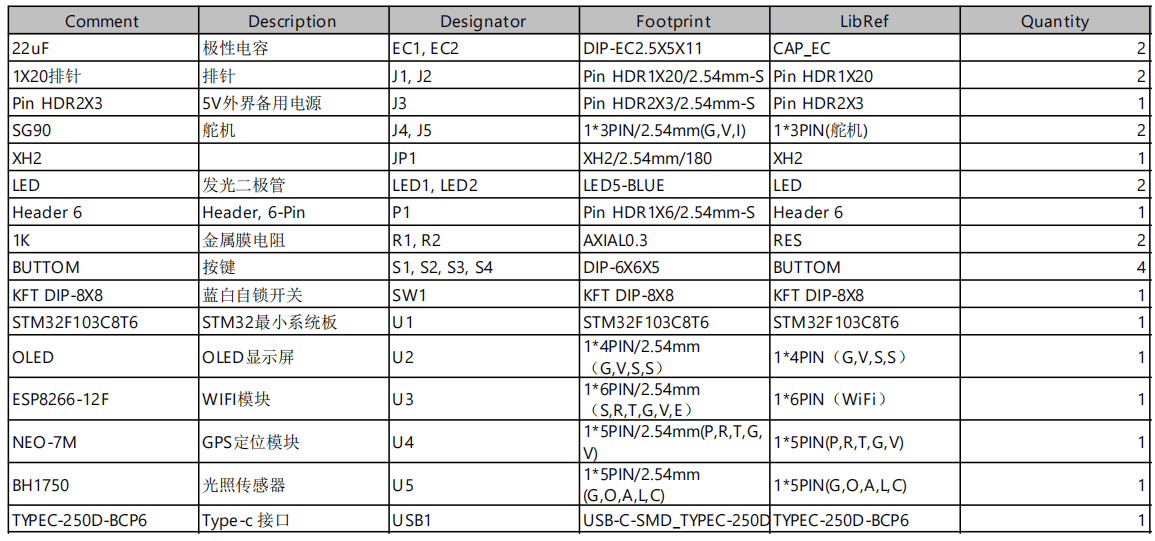

硬件清单：
