编号：

T1472405M

设计简介：

本设计是基于STM32的基于NB-IoT的城市环境监测系统，主要实现以下功能：

1:系统检测光照强度，空气温湿度，土壤湿度，二氧化碳浓度，通过OLED 屏显示。
2:系统设置温度阈值、二氧化碳阈值，空气温度与二氧化碳浓度阈值超标开启风扇降温通风，土壤湿度过低开启水泵浇水。
3:系统设置光照强度阀值，低于阈值开启补光灯。
4:系统温度、湿度、二氧化碳、土壤湿度阀值超标蜂鸣器报警提示。
5:系统通过 NB-IoT模块将检测的数据发送到云端，手机 APP 读取服务器的数据进行展示。

电源： 5V
传感器：温湿度传感器（DHT11）、光敏电阻（5528）、土壤湿度传感器（soil humi sensor）、二氧化碳传感器（KQ2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：N-Mos
人机交互：独立按键
通信模块：NB模块（BC26）

标签：STM32、OLED12864、DHT11、5528、soil humi sensor、KQ2801、N-Mos、独立按键、BC26

题目扩展：智能空调系统、智能排风扇系统

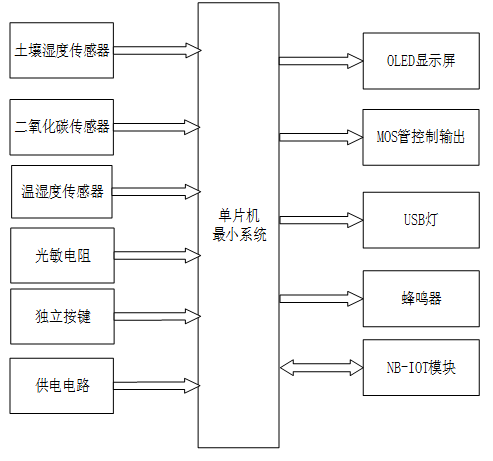

1. 基于 NB-IOT 的城市环境监测系统设计与实现

   一、主控部分

   核心：STM32F103 单片机
2. 功能：获取输入部分数据、进行内部处理、控制输出部分运行

   二、输入部分

   1. 土壤湿度传感器：监测土壤湿度
   2. 二氧化碳传感器：获取环境中二氧化碳浓度
   3. 温湿度传感器：获取环境温湿度值
   4. 光敏电阻：获取环境光照强度
   5. 独立按键：切换界面、设置参数阈值
   6. 供电电路：为整个城市环境监测系统供电

   三、输出部分

   1. OLED 显示模块：显示土壤湿度、光照强度、空气温湿度、二氧化碳浓度及参数阈值设置界面
   2. MOS 管控制模块：实现系统相关设备的控制输出
   3. USB 灯模块：当环境光照强度不足时，自动开灯补光
   4. 蜂鸣器报警模块：当监测到的环境参数超过设定阈值时，触发蜂鸣器报警提醒
   5. NB-IOT 模块：将监测到的环境数据发送至云端，供手机 APP 读取并展示
