设计编号：T1472405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

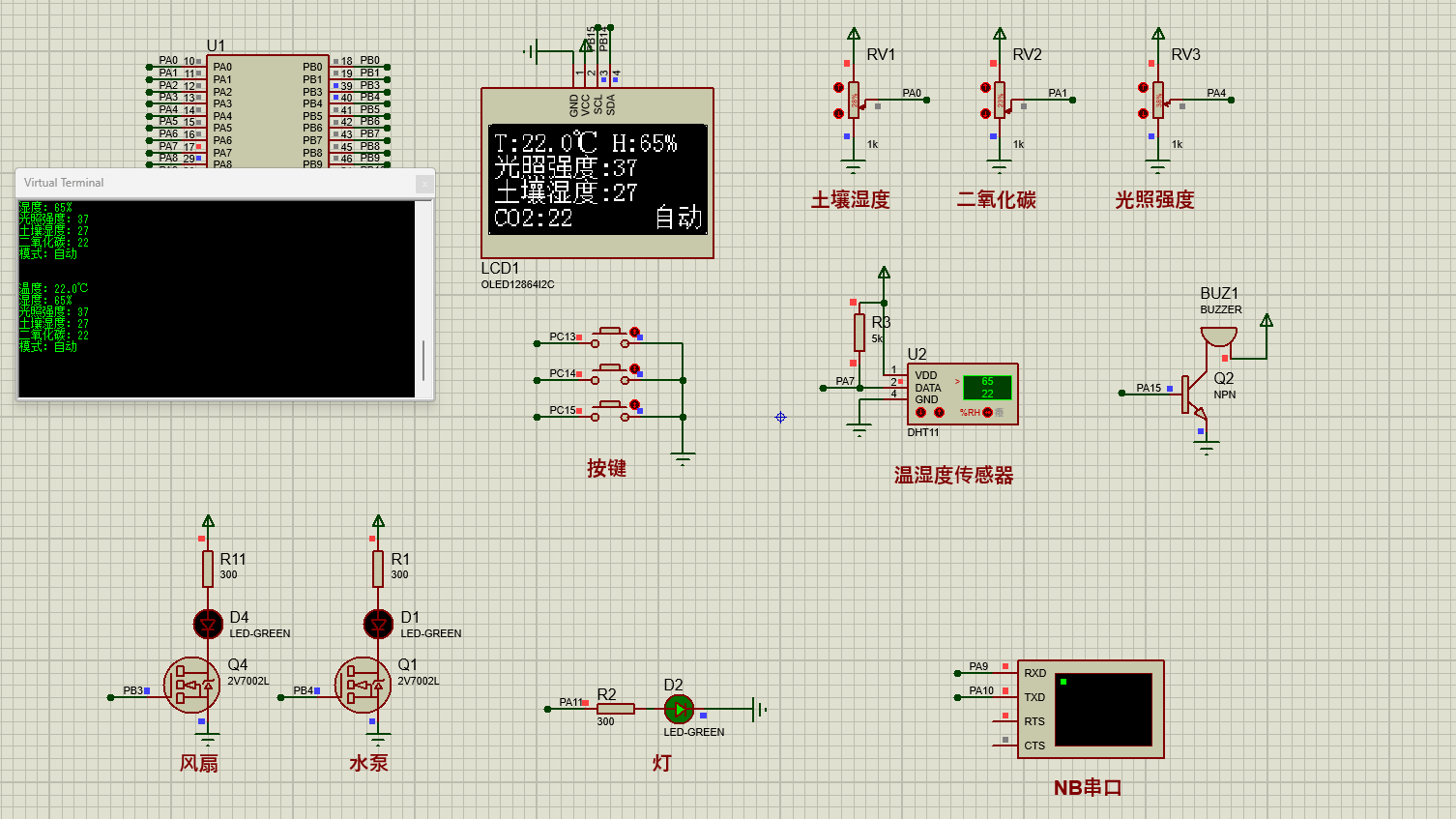

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

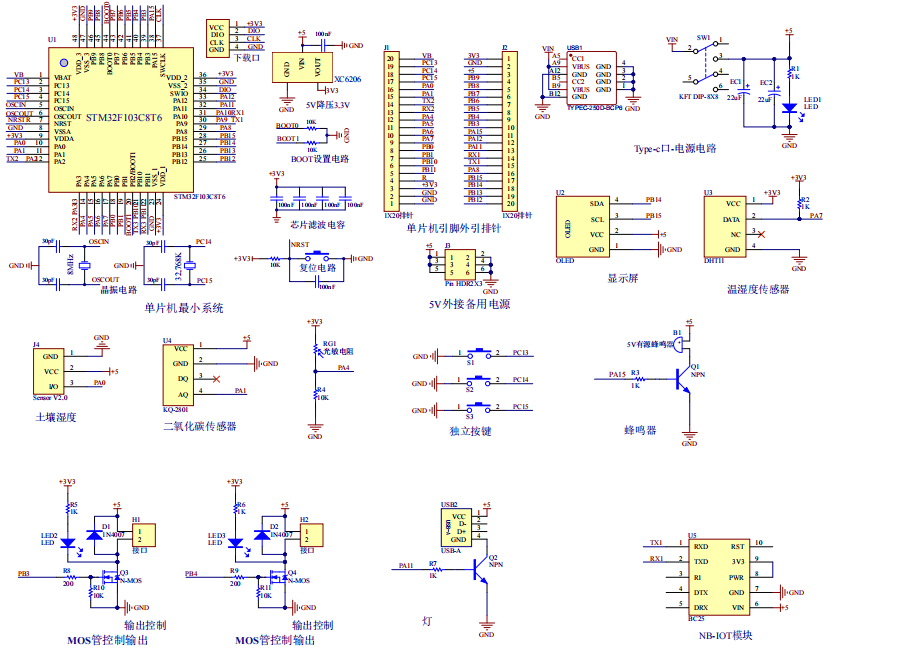

原理图：

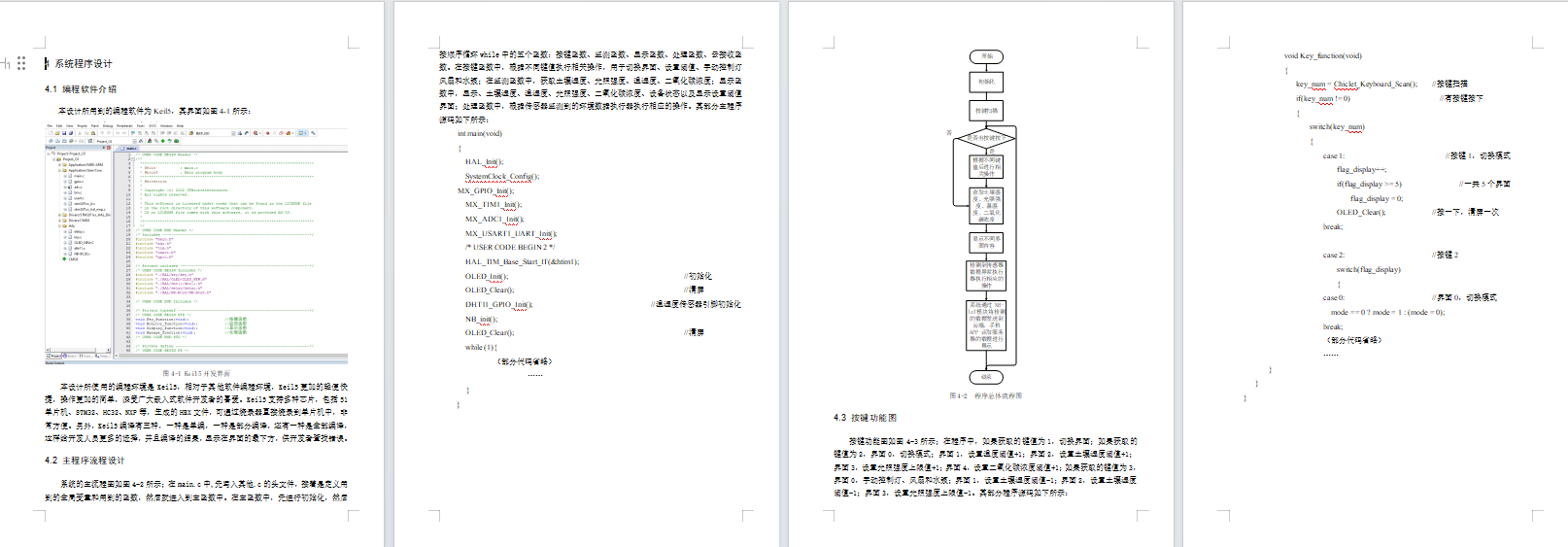

软件设计流程：

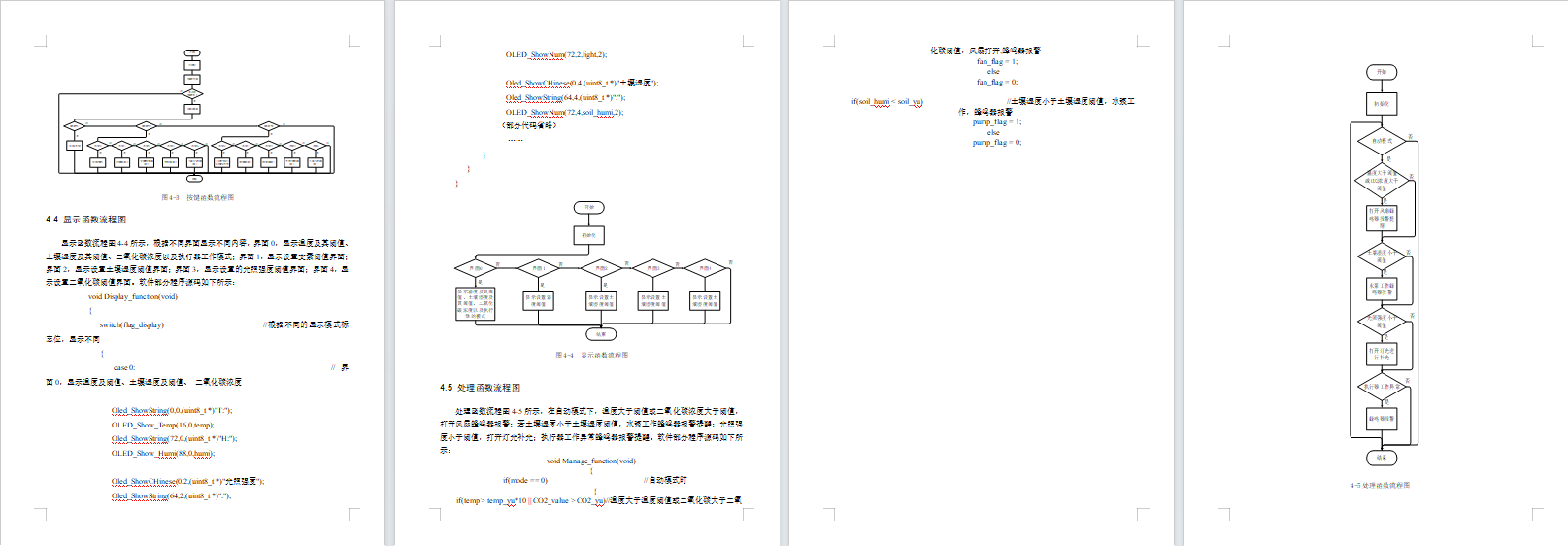

软件设计流程：

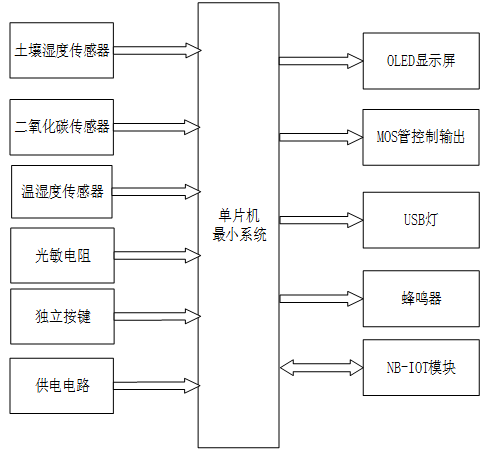

系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于NB-IOT的城市环境监测系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是土壤湿度传感器，监测土壤湿度；第二部分是二氧化碳传感器，获取二氧化碳浓度；第三部分是温湿度传感器，用来获取温湿度值；第四部分是光敏电阻，用来获取光照强度；第五部分是独立按键，用于切换界面、设置阈值等；第六部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示土壤湿度、光照强度、空气温湿度、二氧化碳浓度、显示设置阈值界面等；第二部分是MOS管控制输出；第三部分是USB灯，光照强度不够，开灯补光；第四部分是蜂鸣器，环境参数超过阈值，蜂鸣器报警提醒；第五部分是NB-IOT模块，将监测到的数据发送到云端，手机APP读取服务器的数据进行展示。

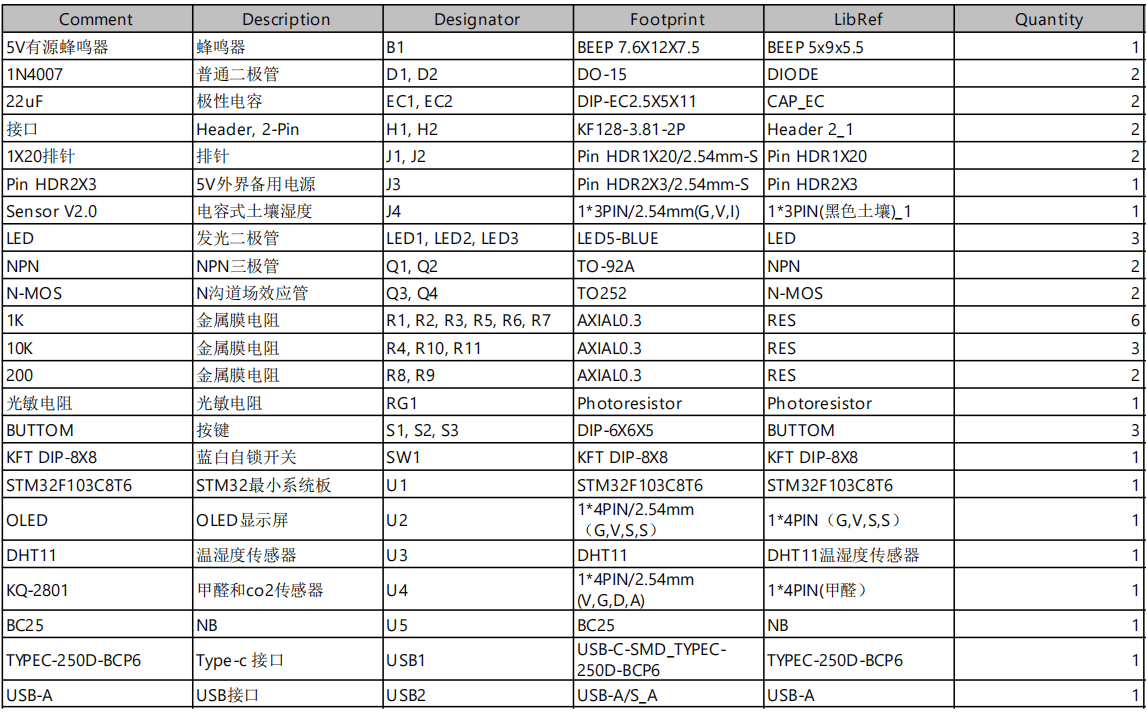

硬件清单：
