设计编号：T1652405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

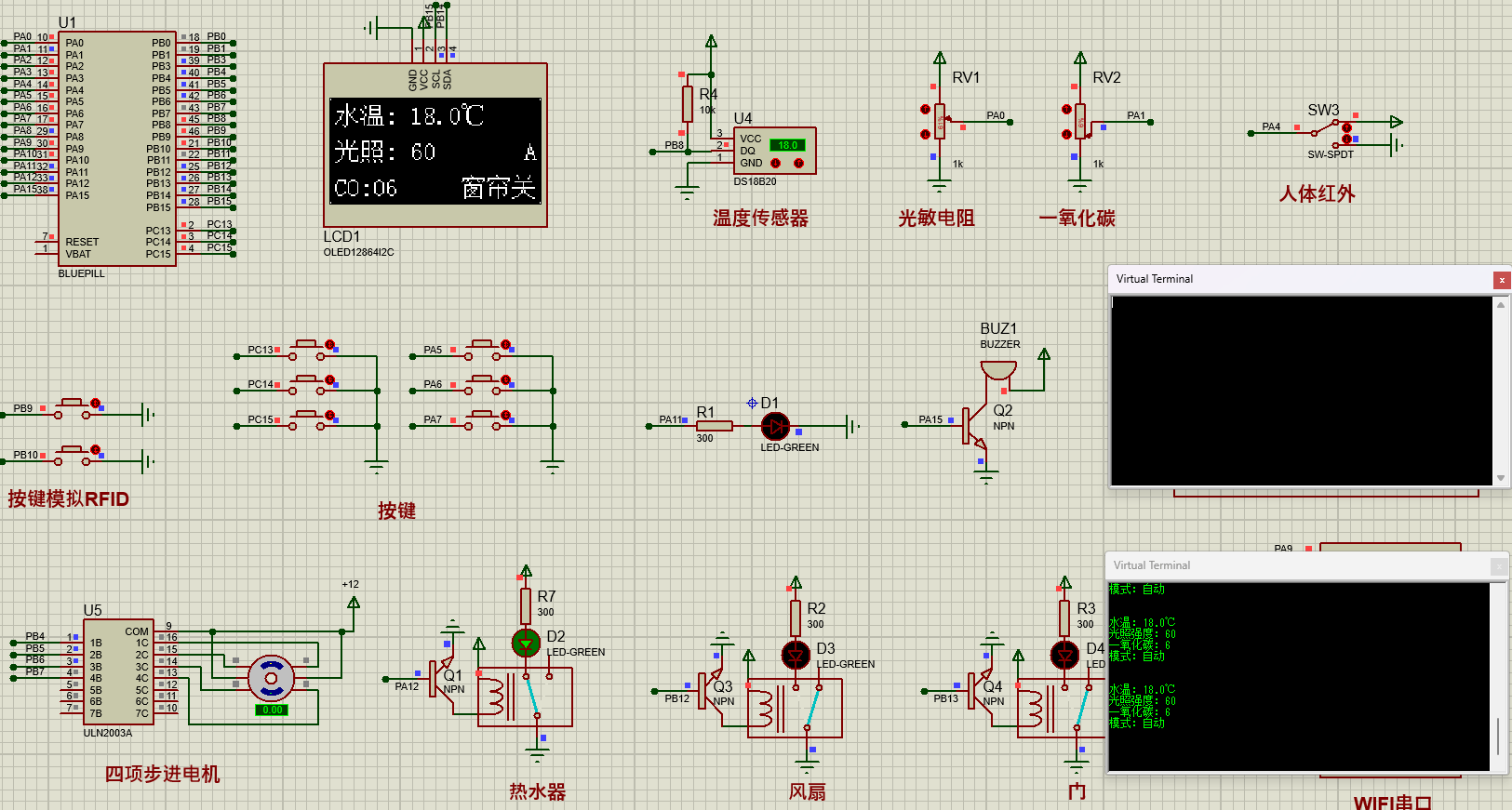

仿真视频演示：
软件安装：

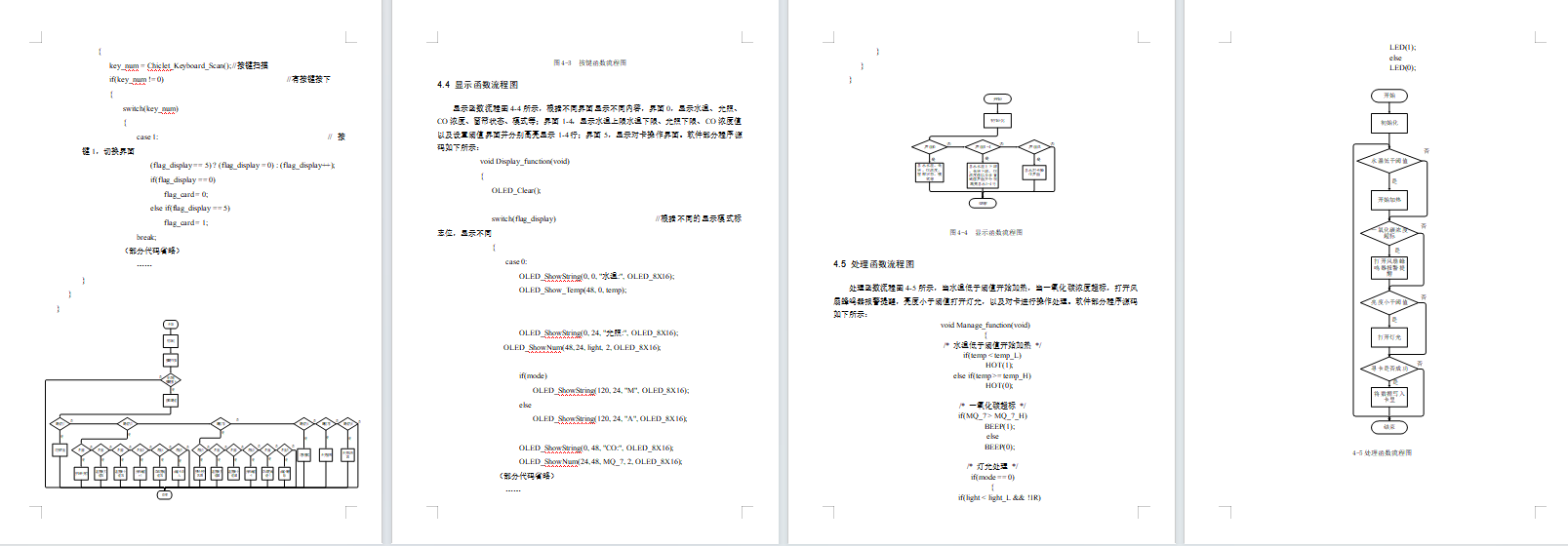

资料预览
效果图：
总体资料：
总体资料：

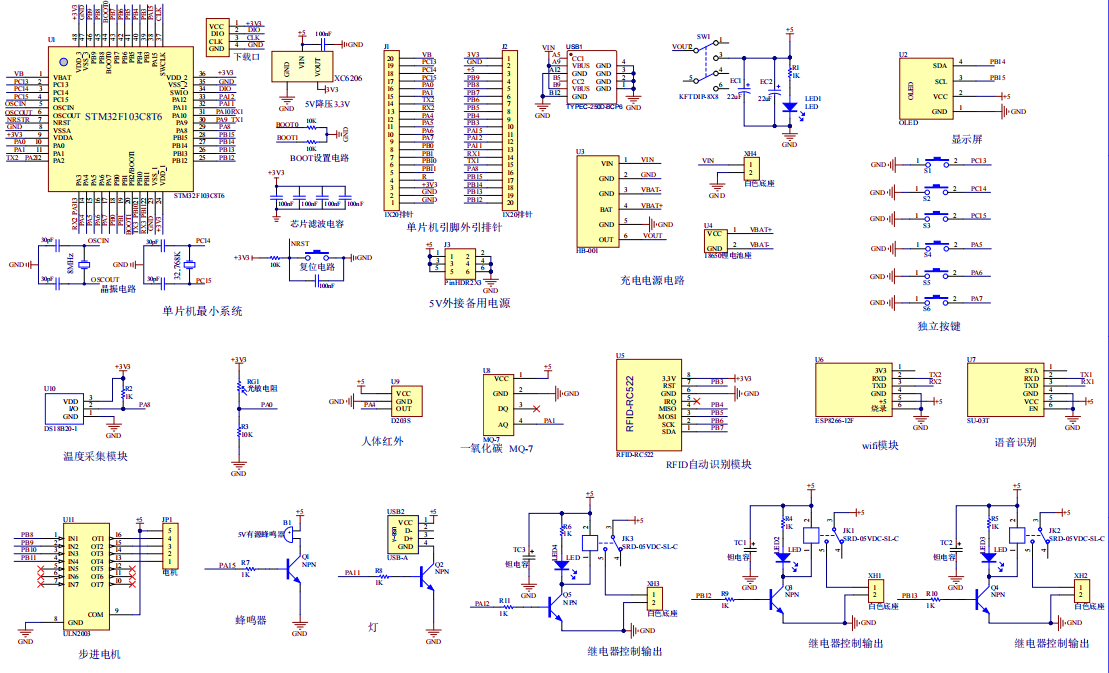

原理图：

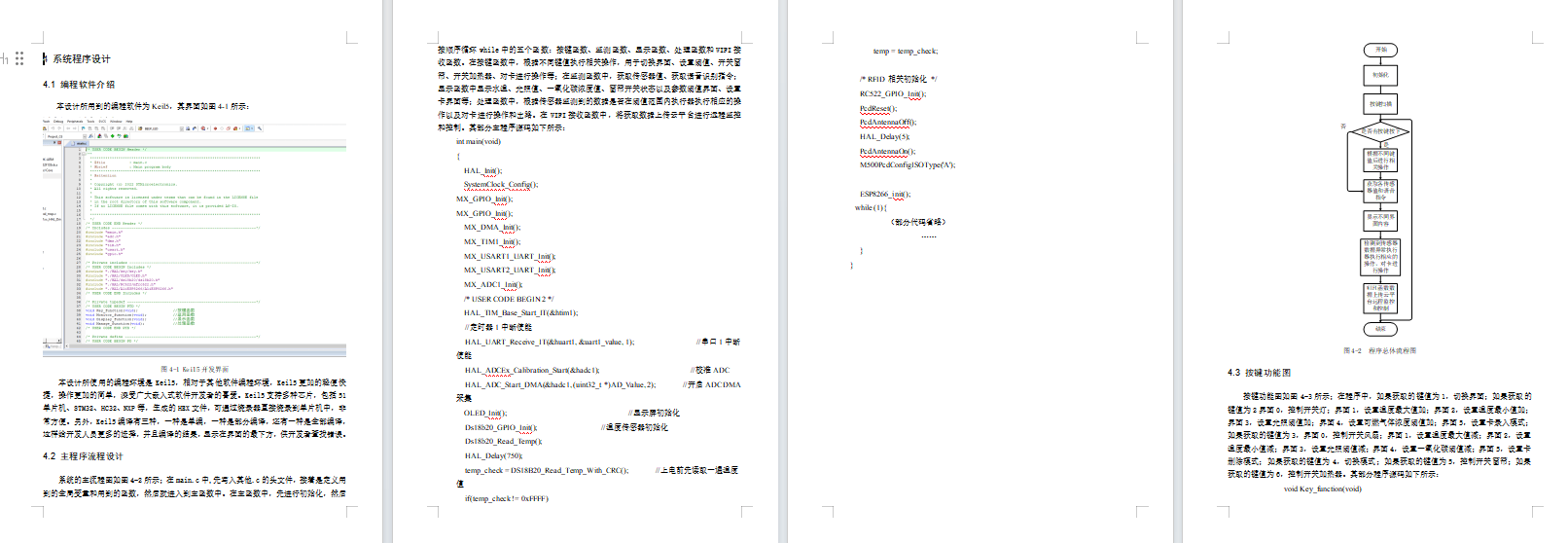

软件设计流程：

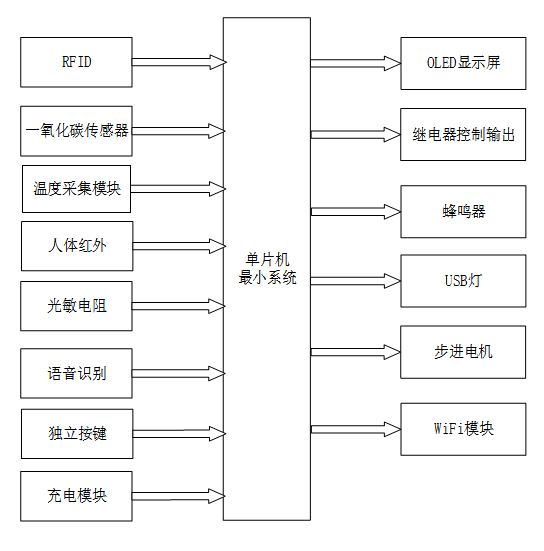

系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成是基于STM32的智能民宿控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是RFID，实现对门禁的控制，只有符合要求的卡才能进入民宿；第二部分是一氧化碳传感器，获取一氧化碳浓度；第三部分是温度传感器，用来获取温度值；第四部分是人体红外，监测是否有人；第五部分是光敏电阻，监测光照强度；第六部分是语音识别，获取语音指令对设备进行控制；第七部分是独立按键，用于切换界面、设置阈值等；第八部分是充电模块，光伏加电池的组合方式进行供电；输出由六部分组成，第一部分是OLED显示屏，显示环境参数、电量、是否有人以及设置阈值界面等；第二部分是继电器控制输出，控制灯光、风扇、窗帘工作；第三部分是蜂鸣器温度异常，可燃气体浓度超标等情况，蜂鸣器报警提醒；第四部分是USB灯，照明；第五部分是步进电机控制；第六部分是WIFI模块，数据上传云平台远程操控及控制。
硬件清单：
