编号：

T1672405M

设计简介：

本设计是基于STM32的自行车智能车锁，主要实现以下功能：

1.通过18650锂电池供电，可对电池进行充电
2.可通过姿态传感器检测自行车是否倾倒，倾倒报警
3.通过继电器开关表示开锁关锁
4.可通过GPS模块获取定位
5.通过WIFI模块连接云平台，远程查看定位以及开关锁

电源： 充放电模块升压至5V（HB001）
传感器：姿态传感器（MPU6050）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、继电器
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、HB001、MPU6050、有源蜂鸣器、继电器、ESP8266-12F

题目扩展：智能停车场地锁、智能门锁、智能门禁系统

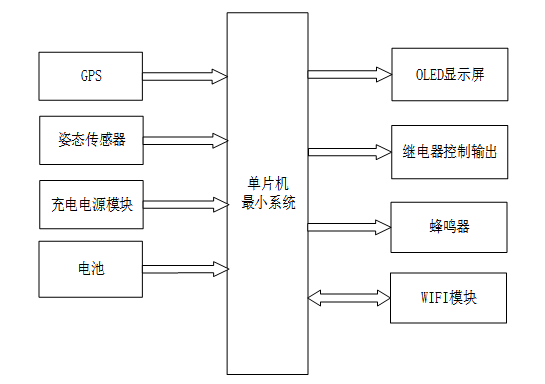

1. 基于单片机的自行车智能车锁设计

   一、主控部分

   核心：STM32F103 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. GPS 模块：获取自行车当前定位信息
   2. 姿态传感器：检测自行车是否倾倒
   3. 充电电源模块：为整个系统充电供电
   4. 电池模块：作为系统供电储备，配合充电电源模块实现持续供电

   三、输出部分

   1. OLED 显示模块：显示自行车的位置、姿态及开锁状态
   2. 继电器控制模块：实现自行车智能车锁的开锁与关锁控制
   3. 蜂鸣器报警模块：监测到自行车倾倒时，触发蜂鸣器报警提醒
   4. WIFI 模块：连接云平台，支持远程查看自行车定位及远程控制开锁、关锁
