设计编号：T2462402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

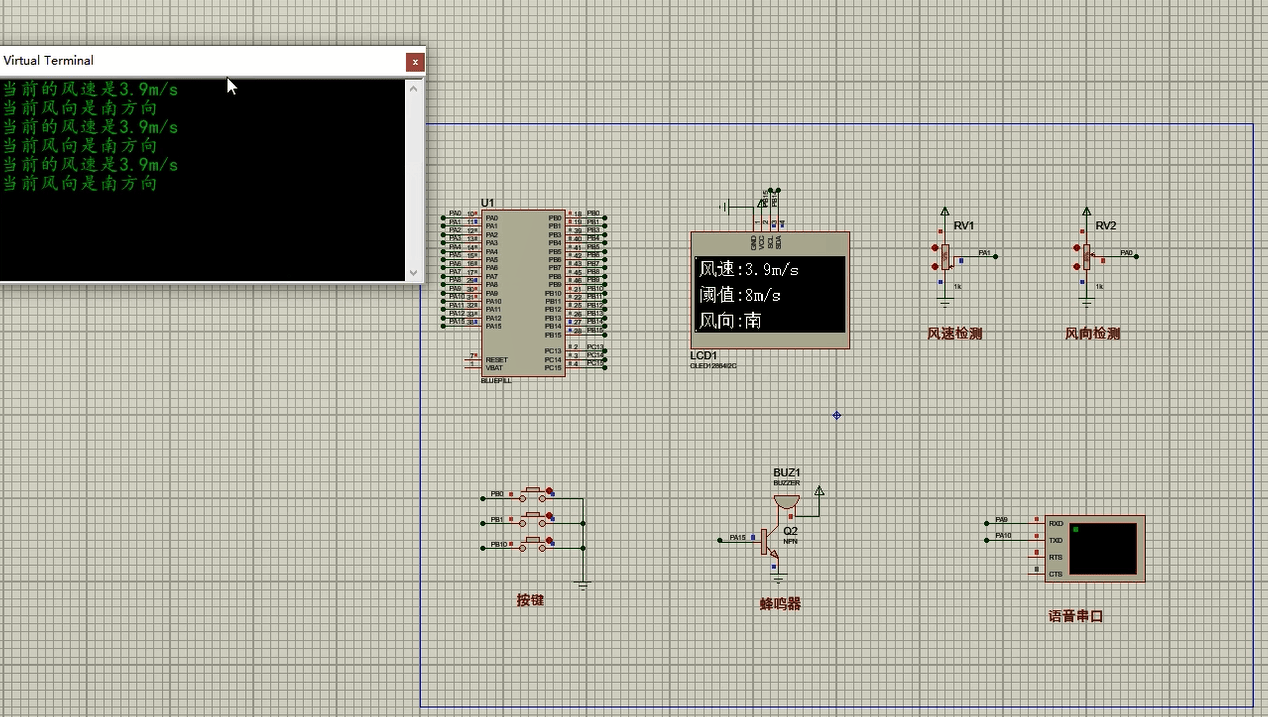

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
总体资料：

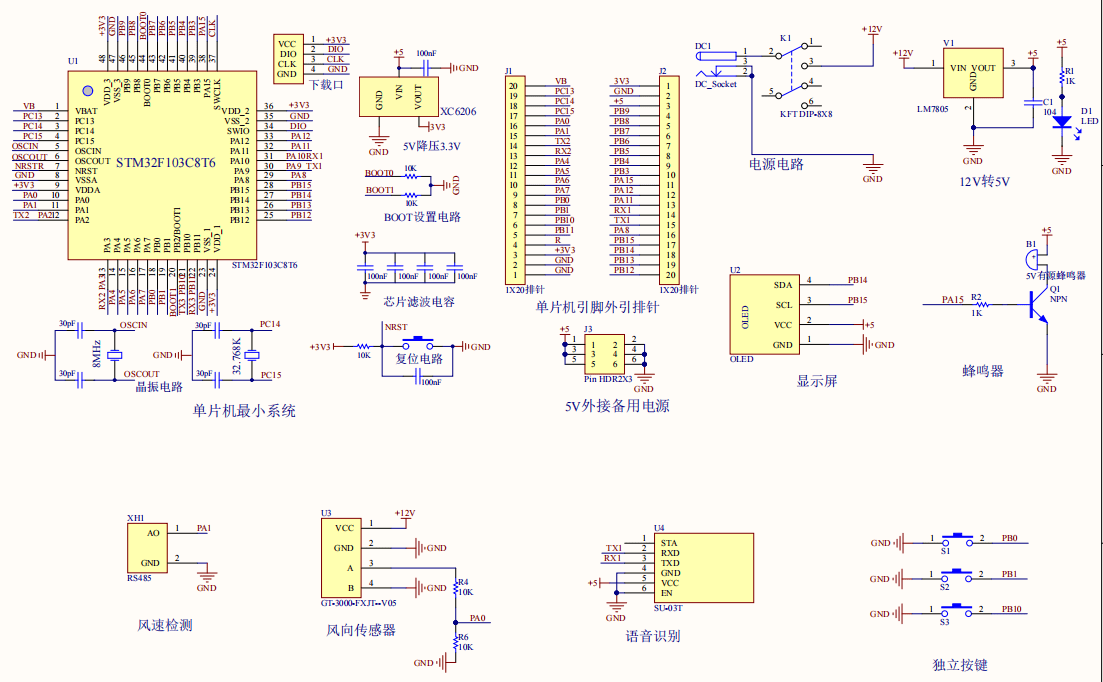

原理图：

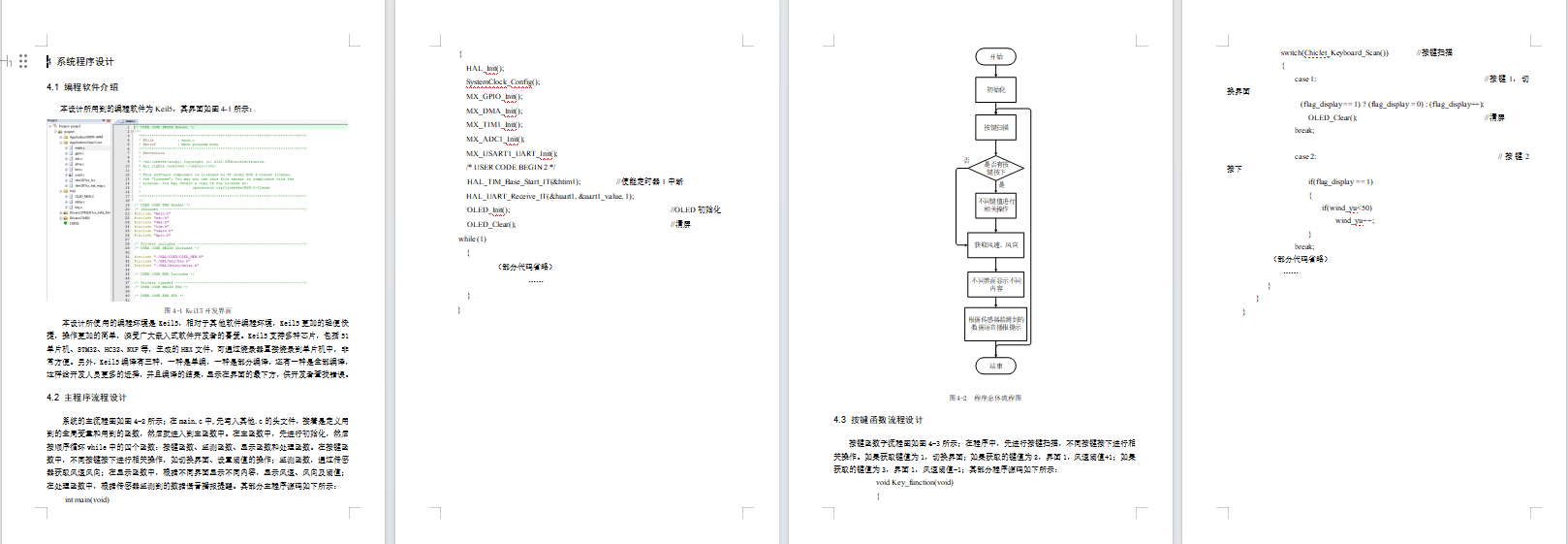

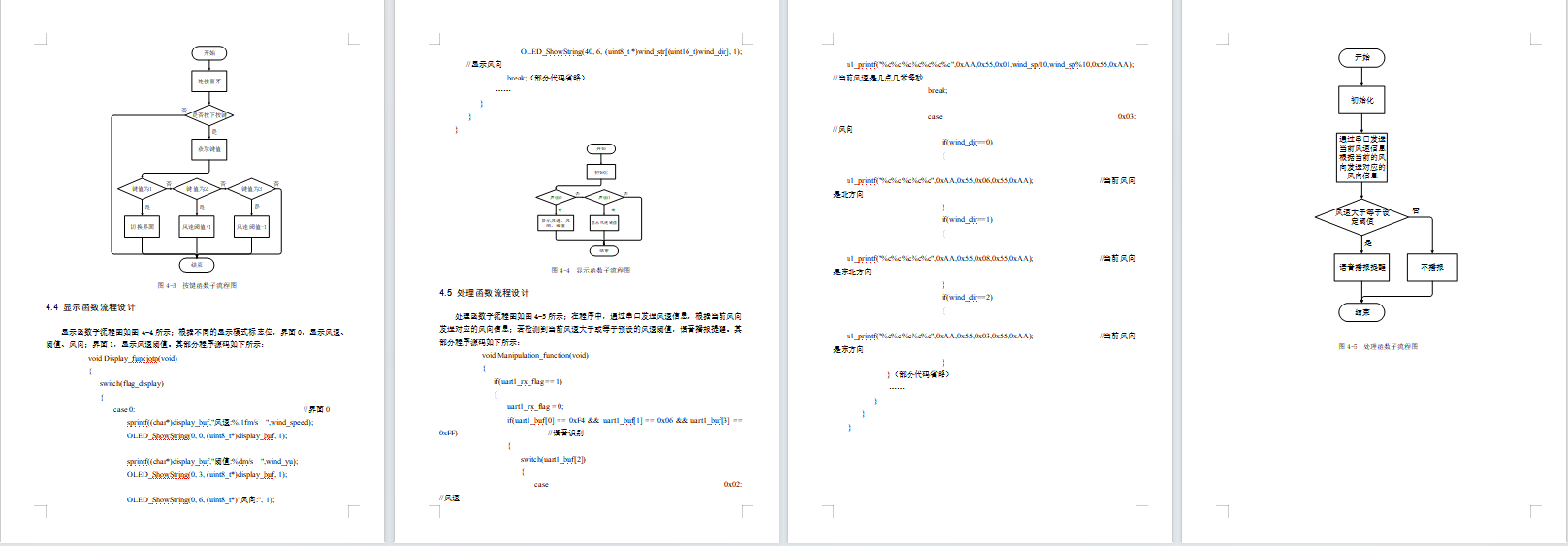

软件设计流程：

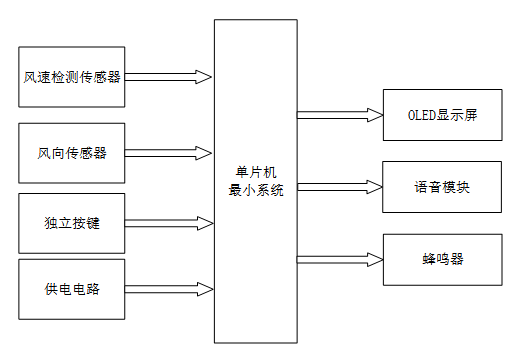

软件设计流程：系统框图：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成单片机的风速测量仪的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是风速检测传感器，检测风速；第二部分是风向传感器，检测风向；第三部分是独立按键，用于切换界面、设置阈值的操作。第四部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示风速、风向设置阈值界面；第二部分是语音模块，语音播报风速大小以及语音提示；第三部分是蜂鸣器，风速超过阈值蜂鸣器报警提醒；

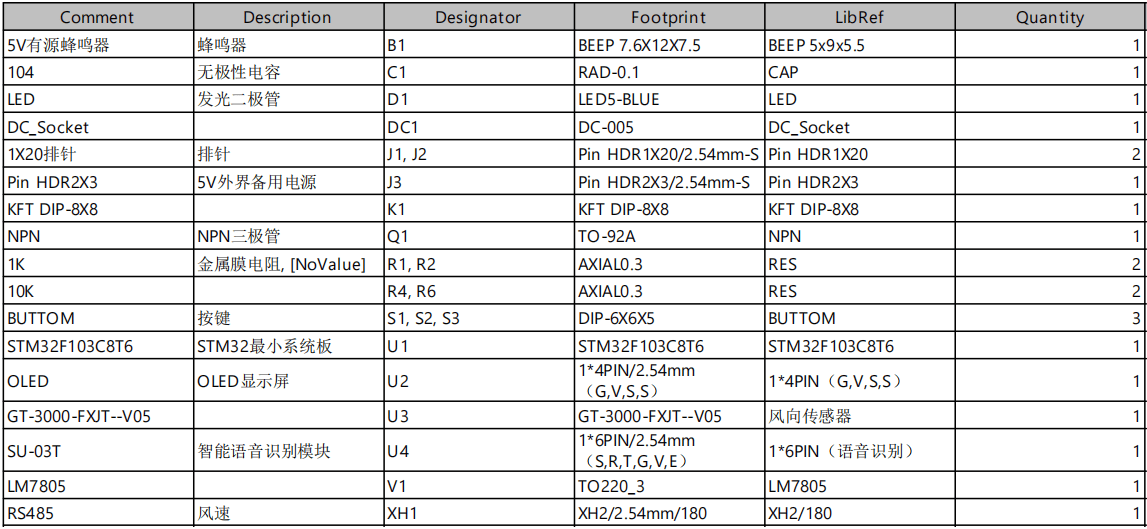

硬件清单：
