编号：

T2462402M

设计简介：

本设计是基于单片机的风速测量仪，主要实现以下功能：

通过风速传感器检测风速，通过风向传感器检测风向
可以通过按键设置风速阈值，当风速超过阈值会进行语音提醒
可以通过OLED显示当前的风速和风向
可以通过语音模块播报当前风速和风向

电源： 12V
传感器：风速传感器，风向传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，语音模块

标签：STM32、OLED12864、三杯式风速传感器、风向传感器，SU-03T

题目扩展：基于单片机的气象检测系统，基于单片机的风速报警系统

基于 STM32 的风速测量仪设计与实现

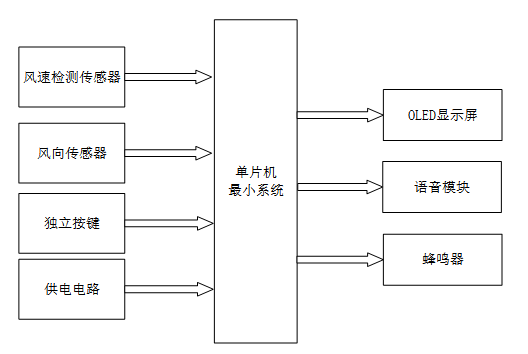

一、主控部分

二、输入部分

1. 风速检测传感器模块：检测环境风速
2. 风向传感器模块：检测环境风向
3. 独立按键：用于切换界面、设置参数阈值
4. 供电电路：为整个风速测量仪系统供电

三、输出部分

1. OLED 显示模块：显示风速、风向及参数阈值设置界面
2. 语音模块：语音播报当前风速大小及相关语音提示
3. 蜂鸣器报警模块：当检测到风速超过设定阈值时，触发蜂鸣器报警提醒
