编号：

T2622405M

设计简介：

本设计是基于STM32的交互式护理床，主要实现以下功能：

1.可通过心率血氧模块监测当前的心率血氧
2.可通过电机转动调节床板角度
3.可语音、按键控制床板角度
4.可通过4G模块连接云平台
5.手机远程查看病人心率、血氧、对病人进行性拍照查看、远程控制床板角度
6.心率血氧不在阈值蜂鸣器报警并且发送短信给指定号码

电源： 5V
传感器：心率血氧传感器（mx30102）、摄像头模块（ESP32-Cam）、语音识别模块（SU-03T）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、舵机（SG90）、
人机交互：独立按键
通信模块：4G模块（ML307R）

标签：STM32、OLED12864、mx30102、ESP32-Cam、SU-03T、有源蜂鸣器、独立按键、SG90、ML307R

题目扩展：辅助病床智慧监护系统、无线病床呼叫系统

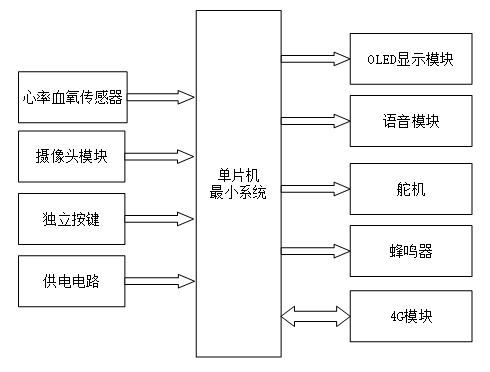

基于 STM32 的交互式护理床系统设计与实现

一、主控部分

二、输入部分

1. 心率血氧传感器模块：监测病人的心率与血氧数据
2. 摄像头模块：对病人实时情况进行监控
3. 独立按键：用于切换界面、设置参数阈值、控制床板角度
4. 供电电路：为整个交互式护理床系统供电

三、输出部分

1. OLED 显示模块：显示病人心率血氧值、病床当前角度及参数阈值设置界面
2. 语音模块：通过接收语音指令，对系统执行器进行控制
3. 舵机模块：模拟实现病床床板角度的调整
4. 蜂鸣器报警模块：当病人心率或血氧不在设定阈值范围内时，触发蜂鸣器报警提醒
5. 4G 模块：将监测数据上传至云平台，并发送提醒短信至关联手机
