设计编号：T2622405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

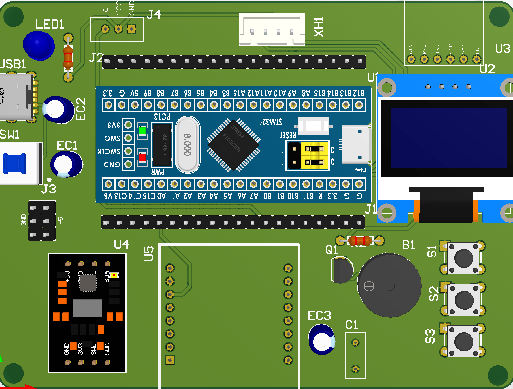

效果图：
总体资料：
总体资料：

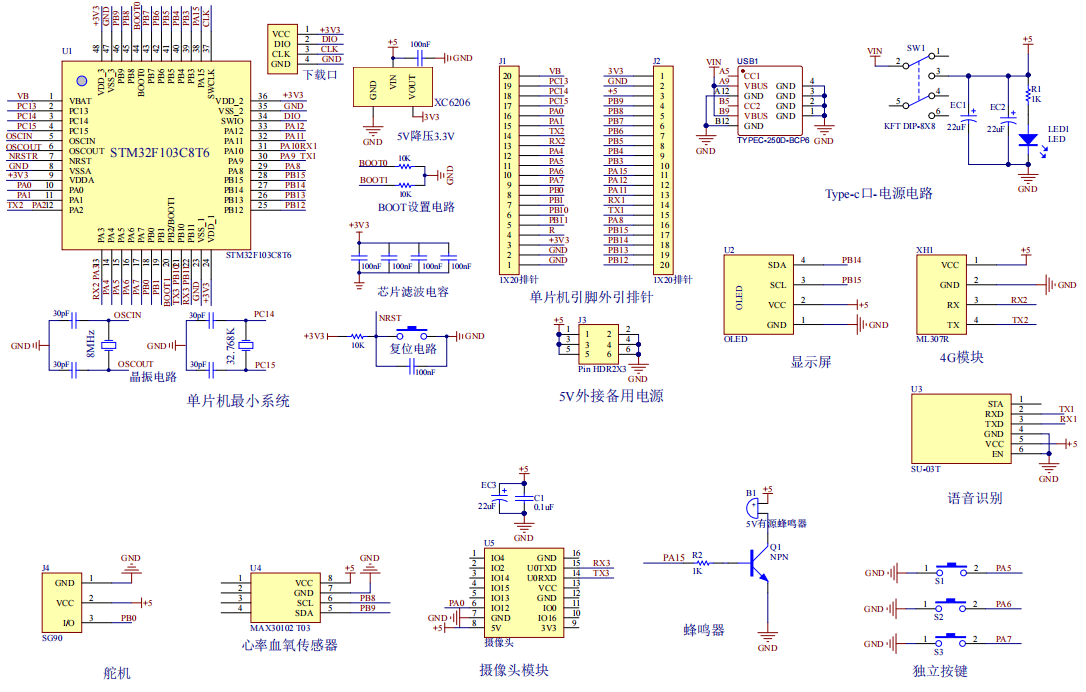

原理图：

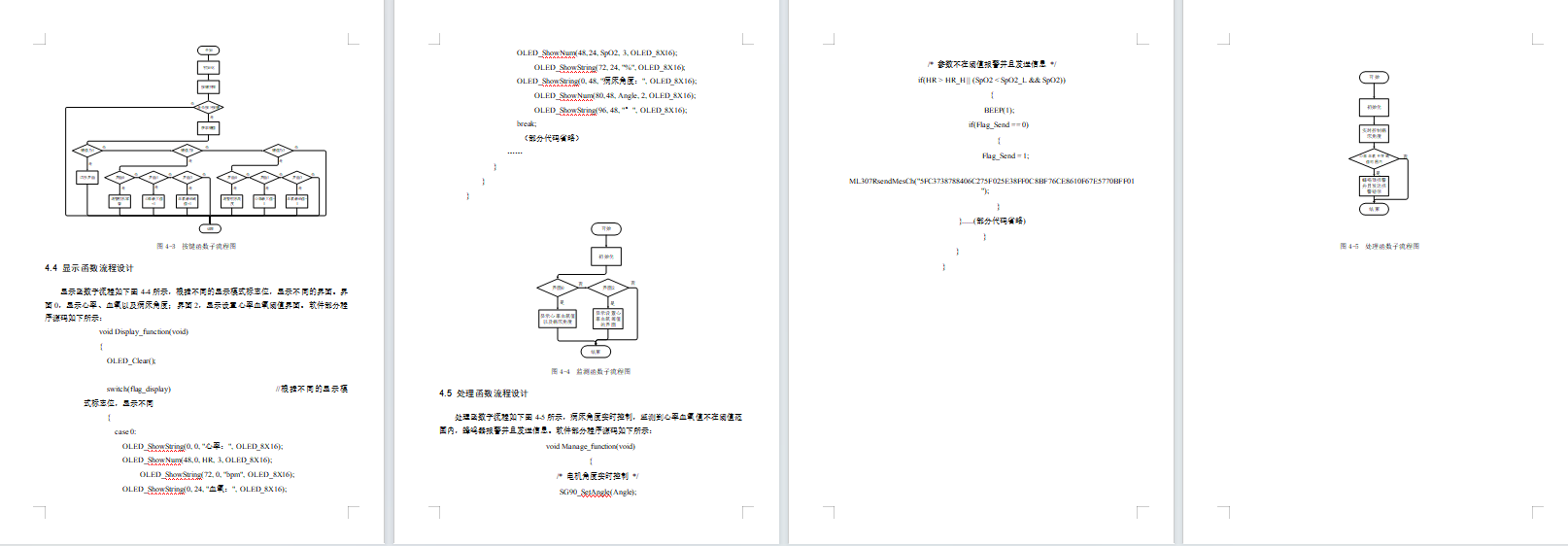

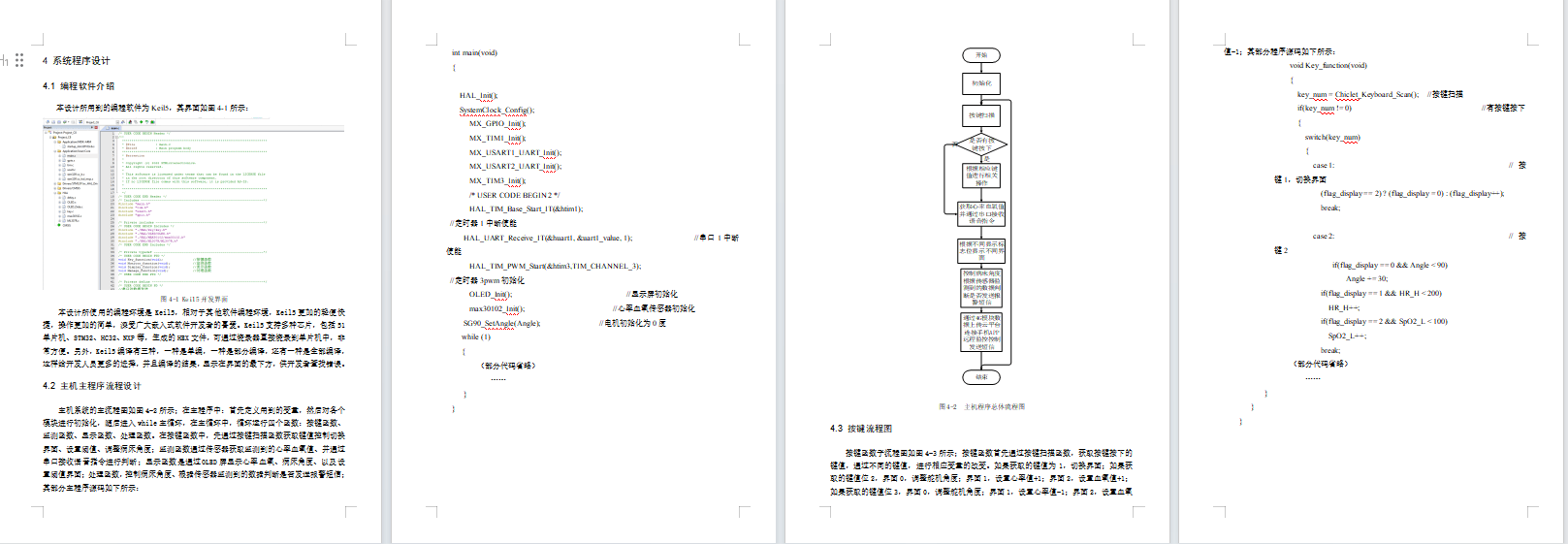

软件设计流程：
软件设计流程：系统框图：

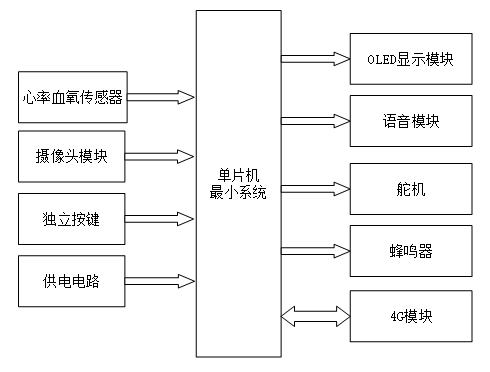

系统框图：
本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成的基于stm32的交互式护理床系统设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机的输入由四部分部分组成，第一部分是心率血氧传感器，监测心率血氧；第二部分是摄像头模块，对病人情况进行监控；第三部分是独立按键，切换界面、设置阈值、控制床板角度等；第四部分是供电电路，给整个系统供电。输出由两部分组成，第一部分是OLED显示模块, 显示显示心率血氧值、病床角度以及设置阈值界面；第二部分是语音模块，通过唇口接收语音指令对执行器进行控制；第三部分时舵机，模拟调整病床角度；第四部分是蜂鸣器，心率血氧不在阈值范围内蜂鸣器报警提醒；第五部分是4G模块，数据上传云平台发送短信至手机。

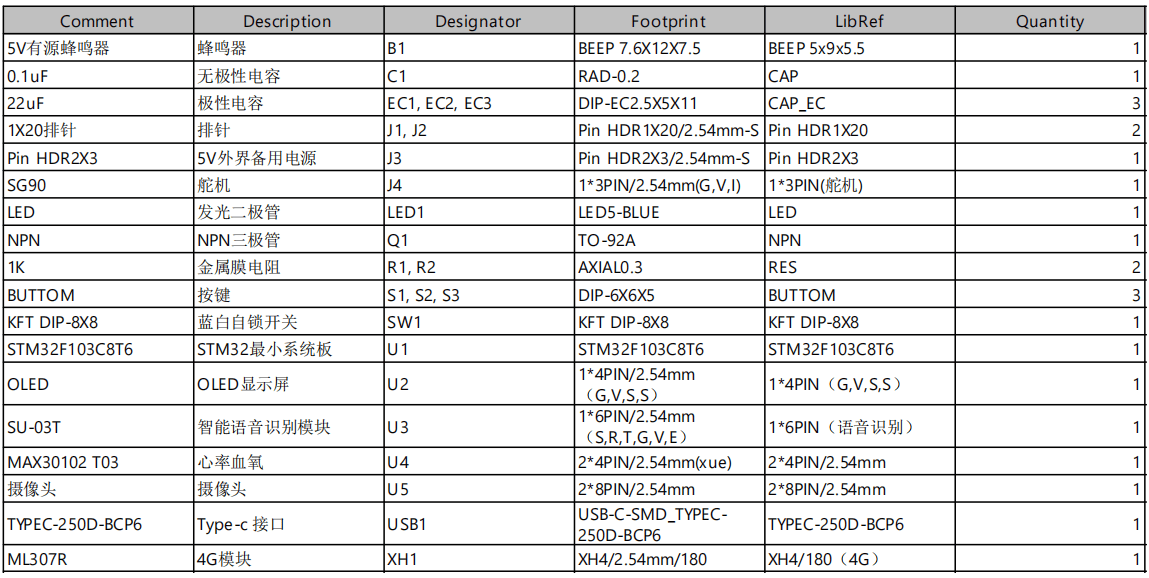

硬件清单：
