编号：

T2812402M

设计简介：

本设计是基于单片机自行车里程表设计，主要实现以下功能：

1. 通过温度传感器检测温度，通过时钟模块可以获取时间
2. 通过按键可以控制车速，并且通过霍尔传感器检测车速
3. 通过OLED可以显示速度，路程以及时间
4. 可以通过按键设置时间、速度阈值和人体体重
5. 通过速度、骑行时间以及体重计算消耗的能量，并在显示屏显示
6. 通过语音可以播报当前车速，如果速度超过阈值，语音进行提醒
7. 通过蓝牙可以连接手机，并在手机端查看骑行数据

电源： 5V
传感器：温度传感器，时钟模块，霍尔传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：直流电机（N-MOS），蜂鸣器，语音模块
人机交互：独立按键，蓝牙模块

标签：STM32、OLED12864、DS18B20、DS1302、YS-27、N-MOS、SU-03T、HC-05

题目扩展：基于STM32骑行数据监测系统，基于单片机的车速检测系统，基于单片机的霍尔测速系统

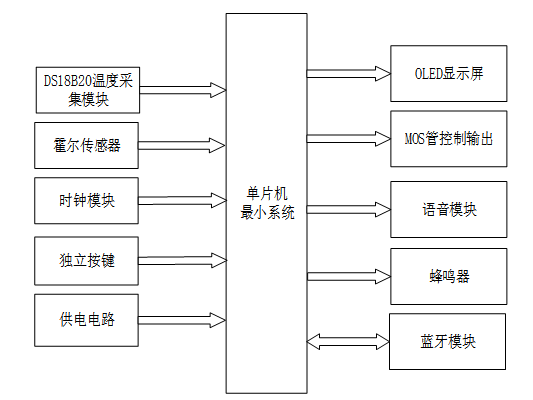

1. 基于 STM32 的自行车里程表设计

   一、主控部分

   核心：STM32F103 单片机
2. 功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. DS18B20 温度采集模块：获取环境或自行车相关温度值
   2. 霍尔传感器模块：检测自行车车速
   3. 时钟模块：获取网络时间、记录自行车运行时间
   4. 独立按键：控制自行车车速显示切换、打开 / 关闭语音播报等功能
   5. 供电电路：为整个自行车里程表系统供电

   三、输出部分

   1. OLED 显示模块：显示当前车速、骑行里程、时间
   2. MOS 管控制模块：（原文未明确控制对象，可预留为后续扩展，如控制车灯、辅助设备等）
   3. 语音模块：播报当前车速，当车速超过设定值时进行语音提示
   4. 蜂鸣器报警模块：当车速超过设定阈值时，触发蜂鸣器报警提示
   5. 蓝牙模块：连接手机 APP，同步骑行数据（车速、里程、时间等）
