设计编号：T2812402M

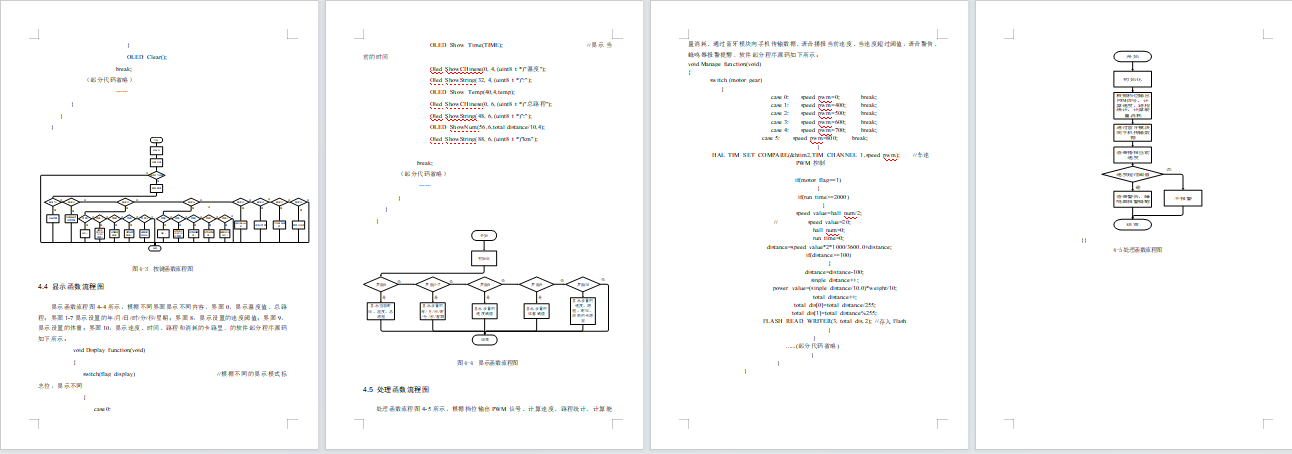

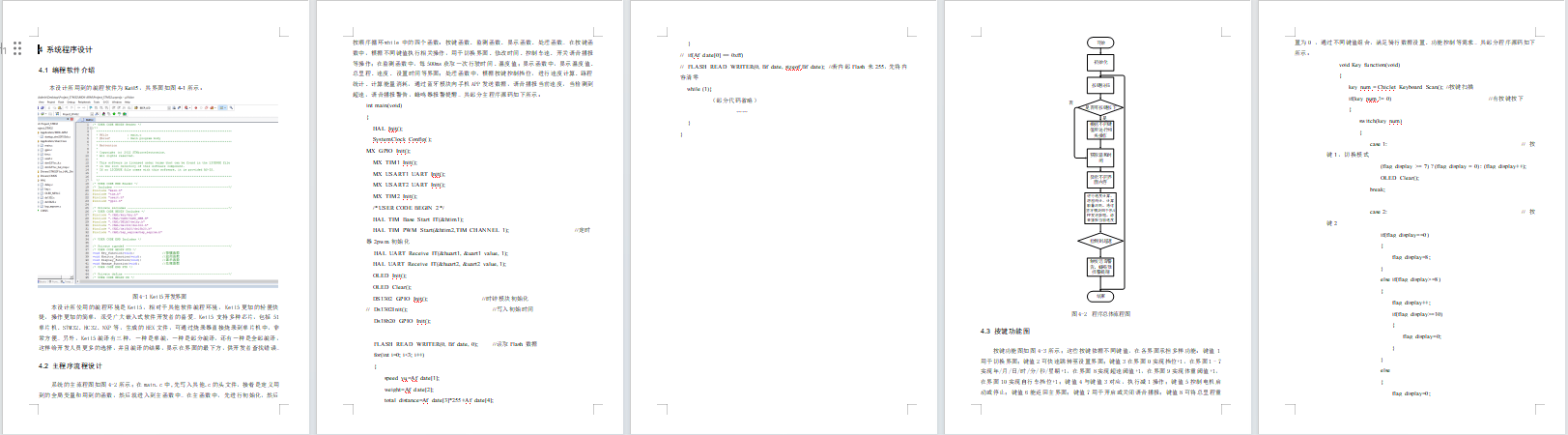

首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

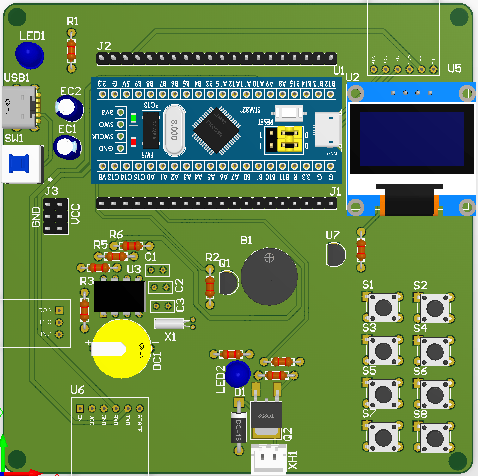

效果图：
总体资料：
总体资料：

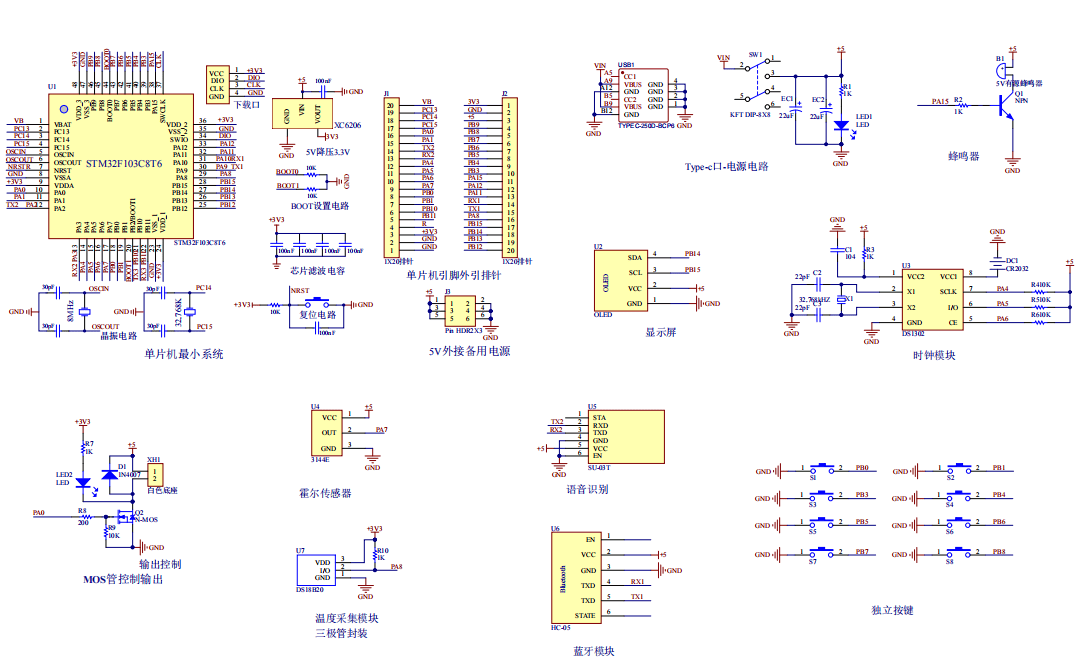

原理图：
软件设计流程：
软件设计流程：系统框图：
系统框图：

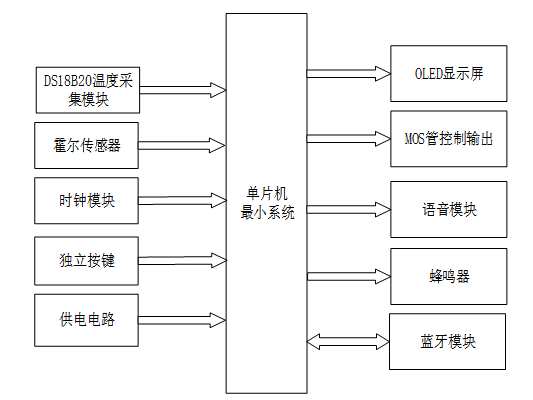

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机自行车里程表的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由5部分组成，第一部分是DS18B20温度采集模块，用于获取温度值；第二部分是霍尔传感器，用于检测自行车车速；第三部分是时钟模块，获取网络时间、记录自行车运行时间；第四部分是独立按键，控制自行车车速、打开/关闭语音播报等功能；第五部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示当前车速、里程、时间；第二部分是MOS管控制输出，第三部分是语音模块，播报车速、超过车速语音提示；第四部是蜂鸣器，车速超过阈值，蜂鸣器报警提示；最后一部分是蓝牙模块，连接手机APP同步骑行数据。

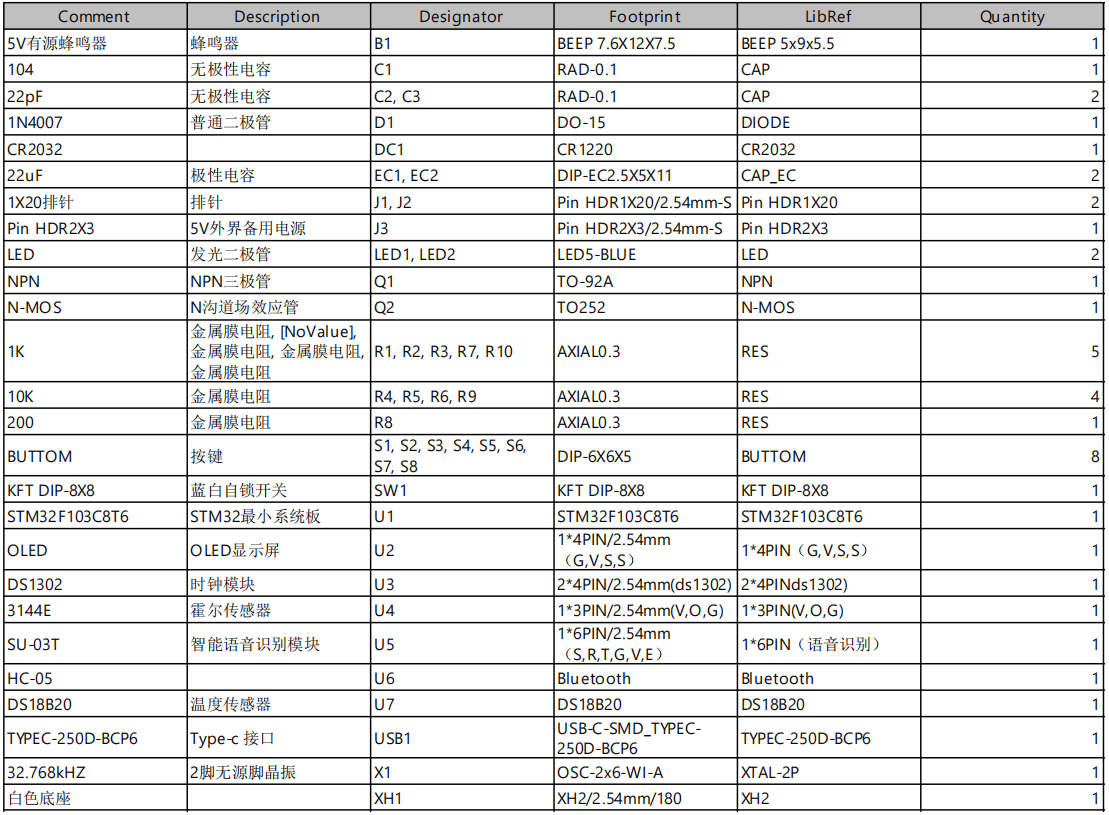

硬件清单：
