编号：

T2942402M

设计简介：

本设计是基于单片机的智能伞设计，主要实现以下功能：

1. 通过温湿度传感器检测环境温湿度，当温度低于阈值并且湿度超过阈值，自动打开雨伞
2. 通过光照检测光照强度，当光照强度超过阈值，自动打开雨伞
3. 通过雨滴传感器检测是否下雨，当检测到下雨，自动打开雨伞
4. 手动模式下，可以通过按键开关雨伞
5. 通过按键可以设置温湿度、雨水和光照阈值
6. 通过OLED显示温湿度、雨水、光照、模式和伞的状态

电源： 5V
传感器：温湿度传感器，雨滴传感器，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机，蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、DHT11、光敏电阻、SG90、LM393雨滴传感器、有源蜂鸣器、独立按键

题目扩展：基于STM32的智能窗户系统，基于单片机的智能晾衣架系统，基于STM32的智能帐篷系统

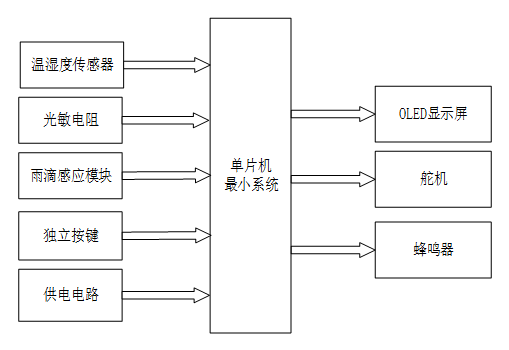

1. 基于 STM32 的智能伞设计

   一、主控部分

   核心：STM32F103 单片机功能：获取输入数据、内部处理、控制输出

   二、输入部分

   1. 温湿度传感器模块：检测环境温湿度
   2. 光敏电阻模块：检测环境光照强度
   3. 雨滴感应模块：检测是否下雨
   4. 独立按键：用于切换界面、设置参数阈值、手动控制伞的开关
   5. 供电电路：为整个智能伞系统供电

   三、输出部分

   1. OLED 显示模块：显示环境温湿度、光照强度、系统工作模式、下雨状态及伞的开关状态
   2. 舵机模块：模拟智能伞的开关动作
   3. 蜂鸣器报警模块：当传感器获取的参数（如温湿度、光照异常）时，触发蜂鸣器报警
