编号：

T3482402M

设计简介：

本设计是基于单片机的智能教室管理系统设计与实验，主要实现以下功能：

1. 通过温度传感器检测教室温度，当温度超过阈值自动散热，低于阈值自动加热
2. 通过两个红外对管可以检测教室内的人数，根据教室内的人数，可以自动控制开灯的数量
3. 通过舵机模拟教室门的开关
4. 通过按键可以设置温度阈值和预约座位
5. 预约座位后，可以通过人脸识别模块可以实现签到功能
6. 通过OLED显示温度，预约人数以及实到人数

电源： 5V
传感器：温度传感器，红外对管
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），风扇（N-MOS），舵机，LED灯，蜂鸣器
人机交互：独立按键，人脸识别模块

标签：STM32、OLED12864、DS18B20、槽式红外对射光电传感器、N-MOS、SG90、TX510

题目扩展：基于人脸识别的图书馆座位预约系统，基于单片机的教室人数检测系统，基于STM32的自习室座位预约系统

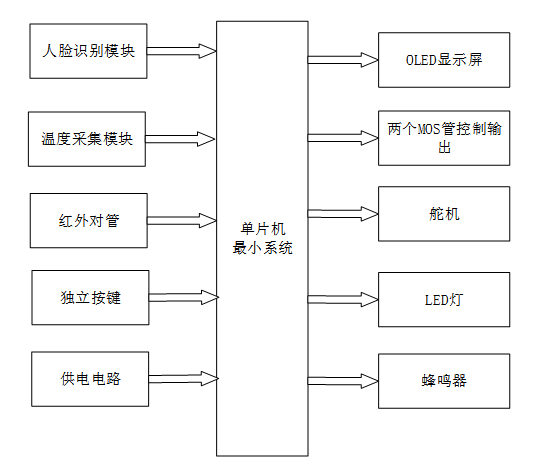

基于 STM32 的智能教室管理系统设计与实现

一、主控部分

二、输入部分

1. 人脸识别模块（含摄像头）：通过人脸识别实现打卡功能
2. 温度采集模块：获取教室内环境温度
3. 红外对管模块：进行人体检测，避免关门夹人，提升系统安全性
4. 独立按键：用于切换界面、设置参数阈值、控制相关设备
5. 供电电路：为整个智能教室管理系统供电

三、输出部分

1. OLED 显示模块：显示教室内温度、预约人数、实到人数、操作提示及参数阈值设置界面
2. MOS 管控制模块（两路）：分别控制制热装置和制冷装置的运行
3. 舵机模块：控制教室门的开关动作
4. LED 灯模块：实现教室照明控制
5. 蜂鸣器提示模块：提供打卡成功、操作反馈等提示功能
