编号：

T3762402M

设计简介：

本设计是基于语音控制的智能家居健康环境监测系统设计，主要实现以下功能：

1. 通过温湿度传感器检测环境温湿度，当湿度低于阈值自动打开加湿器，当温度高于阈值自动打开风扇
2. 通过烟雾传感器检测烟雾浓度，当烟雾超过阈值，自动打开风扇并报警
3. 通过光照传感器检测光照强度，当光照低于阈值，自动打开窗帘
4. 通过OLED可以显示温湿度、烟雾和光照强度
5. 手动模式可以通过按键或者语音控制LED灯、风扇、窗帘、加湿器的开关
6. 可以通过按键调节阈值的大小
7. 可以通过WiFi模块连接云平台，可以实现远程查看数据和控制

电源： 5V
传感器：温湿度传感器，光照传感器，烟雾传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加湿器（N-MOS），风扇（N-MOS），步进电机），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块），语音模块

标签：STM32、OLED12864、DHT11、光敏电阻、ESP8266、ULN2003、28BYJ-48-5V、N-MOS、SU-03T、MQ-2

题目扩展：基于物联网的智能家居控制系统、基于单片机的教室环境监测控制系统、基于STM32的智能卧室系统

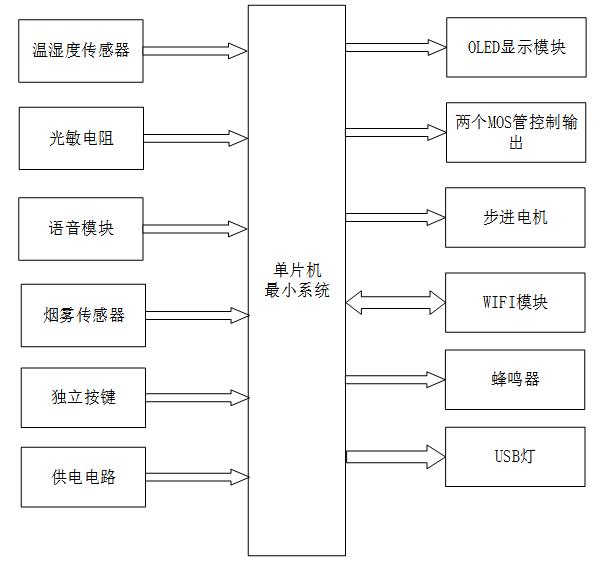

基于 STM32 的语音控制智能家居健康环境监测系统设计

一、主控部分

二、输入部分

1. 温湿度传感器模块：检测当前家居环境温湿度
2. 光敏电阻模块：检测当前家居环境光照强度
3. 语音模块：获取语音指令，用于控制相关设备
4. 烟雾传感器模块：检测当前家居环境烟雾浓度
5. 独立按键：用于切换界面、设置参数阈值、控制设备开关等操作
6. 供电电路：为整个语音控制智能家居健康环境监测系统供电

三、输出部分

1. OLED 显示模块：显示家居环境温湿度、烟雾浓度、光照强度及参数阈值设置界面等
2. MOS 管控制模块（两路）：分别控制风扇和加湿器的运行
3. 步进电机模块：模拟窗帘的开关动作，调节家居采光
4. WIFI 模块：通过 WIFI 网络将检测到的数据上传至手机，实现远程监控与设备控制
5. 蜂鸣器报警模块：当检测到家居环境数据（如温湿度、烟雾浓度）异常时，触发蜂鸣器报警提醒
