编号：

T3972402M

设计简介：

本设计是基于单片机的液位检测与控制系统 ，主要实现以下功能：

通过超声波模块检测液位
可以通过按键设置液位阈值，切换模式，手动控制水泵
自动模式下，低于水位下限自动加水，高于水位上限自动排水
通过OLED可以显示液位高低、模式以及阈值
通过WiFi模块连接手机，可以通过手机设置阈值以及控制水泵开关

电源： 5V
传感器：超声波测距模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、HC-SR04、ESP8266、N-MOS

题目扩展：基于物联网的水塔水位系统，基于物联网的油位检测系统，基于单片机的河流水位系统

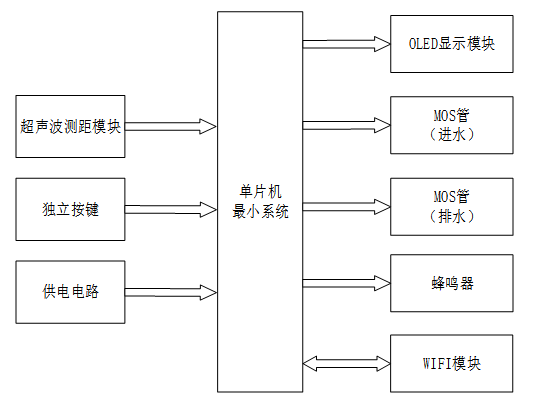

基于 STM32 的液位检测与控制系统设计与实现

一、主控部分

二、输入部分

1. 超声波测距模块：检测水体的水位值，获取实时液位数据
2. 独立按键：用于设置目标水位、切换系统运行模式、调节设备功率
3. 供电电路：为整个液位检测与控制系统供电

三、输出部分

1. OLED 显示模块：显示目标液位、当前液位、进水 / 排水状态及系统运行模式
2. MOS 管控制模块（两个）：分别控制进水水泵和排水水泵的运行，调节液位
3. 蜂鸣器报警模块：当水位高于设定阈值或低于设定阈值时，触发蜂鸣器报警提醒
4. WIFI 模块：通过该模块将检测到的液位数据上传至云平台，实现远程数据监控
