编号：

T3992405M

设计简介：

本设计是基于STM32的电热水器控制系统，主要实现以下功能：

1.可通过热敏电阻检测温度
2.可通过PID进行温度加热
3.水位过低自动加水，到达高水位自动停止
4.可设置定时加热
5.可选择热水、常温水，按键控制放水，水位过低不防水
6.按键可设置各项阈值
7.可通过显示屏显示各项参数
8.可通过WIFI模块连接云平台

电源： 5V
传感器：热敏电阻（NTC B3950）、非接触水位传感器（D1CS- D）、电流传感器（INA219）、时钟模块（DS1302）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-Mos驱动）、加热片（N-Mos驱动）
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32、OLED12864、NTC B3950、D1CS- D、INA219、DS1302、N-Mos、独立按键、ESP8266-12F

题目扩展：智能空调系统、智能排风扇系统、智能油烟机

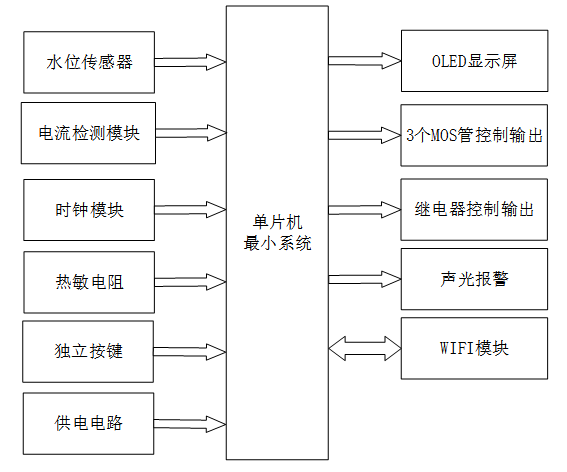

基于 STM32 的电热水器控制系统设计与实现

一、主控部分

二、输入部分

1. 水位传感器模块：获取电热水器内的实时水位
2. 电流检测模块：检测电热水器运行时的电流状态
3. 时钟模块：获取网络时间，用于时间关联功能（如定时加热等）
4. 热敏电阻模块：检测电热水器内水的实时温度
5. 独立按键：用于切换系统界面、控制热水器设备运行、设置温度等参数阈值
6. 供电电路：为整个电热水器控制系统供电

三、输出部分

1. OLED 显示模块：显示系统名称、实时水温、加热档位及参数阈值设置界面
2. MOS 管控制模块（3 个）：分别控制加热装置、水泵的运行
3. 继电器控制模块：（根据系统需求扩展控制功能，如控制电源通断、辅助设备运行等）
4. 声光报警模块：当检测到水位、电流、水温等数据异常时，触发声光报警
5. 云平台连接模块：实现与云平台的数据交互，连接手机 APP，支持远程监控与控制
