设计编号：T4342402M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：

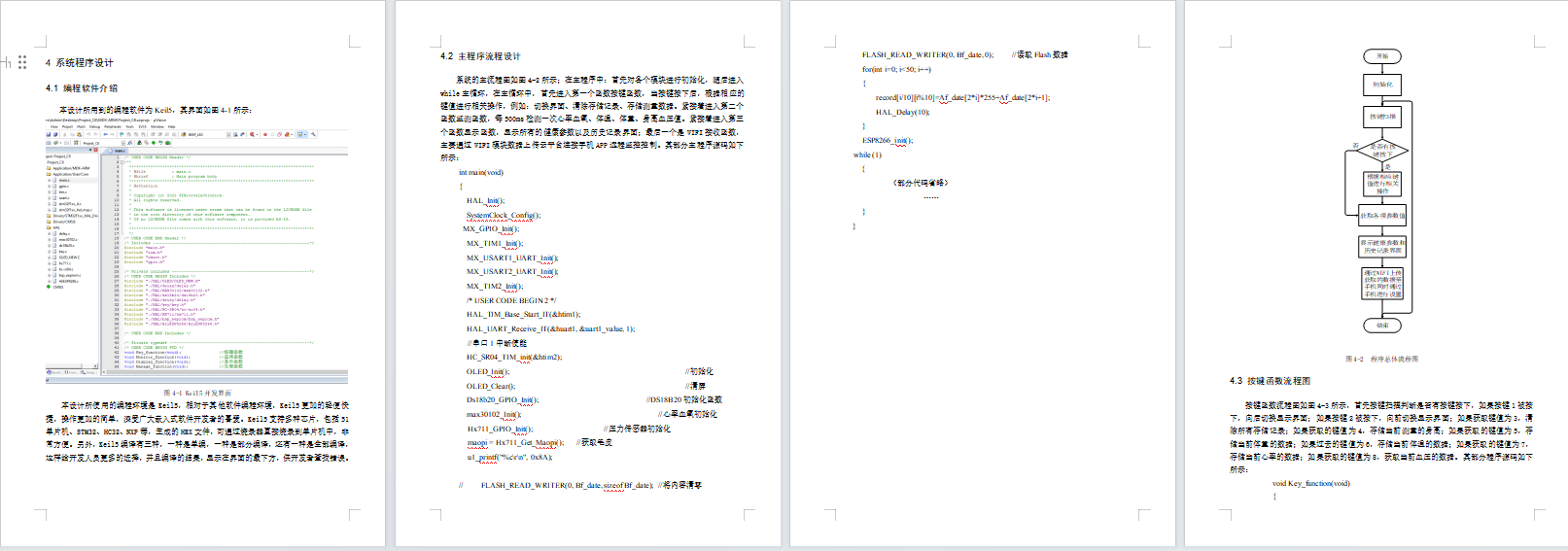

资料预览

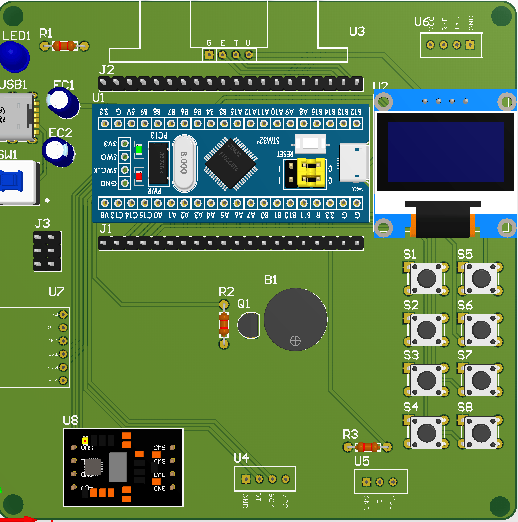

效果图：
总体资料：

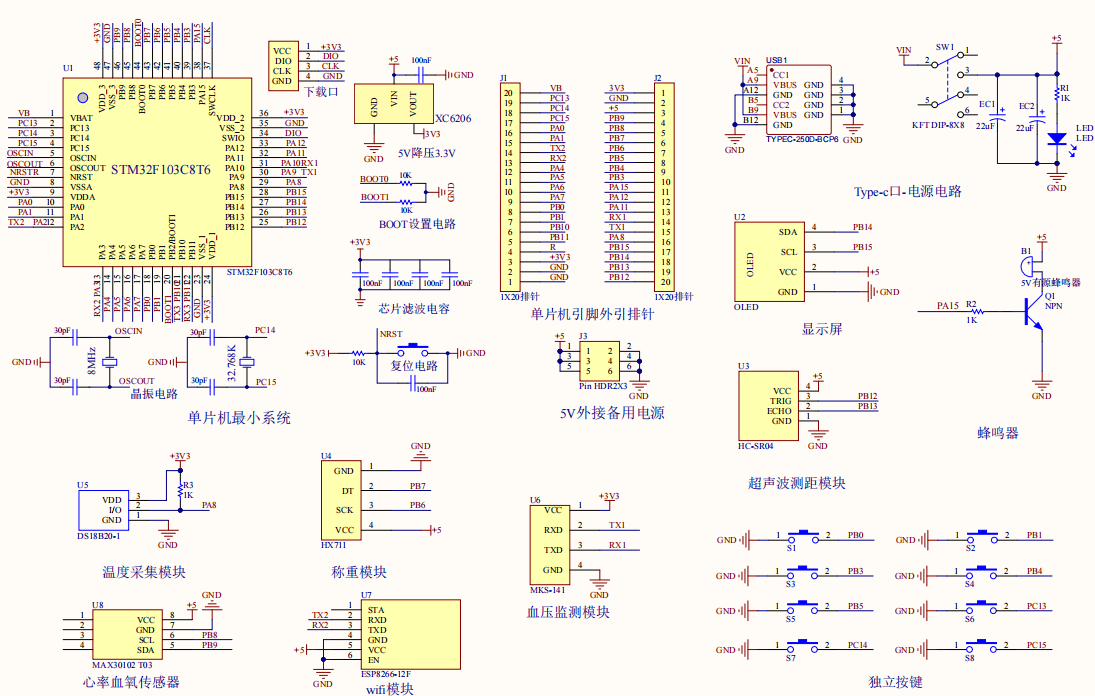

原理图：

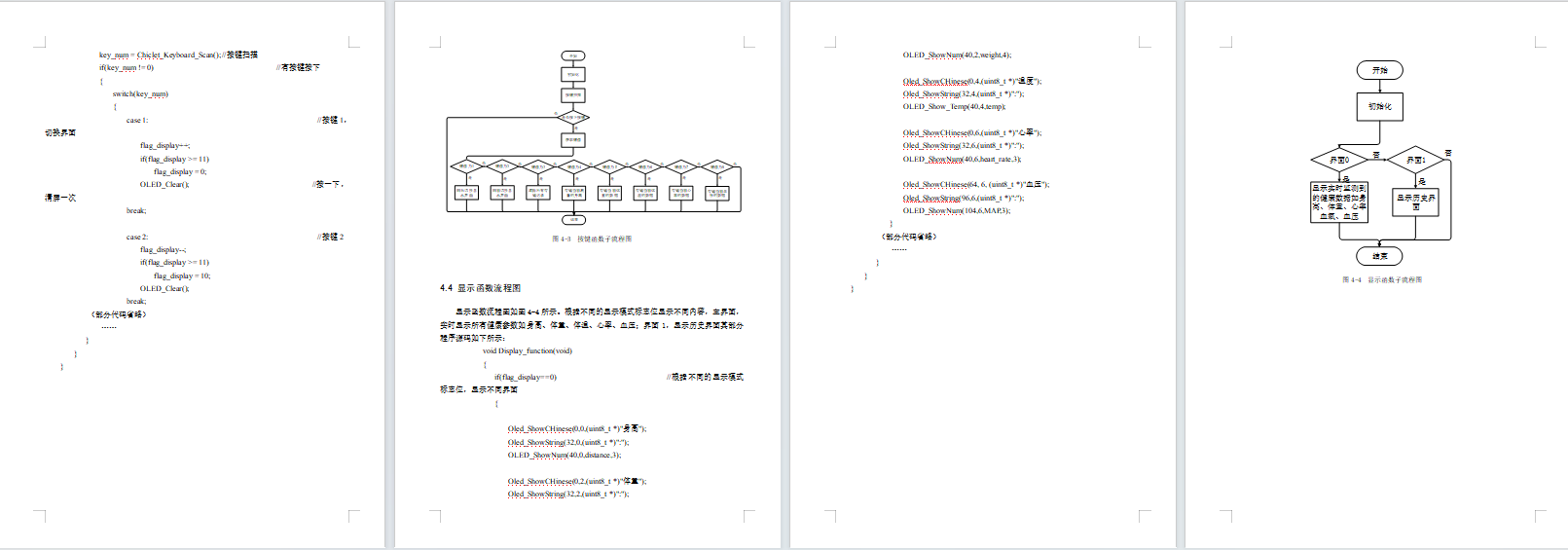

软件设计流程：

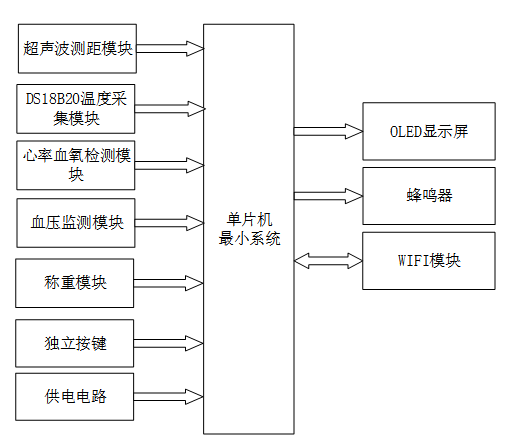

系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的个人健康助手的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是超声波测距模块，测量身高；第二部分是DS18B20温度采集模块，用于检测体温；第三部分是心率血氧检测模块，通过该模块检测心率和血氧值；第四部分时血压监测模块，监测血压值；第五部分时称重模块，获取体重；第六部分是独立按键，用于切换界面、清除存储记录以及存储数据；第七部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示屏, 显示身高、体重、体温、心率、血压值以及显示历史记录界面；第二部分是蜂鸣器，当检测到心率血压超过阈值，蜂鸣器报警；最后一部分是WIFI模块，通过WIFI模块数据上传云平台连接手机APP进行控制。

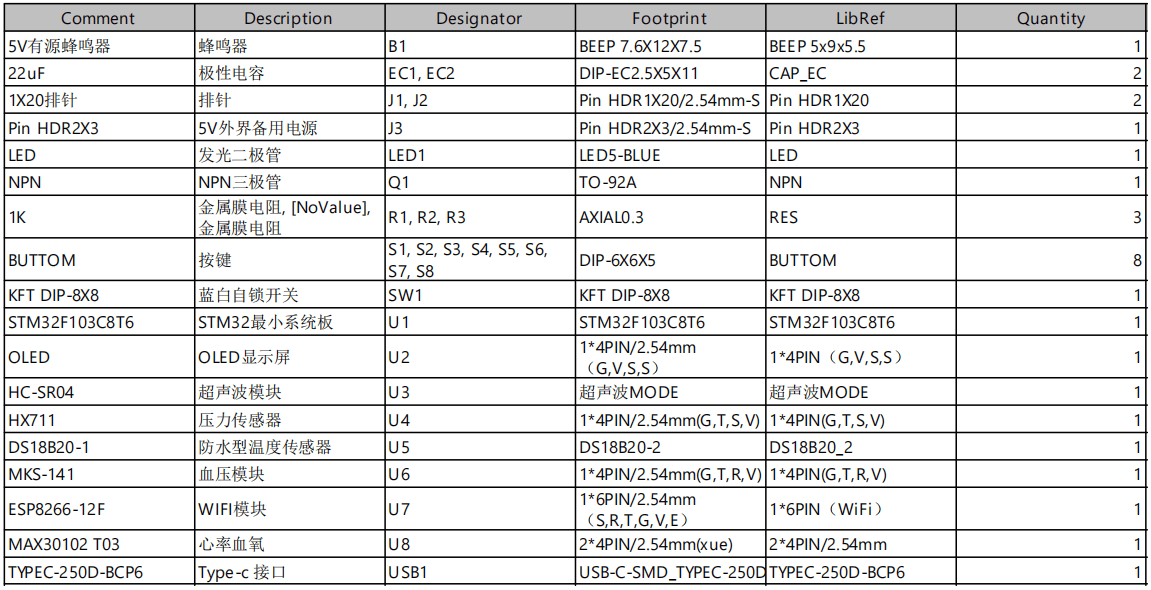

硬件清单：
