设计简介：

本设计是基于STM32的电力线温度在线监测装置，主要实现以下功能：

1.通过温度传感器检测电线温度
2.具有显示功能，能够中文显示电力线温度、电流，电压，是否切断等信息；
3.具有切断电路功能，能够根据温度信息切断电力线电路(设置阈值超过阈值，自动切断继电器）
4.具有线路检测功能，能够检测电力线电路是否被切断
5.可通过网页端监测电力线温度、电压，电流，电路通断状态，控制电力线电路通断

电源： 5V
传感器：温度传感器（DS18B20）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器、发光二极管、继电器
人机交互：独立按键
通信模块：ESP32C3

标签：STM32、ESP32C3、OLED12864、DS18B20、蜂鸣器、发光二极管、继电器、独立按键

题目扩展：智能充电桩系统、数字温度计及电压表

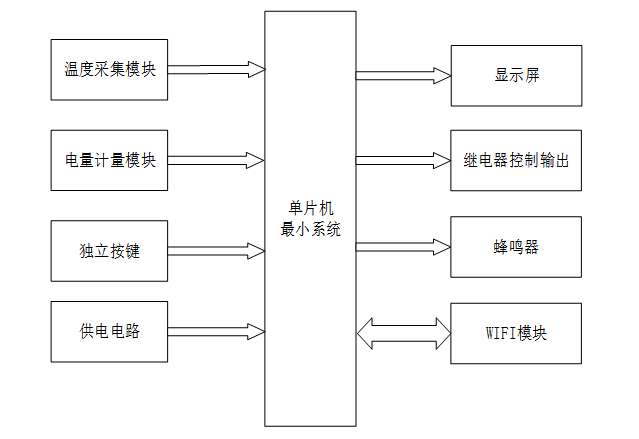

基于 STM32 的电力线温度在线监测装置设计与实现

一、主控部分

二、输入部分

1. 温度采集模块：获取电力线的实时温度数据
2. 电量计量模块：监测电力线的电压、电流等电力参数
3. 独立按键：用于切换系统界面、设置温度等参数阈值、控制继电器动作
4. 供电电路：为整个电力线温度在线监测装置供电

三、输出部分

1. OLED 显示模块：显示电力线电压、电流、温度、设备 IP 地址及参数阈值设置界面
2. 继电器控制电路：根据监测数据或控制指令执行相应的开关动作
3. 蜂鸣器报警模块：当电力线温度超过设定阈值时，触发蜂鸣器报警提醒
4. WIFI 模块：将监测到的温度、电压、电流等数据上传至云平台，同时连接手机 APP，实现远程监控与控制
