设计简介：

本设计是基于单片机的水培控制系统，主要实现以下功能：

1. 通过土壤传感器检测营养液浓度（EC）以及PH，当营养液浓度不足时，自动补充
2. 通过水位传感器检测水位，当水位不足时自动加水
3. 通过温湿度传感器检测环境温湿度，并且可以自动调节室内温度和湿度
4. 通过光照传感器检测光照强度，当光照较暗时自动打开照明
5. 通过温度传感器检测水温，当温度过低时自动加热
6. 可以通过按键来设置阈值
7. 可以通过显示屏显示参数和阈值

电源：5V
传感器：水位传感器，温湿度传感器，温度传感器，光照传感器，RS485土壤检测仪
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片、水泵、加湿器、风扇、USB灯、蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、HB-023、DHT11、DS18B20、光敏电阻、RS485土壤检测仪、N-MOS

题目扩展：基于STM32的智能大棚系统，基于单片机的土壤环境检测系统，基于单片机的智能花盆系统

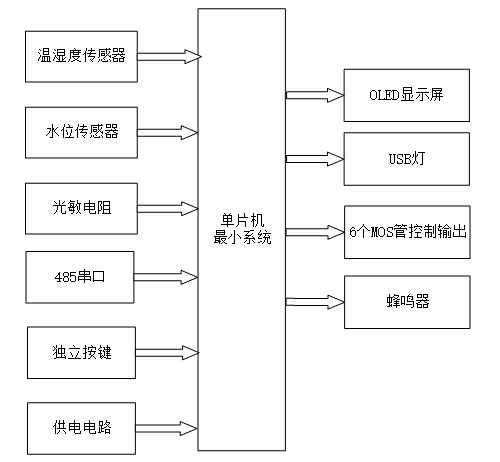

基于 STM32 的水培控制系统设计

一、主控部分

二、输入部分

1. 温湿度传感器模块：获取水培环境及营养液的温湿度数据
2. 水位传感器模块：监测水培容器内的当前水位
3. 光敏电阻模块：获取水培环境的光照强度
4. 485 串口通信模块：通过串口通信获取营养液的浓度数据
5. 独立按键：用于切换系统界面、设置温湿度、水位、营养液浓度等参数阈值
6. 供电电路：为整个水培控制系统供电

三、输出部分

1. OLED 显示模块：实时显示水培环境温湿度、容器水位、营养液 PH 值、环境光照强度及各项参数阈值设置界面
2. USB 灯模块：当水培环境光照强度不足时，启动补光功能
3. MOS 管控制模块（6 个）：分别控制加热装置、制冷装置、加湿装置、加水装置、营养液添加装置的运行
4. 蜂鸣器报警模块：当检测到温湿度、水位、营养液浓度 / PH 值等水质参数异常时，触发蜂鸣器报警
