编号：

T0682410M

设计简介：

本设计是基于STM32的智能导盲头盔的设计与实现，主要实现以下功能：

1、通过温湿度传感器传感器检测温度、湿度在显示屏上显示。
2、超声波检测距离，如果距离低于阈值，语音模式下，可以进行语音提醒：前方有障碍物，震动模式下，会进行震动。
3、当检测到光线低于设置的阈值的时候，照明模块（LED灯）启动，提醒对面的人防止撞击。
4、导航功能，设置两个固定路线，按键1和按键2，当按下的时候，可以根据步数，实现固定的播报：路线1：语音播报：“直行”，加速度传感器监测步数=10，“左转”，加速度传感器监测步数=20，“右转”，加速度传感器监测步数=30，播报："你已经到到目的地"。(设置两条路线）
5、跌倒检测，当检测到跌倒的时候。同时还可以记录步数.
6、显示模块展示关键信息（步数，GPS位置、温湿度、距离），通过按键可以设置阈值，同时通过按键实现紧急报警
7、4G模块实现数据远程传输，云平台存储和分析数据，APP上显示GPS和距离，步数，接收报警信息。

电源： 5V
传感器：温湿度传感器（DHT11）、加速度传感器（ADXL345）、超声波模块（HC-SR04）、USB灯、震动模块、GPS传感器（NEO-7M）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：USB的灯
人机交互：独立按键

标签：STM32、OLED12864、ADXL345、HC-SR04、MQ-3、DHT11、SU-03T、ML307R、

题目扩展：基于单片机的智能导航系统设计、基于STM32的骑行头盔系统设计

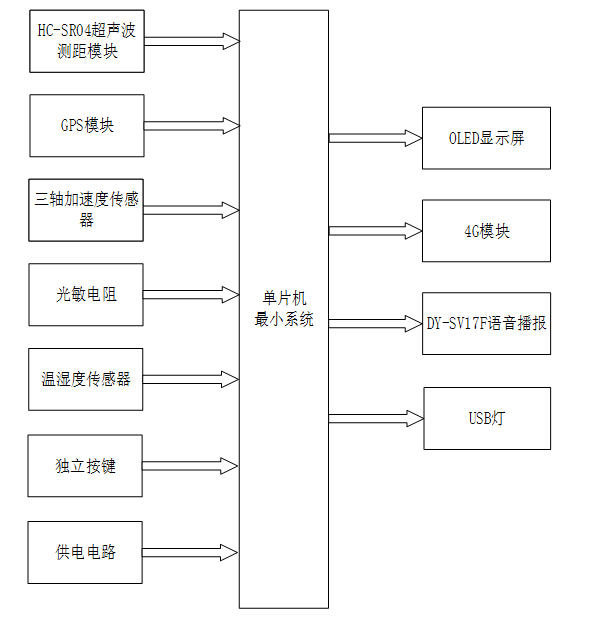

基于 STM32 的智能导盲头盔设计与实现

一、主控部分

二、输入部分

1. HC-SR04 超声波测距模块：检测与障碍物的距离值
2. GPS 模块：获取佩戴者的经纬度位置信息
3. 三轴加速度传感器模块：检测佩戴者是否摔倒，同时记录行走步数
4. 光敏电阻模块：检测周围环境的光照强度
5. 温湿度传感器模块：检测环境的温湿度数据
6. 独立按键：用于切换系统界面、切换运行模式、设置距离及光强下限阈值、选择导航路线等操作
7. 供电电路：为整个智能导盲头盔系统供电

三、输出部分

1. OLED 显示模块：显示经纬度位置、障碍物距离、跌倒状态以及距离和光强下限阈值等信息
2. 4G 模块：连接云平台上传各类监测数据，同时在跌倒等紧急情况时发送报警短信
3. DY-SV17F 语音播报模块：支持盲人通过语音指令设置参数，同时播报行走路线、障碍物提醒等信息
4. USB 灯模块：提供照明功能，同时提醒对向行人或车辆，避免撞击风险
