编号：

T0832410M

设计简介：

本设计是智能机房管理系统的设计与实现，主要实现以下功能：
1、进入机房需要是刷门禁卡，通过RFID识别可以控制机房门的打开（舵机替代门）
2、通过温度传感器检测温度，预防过热。当温度超标的时候，可以启动风扇进行降温
3、通过检测PM2.5进行监测，当超过设置的阈值的时候，可以启动风扇进行通风
4、通过火焰传感器检测是否发生火灾，可以通过消防系统进行灭火
5、当人体红外检测到人，光照值低于阈值，自动打开灯光进行照明
6、通过按键一键关掉系统电源 （继电器模拟），如果超过设置的参数值的时候，可以进行报警，同时切断主电源（继电器模拟）
7、通过WiFi模块远程监控实时数据

电源： 5V
传感器：温度传感器（DS18B20）、PM2.5颗粒检测（PM2.5）、火焰传感器、USB灯
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器
人机交互：独立按键
串口通信：WiFi模块

标签：STM32、OLED12864、DS18B20、PM2.5、USB灯、RFID、SG90

题目扩展：基于单片机的智能教室监测、基于STM32的宿舍安全系统设计、基于单片机的小区消防联控系统设计

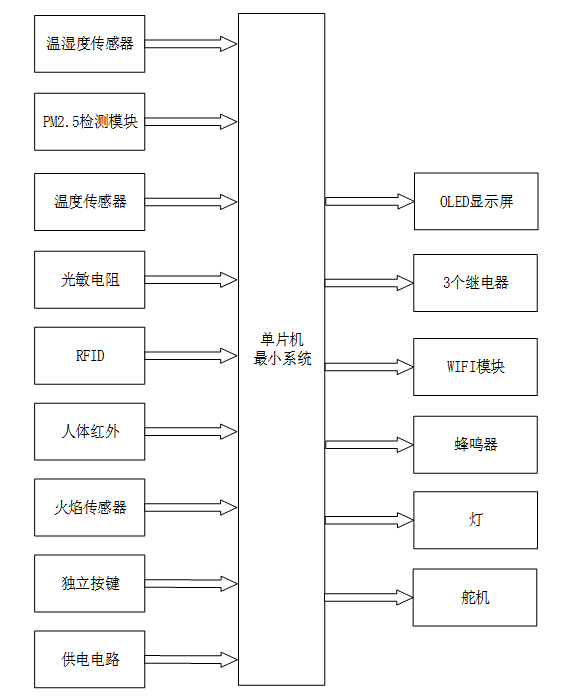

基于 STM32 的智能机房管理系统设计

一、主控部分

二、输入部分

1. 温湿度传感器模块：检测机房环境的温湿度数据
2. PM2.5 检测模块：检测机房内的 PM2.5 浓度值
3. DS18B20 温度传感器模块：检测机房内电路的实时温度
4. 光敏电阻模块：检测机房环境的光照强度值
5. RFID 模块：通过刷卡操作实现机房门解锁功能
6. 人体红外传感器模块：检测机房内是否有人存在
7. 火焰传感器模块：检测机房内是否发生火情
8. 独立按键：用于切换系统界面、添加 / 删除 RFID 卡片、设置温度 / PM2.5 / 光照强度等参数阈值
9. 供电电路：为整个智能机房管理系统供电

三、输出部分

1. OLED 显示模块：显示系统名称、机房环境温度、电路温度、PM2.5 浓度、光照强度，以及参数阈值设置、卡片操作等界面
2. 继电器模块（3 个）：分别控制风扇（机房温度或 PM2.5 浓度超过阈值时启动）、模拟断电（电路温度超过阈值时执行断电保护）、灭火装置（检测到火情时启动）
3. WIFI 模块：连接云平台，传输机房内各项监测数据
4. 蜂鸣器报警模块：机房温度 / 电路温度超过阈值时触发报警，同时作为刷卡成功 / 失败的提醒音
5. 照明模块：当机房内有人且光照强度低于下限阈值时，自动开启照明
6. 舵机模块：模拟机房门锁的开关状态，配合 RFID 刷卡实现门锁控制
