基于单片机的汽车自助加油控制系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1582410M

设计简介：

本设计是基于单片机的汽车自助加油控制系统设计，主要实现以下功能：

1、通过超声波可以检测油箱液位，液位低于阈值进行报警
2、通过按键开始和停止加油，设置油价和液位阈值
3、三种加油模式：定价加油，定量加油以及正常加油
4、开始加油时，水泵工作，通过流量传感器检测加油量
5、加油结束时，可以通过刷卡支付以及扫码支付
6、可以实现加油卡注册、注销以及卡充值功能
7、WiFi连接手机，可以传输数据（当前加油数据、液位以及金额总量），设置阈值和油价

电源： 5V
传感器：超声波模块（HC-SR04）、自动识别模块（RFID-RC522）、二维码扫码枪（EM2000X）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器、直流电机（MX1508）
人机交互：独立按键

标签：STM32、OLED12864、EM2000X、HC-SR04、RFID-RC522、MX1508

题目扩展：基于单片机的智能饮水站系统设计、基于STM32的加油站设计、基于单片机智能无人加油站系统设计

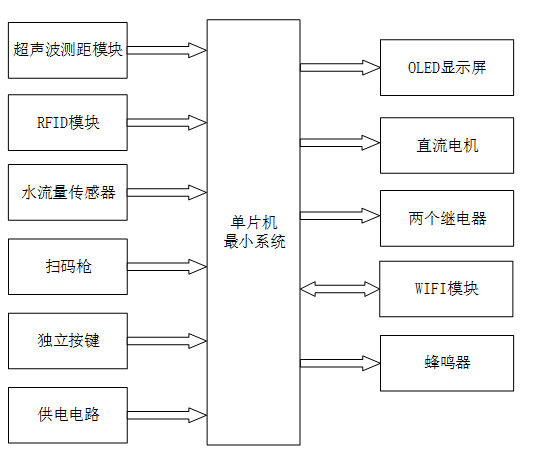

一、主控部分

二、输入部分

1. 超声波测距模块：检测汽车油箱内的液位高度
2. RFID 识别模块：支持刷卡支付、账户充值等操作
3. 水流量传感器模块：精确检测加油量数据
4. 扫码枪模块：用于扫码支付操作
5. 独立按键：用于切换系统界面、切换运行模式、设置油价、液位阈值、定价金额、充值金额，管理授权卡，启动加油及配网等操作
6. 供电电路：为整个汽车自助加油控制系统供电

三、输出部分

1. OLED 显示模块：显示油价、加油量、油箱液位、加油状态、消费费用及卡片操作等信息
2. 直流电机模块：模拟油箱的开关动作，配合加油流程控制
3. 继电器模块：实现信号屏蔽功能与防爆保护功能
4. WIFI 模块：连接腾讯云平台，上传并显示加油相关数据，支持远程设置各项参数阈值
5. 蜂鸣器报警模块：当油箱液位过高时，触发蜂鸣器报警提醒
