编号：

T1792410M

设计简介：

本设计是基于STM32的阿尔兹海默症的随行助手设计，主要实现以下功能：

1、通过非接触式温度传感器检测病人体温。
2、通过心率传感器实时监测病人的心率
3、通过GPS定位模块可以实时获取患者的位置信息
4、通过.语音提示:当患者不慎滑倒时，设备可以通过语音提示功能向周围的人投放语音，寻求帮助。
5、紧急呼叫:在紧急情况下，患者可以通过设备上的 紧急呼叫按钮，
6、健康监测:设备可以监测患者的日常活动情况，如步数、心率变化等，为医护人员提供远程健康管理的依据。
7、4G模块通过与手机APP的配合使用，患者的家人或医护人员可以远程查看患者的健康数据和位置信息，实现远程监控和管理。
8、通过按键手动开关播放音乐

电源： 5V
传感器：非接触式测温（MLX90614ESF）、心率传感器（MAX30102 T03）、加速度传感器（ADXL345）、音乐模块（DY-SV17F）GPS传感器（NEO-7M）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器
人机交互：独立按键

标签：STM32、OLED12864、MLX90614ESF、MAX30102 T03、ADXL345、DY-SV17F、NEO-7M、ML307R

题目扩展：基于单片机的老人健康监测系统、基于STM32的健康助手设计、基于单片机的智能手环设计

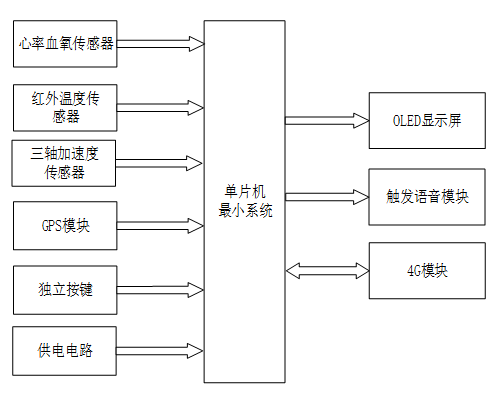

基于 STM32 的阿尔兹海默症随行助手设计

一、主控部分

二、输入部分

1. 心率血氧传感器模块：检测患者的心率与血氧饱和度值
2. 红外温度传感器模块：获取患者的体温值
3. 三轴加速度传感器模块：判断患者的身体姿态，同时记录行走步数
4. GPS 模块：获取患者的实时位置信息
5. 独立按键：用于切换系统界面、设置各项参数阈值、触发紧急短信发送等操作
6. 供电电路：为整个阿尔兹海默症随行助手系统供电

三、输出部分

1. OLED 显示模块：显示患者位置信息、心率、体温、身体姿态、行走步数及各项参数阈值设置界面
2. 语音模块：患者摔倒时启动语音求助功能，向周围人员呼救，同时支持播放音乐等安抚功能
3. 4G 模块：将患者的生理数据、位置信息上传至云平台，连接手机 APP 实现远程监控与管理，同时发送紧急求助短信
4. （补充逻辑模块）蜂鸣器报警模块：配合摔倒检测或生理数据异常情况，触发蜂鸣器报警，增强求助提示效果
