本设计是基于物联网的智慧楼宇饮用水检测系统设计，主要实现以下功能：

通过温度传感器检测温度，实时监测饮用水温度。
通过浑浊度传感器，监测水中的悬浮颗粒物含量。
通过增加pH值、总溶解固体（TDS）等传感器，以全面评估水质。
通过继电器控制加热模块和制冷模块，自动调节水温至适宜范围。
若检测到颗粒物超标，可触发净化设备启动，通过电机驱动模块控制水泵等设备进行水质净化处理。
通过按键设置各个传感器的触发阈值。
通过4G模块可以远程间距、远程操控开关

电源： 5V
传感器：温度传感器（DS18B20）、酸碱度传感器（PH）、TDS、浑浊度传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器、MOS管、直流电机、加热片
人机交互：独立按键
串口通信：ML307R

标签：STM32、OLED12864、DS18B20、PH、TDS、ML307R、MOS管

题目扩展：基于单片机的智能水质检测、基于单片机的智能鱼缸设计、基于STM32的水质净化系统设计

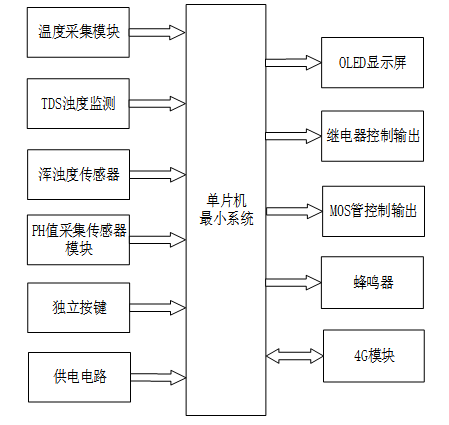

基于 STM32 的物联网智慧楼宇饮用水监测系统设计与实现

一、主控部分

二、输入部分

1. 温度采集模块：实时监测饮用水的温度数据
2. TDS 浊度监测模块：监测饮用水的 TDS 值，评估水质纯度
3. 浑浊度传感器模块：监测饮用水中悬浮颗粒物的含量
4. pH 采集传感器模块：检测饮用水的酸碱度（pH 值）
5. 独立按键：用于切换系统界面、切换运行模式、设置各项水质参数阈值等操作
6. 供电电路：为整个物联网智慧楼宇饮用水监测系统供电

三、输出部分

1. OLED 显示模块：显示饮用水温度、悬浮颗粒浓度、pH 值、TDS 值等水质参数，以及设备运行状态、报警状态等信息
2. 继电器模块：分别控制加热装置和制冷装置的运行，调节饮用水温度
3. MOS 管控制模块：驱动水泵、搅拌机等电机类器件工作
4. 蜂鸣器报警模块：当水质参数超过安全范围时，触发蜂鸣器报警提醒
5. 4G 模块：将水质监测数据上传至云平台，支持通过手机 APP 远程实时查看水质数据，并接收水质异常报警信息
