编号：

T2302410M

设计简介：

本设计是折叠式智能遮雨棚的设计，主要实现以下功能：

通过雨滴传感器检测是否下雨。
通过光敏电阻传感器检测环境光照强度
通过按键开关遮雨棚
通过NB-IOT通信模块进行远程通信。

电源： 5V
传感器：雨滴传感器、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003）
人机交互：独立按键
串口通信：NB-IOT通信模块

标签：STM32、OLED12864、ULN2003、光敏电阻、雨滴传感器、DNB-IOT

题目扩展：基于STM32光伏互补智能遮雨棚系统设计、基于 STM32 的防台风型智能遮雨棚与安防一体化系统设计

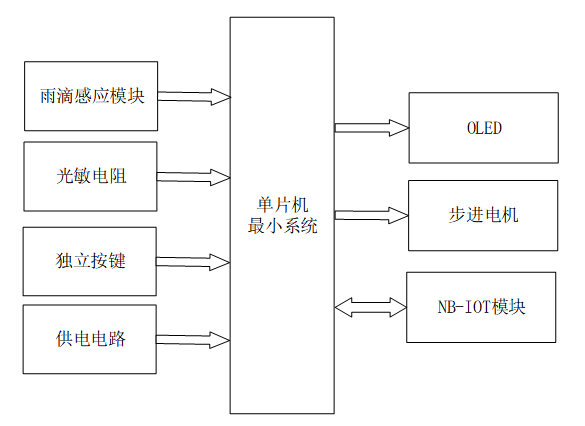

基于 STM32 的折叠式智能遮雨棚设计与实现

一、主控部分

二、输入部分

1. 雨滴感应模块：检测环境是否下雨
2. 光敏电阻模块：检测环境光照强度
3. 独立按键模块：手动控制遮雨棚设备的开关、模式切换等操作
4. 供电电路：为整个折叠式智能遮雨棚系统供电

三、输出部分

1. OLED 显示模块：显示环境光照强度和是否降水等信息
2. 步进电机模块：驱动雨棚完成折叠与展开动作，实现遮雨棚开关控制
3. NB-IOT 通信模块：接收远程控制命令，实现对雨棚开关状态的远程控制
