编号：

T2342410M

设计简介：

本设计是基于STM32的气囊式肌骨康复系统的设计的设计，主要实现以下功能：

1、通过温度传感器检测温度，当温度过低时打开加热继电器。
2、有一个启动和停止按键，当按下启动的时候，系统开启列的模式，进行康复。按下停止按键会停止：
3、按摩模式：通过压力传感器可以检测压力，设置一个范围，如果低于这个压力的时候，通过控制充气泵（继电器1）实现充气，达到设定压力停止。
延长10s后，启动放气泵（继电器2）进行放气，循环充气和放气的过程。
4、电疗模式：通过电流传感器采集肌肉电流数据，设置参数值，如果低于参数值，开始启动电疗（继电器3），高于设定值，停止电疗。
5、通过WIFI模块进行远程监控和设置阈值，开关模式。

电源： 5V
传感器：温度传感器（DS18B20）、气压传感器（XGZP6847A）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：MOS管、水泵、继电器、蜂鸣器、加热片
人机交互：独立按键
串口通信：WiFi模块

标签：STM32、OLED12864、DS18B20、蜂鸣器、MOS管

题目扩展：基于物联网与自适应算法的智能气囊式肌骨康复系统设计、基于STM32的分布式气囊康复系统设计

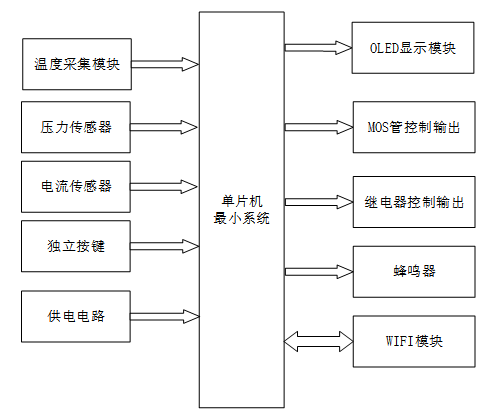

基于 STM32 的气囊式肌骨康复系统设计与实现

一、主控部分

二、输入部分

1. 温度采集模块：获取康复环境及设备的温度数据
2. 压力传感器模块：监测气囊压力，为充气泵控制提供依据
3. 电流传感器模块：采集患者肌肉电流数据，辅助评估康复状态
4. 独立按键模块：用于切换系统界面、设置各项参数阈值等操作
5. 供电电路：为整个气囊式肌骨康复系统供电

三、输出部分

1. OLED 显示模块：显示温度、气囊压力、肌肉电流的实时数值及对应阈值，同时提供参数阈值设置界面
2. MOS 管控制模块：控制水泵运行，配合康复流程实现相关液体输送或循环功能
3. 继电器控制模块：分别控制电击治疗设备和加热装置的启停
4. 蜂鸣器报警模块：当气囊压力超过设定阈值时，触发蜂鸣器报警提醒
5. WIFI 模块：将温度、压力、肌肉电流等数据上传至云平台，同时连接手机 APP 实现远程监控与设备控制
