编号：

T2352410M

设计简介：

本设计是基于STM32的太阳能充电系统的设计，主要实现以下功能：

通过温度传感器检测充电电池的温度，预防过热，自动断电。
通过充电模块进行升压，将太阳能电压升压给电池充电
通过按键设置充电起始与结束电压。
通过蓝牙通信模块进行远程监控或者操控阈值

电源： 5V
传感器：温度传感器（DS18B20）、充电模块（HB-001）、太阳能板
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器
人机交互：独立按键
移动通信模块：蓝牙模块

标签：STM32、OLED12864、DS18B20、HB-001、ECB02H1、DS1302、NEO-7M、ML307R

题目扩展：基于单片机的智能充电系统设计、基于单片机的智能充电桩设计、基于STM32的新能源充电设计

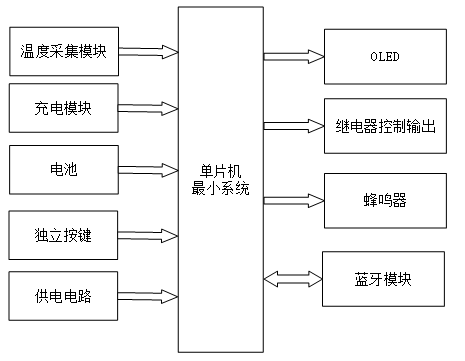

基于 STM32 的太阳能充电器系统设计与实现

一、主控部分

二、输入部分

1. 温度采集模块：获取太阳能充电器及周边环境的温度数据
2. 充电模块：接收太阳能并转化为电能，为系统电池供电
3. 电池模块：存储电能，为系统及外接设备提供续航支持
4. 独立按键模块：用于控制充电启停、设置温度等参数阈值
5. 供电电路：为整个太阳能充电器系统稳定供电

三、输出部分

1. OLED 显示模块：显示输出电压、输出电流、电池剩余电量及充电状态等信息
2. 继电器控制模块：根据监测数据自动控制充电启动与停止
3. 蜂鸣器报警模块：当温度超过设定阈值时，触发蜂鸣器报警提醒
4. 蓝牙模块：与手机建立通信连接，实现充电状态的远程监控及充电控制
