设计编号：T2352410M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

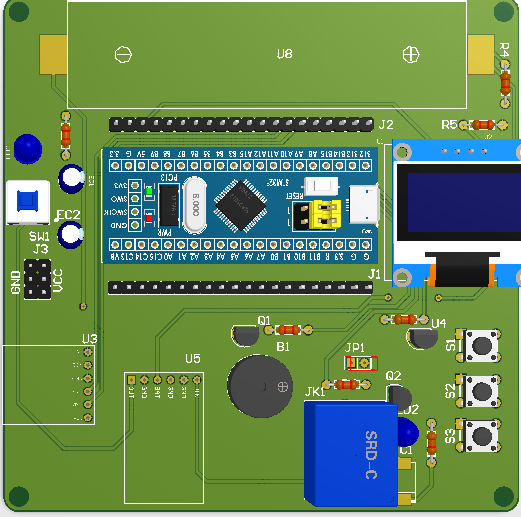

效果图：

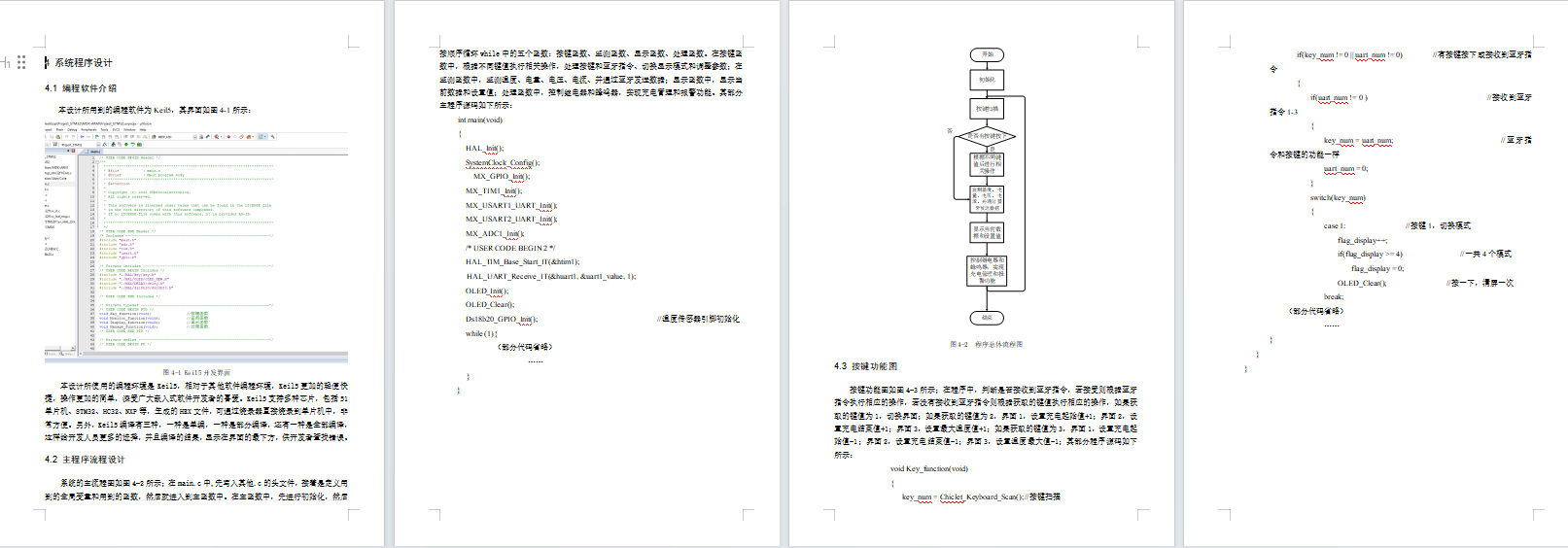

总体资料：
总体资料：

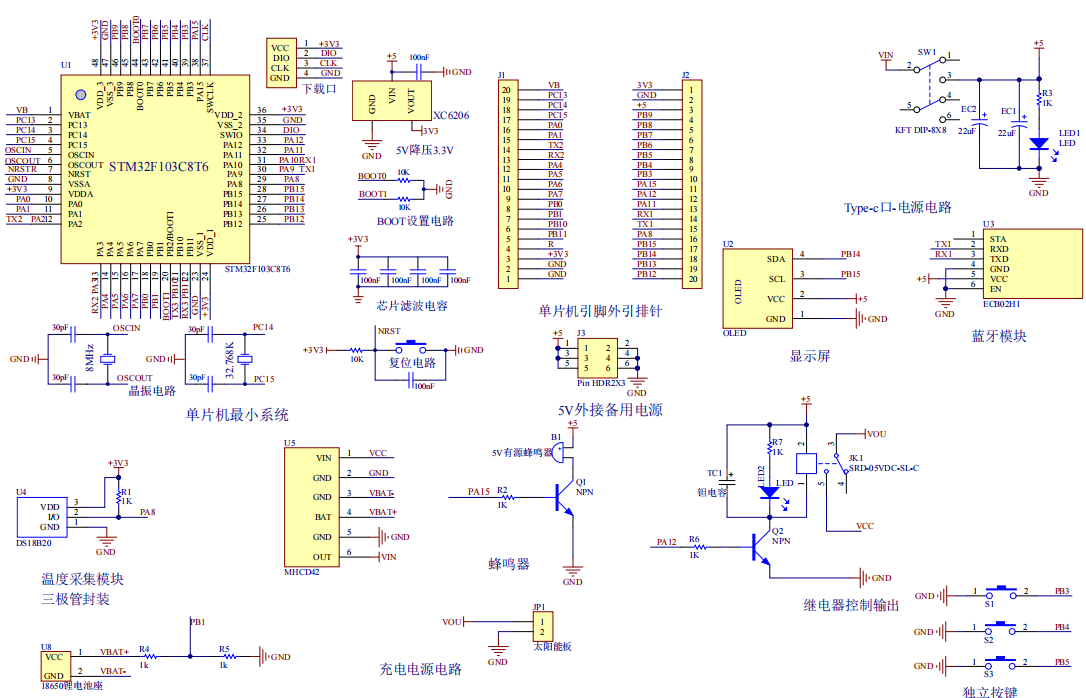

原理图：

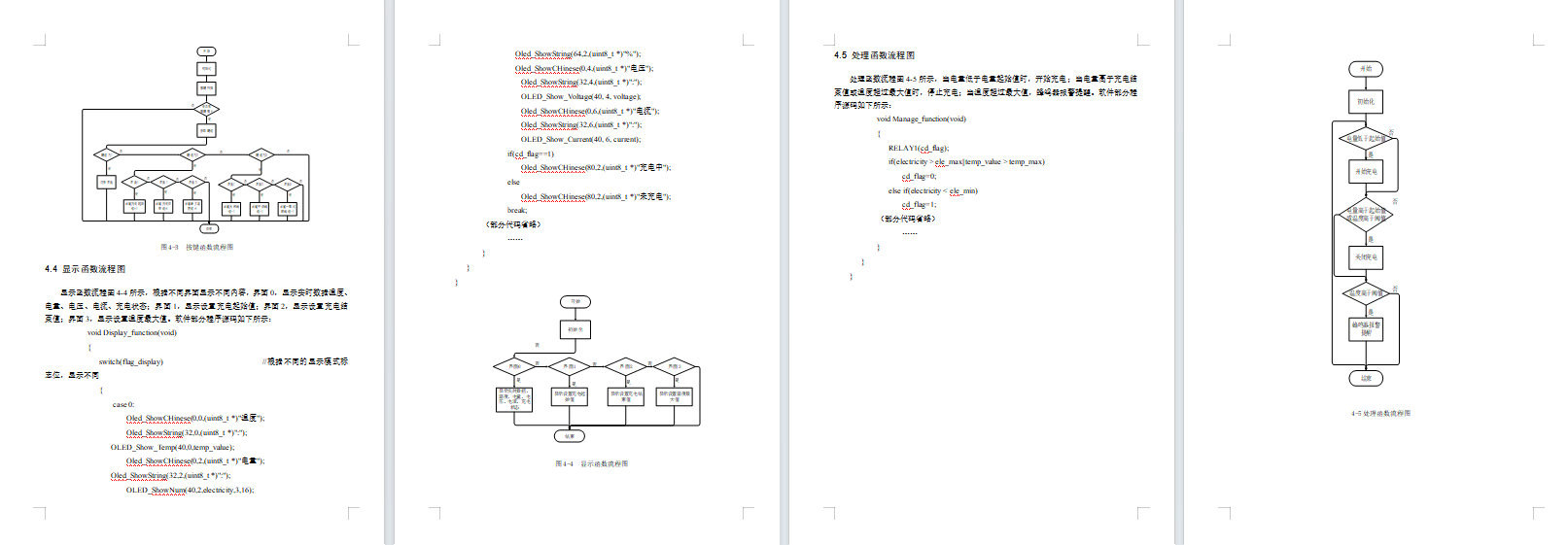

软件设计流程：

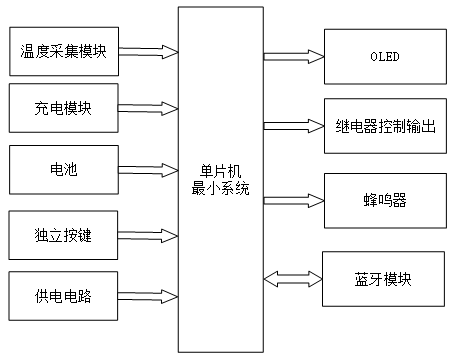

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的太阳能充电器系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是温度采集模块，获取温度；第二部分是充电模块，给电池供电；第三部分是电池，蓄电；第四部分是独立按键，控制充电，设置阈值；第五部分是供电电路，用于给整个系统供电。
输出由四部分组成；第一部分是OLED显示屏，显示输出电压、电流、电池电量、充电状态；第二部分是继电器控制输出，控制充电和停止；第三部分是蜂鸣器，温度超过阈值蜂鸣器报警提醒；第四部分是蓝牙模块，与手机进行通信远程监控和控制。

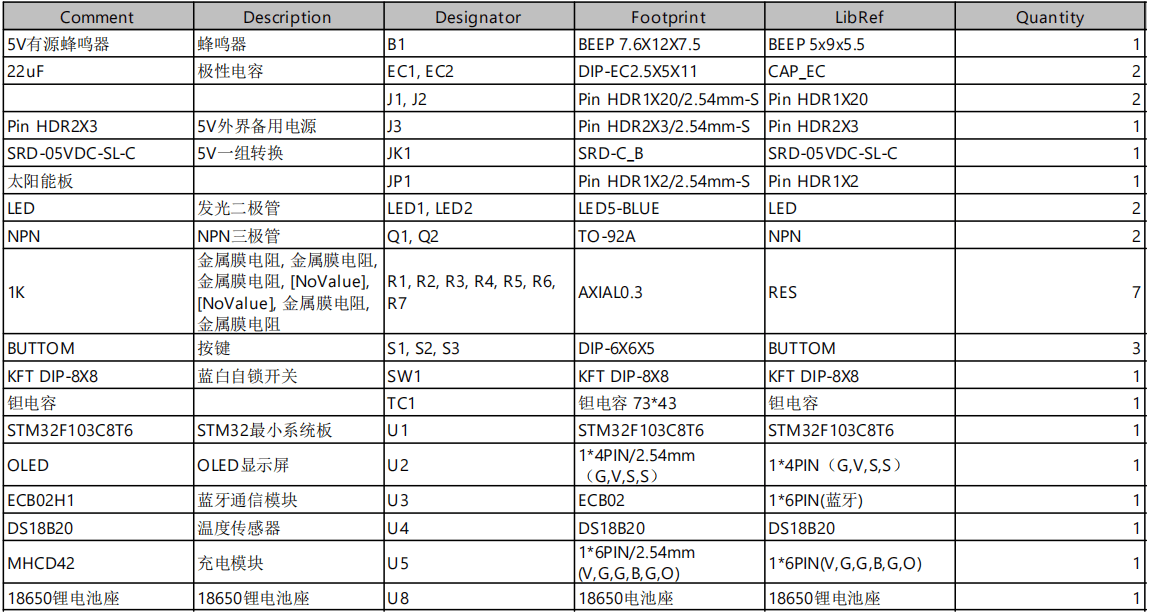

硬件清单：
