设计编号：T3292407C
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：
资料预览

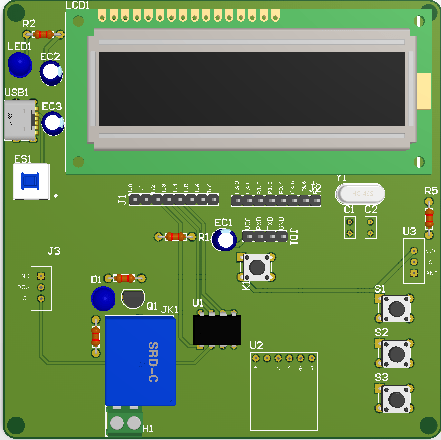

效果图：

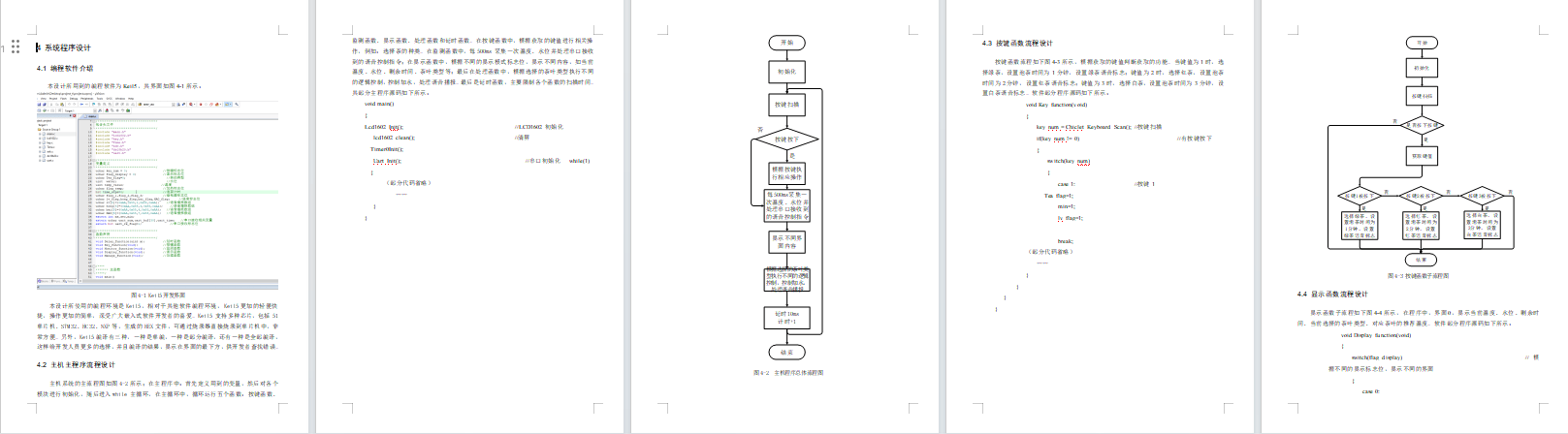

总体资料：
总体资料：

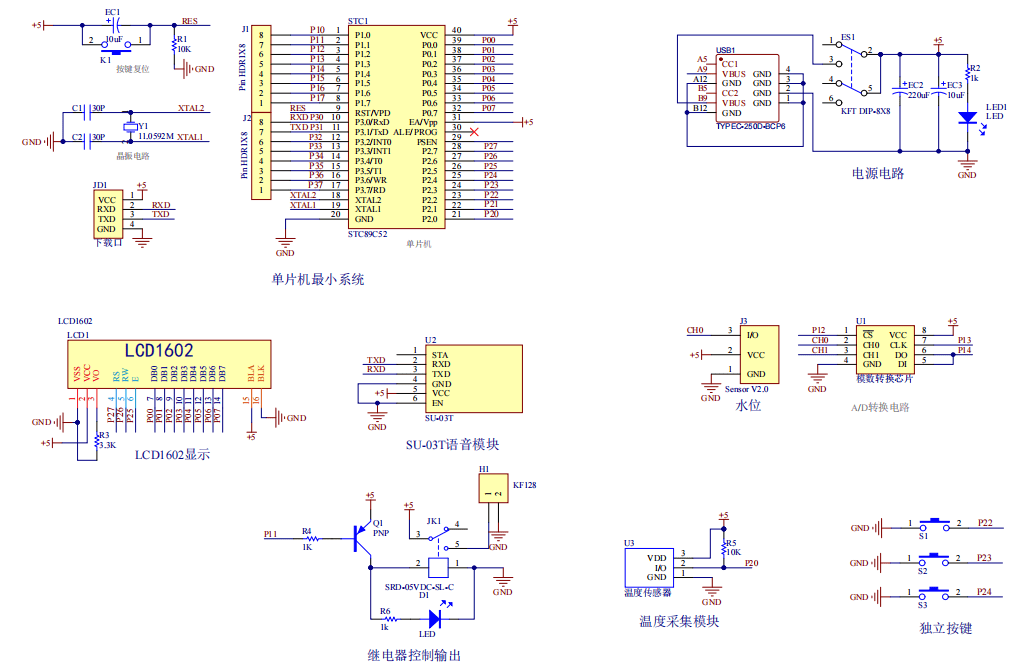

原理图：

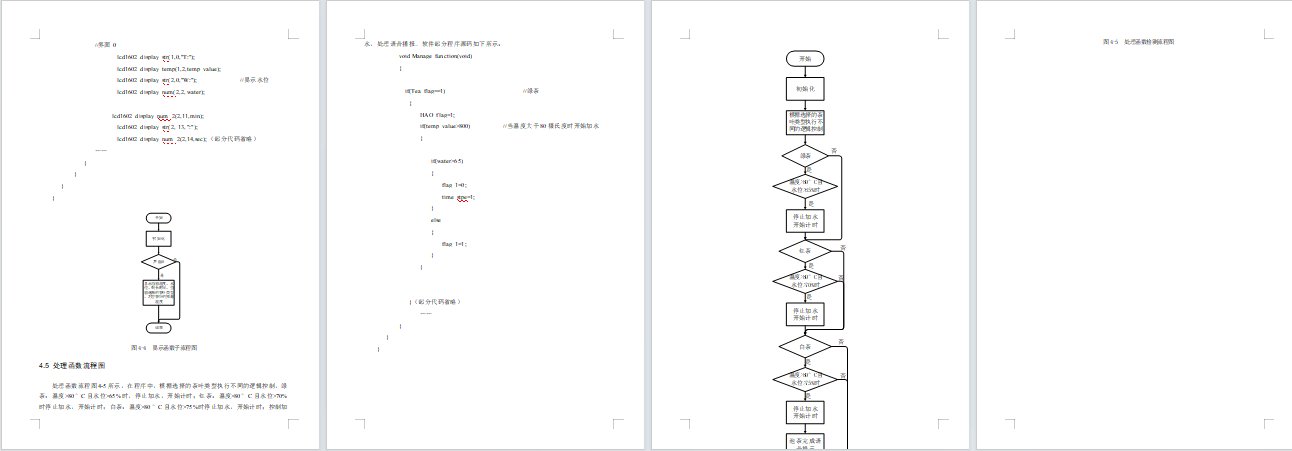

软件设计流程：

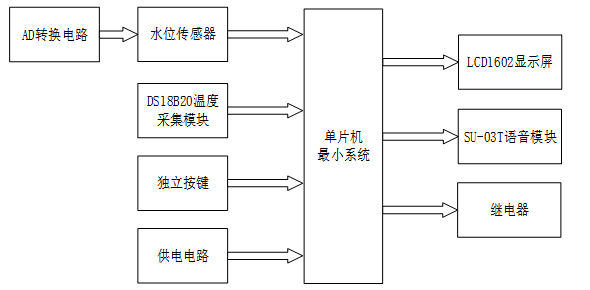

软件设计流程：系统框图：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的茶吧机的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是水位检测传感器，通过该模块来检测水位情况；第二部分是DS18B20温度采集模块，用于检测水温；第三部分是独立按键，可以切换界面，设置温度阈值；最后一部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是LCD1602显示模块，用于显示当前的温度、水位，加热或保温状态等；第二部分是语音模块，进行语音控制；第二部分是继电器控制输出，控制出水。

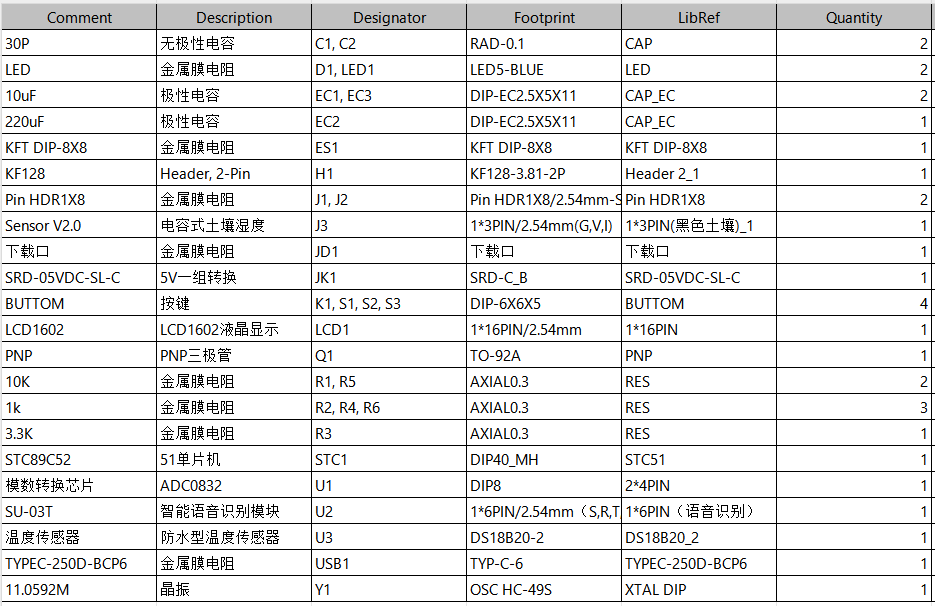

硬件清单：
